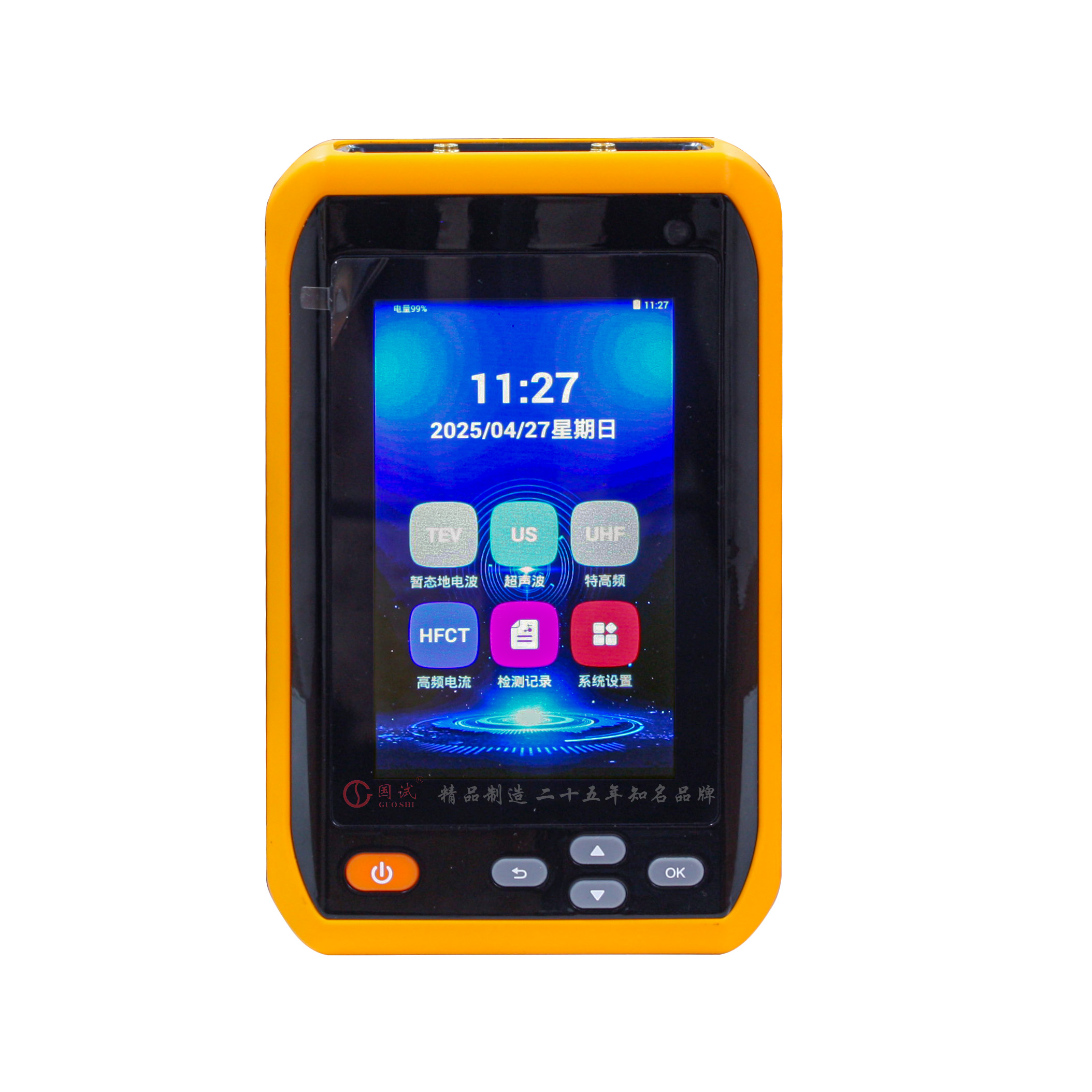

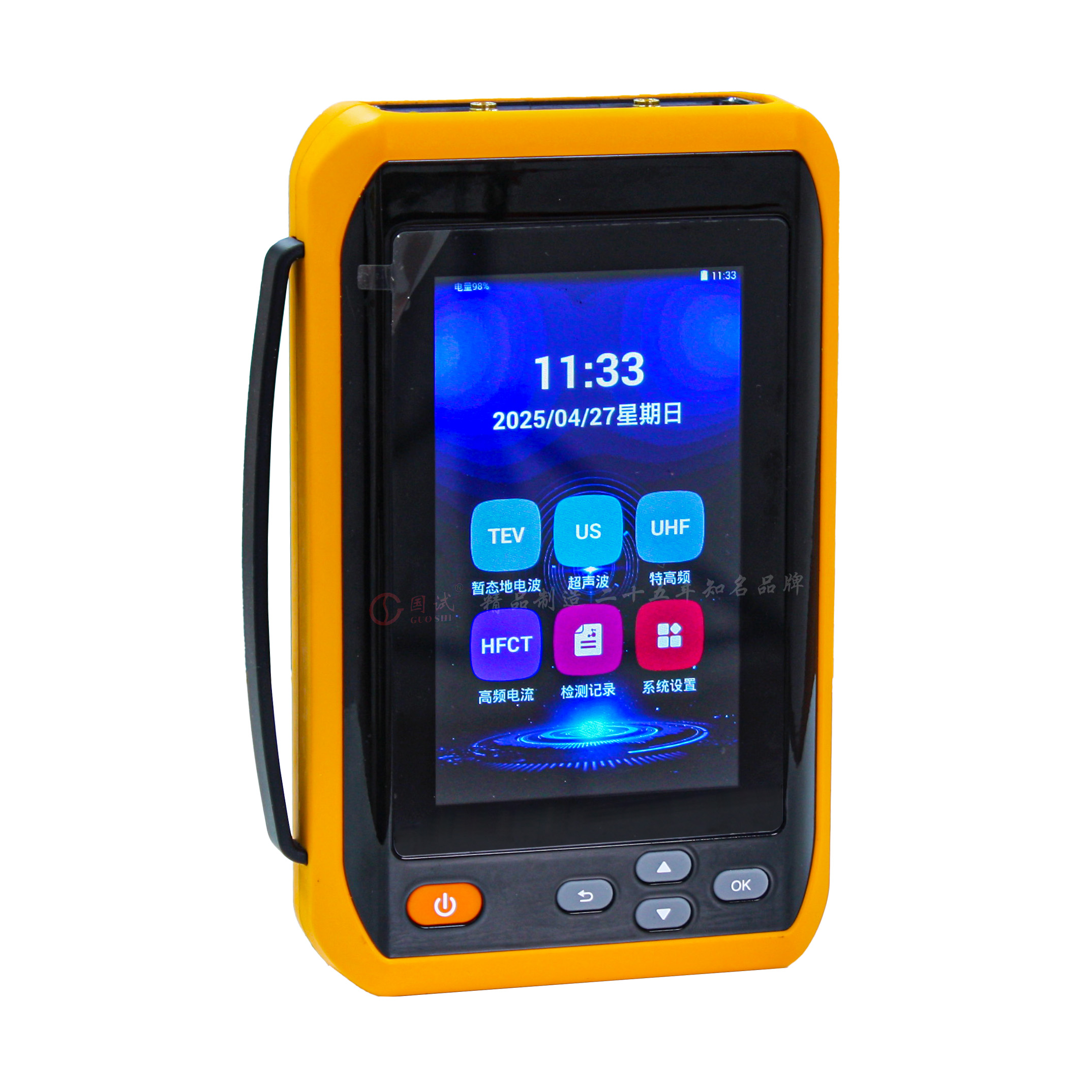

GSJFC-4000 手持式局放测试仪
局部放电检测设备
GSJFC-4000手持式局放测试仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。采用了全新的外观设计，使用了目前较为流行的Android系统，更易于操作使用，另外集成了500万摄像头拍照功能方便进行巡检记录；RFID利于扩展物联网的应用；内部集成了放电类型库，便于对放电情况的对比核实。可通过蓝牙连接周围可用的蓝牙设备。
产品概述 Product Overview
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。
我公司研制的GSJFC-4000手持式局放测试仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。GSJFC-4000手持式局放测试仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。
参考标准：GB/T 7354-2018《高电压试验技术 局部放电测量》
DL/T 417-2019《电力设备局部放电现场测量导则》
DL/T 356-2010《局部放电测量仪校准规范》
产品特点 Product Features
设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。
局部放电巡检仪采用了全新的外观设计，使用了目前较为流行的Android系统，更易于操作使用，另外集成了500万摄像头拍照功能方便进行巡检记录；RFID利于扩展物联网的应用；内部集成了放电类型库，便于对放电情况的对比核实。
产品参数 Product Parameters
|
主机参数 |
||
|
可检测通道数 |
4通道： 1个TEV， 1个US， 1个UHF（无线，选配）， 1个HFCT（无线，选配） |
|
|
采样精度 |
12bit |
|
|
同步方式 |
内同步，外同步，光同步 |
|
|
暂态地电压（TEV） |
||
|
检测带宽 |
3M-100MHz |
|
|
测量范围 |
0~60dB |
|
|
测量误差 |
±2dB |
|
|
分辨率 |
1dB |
|
|
每周期最大脉冲数 |
720个 |
|
|
最小脉冲频率 |
10Hz |
|
|
输出接口 |
标准SMA连接主机 |
|
|
非接触超声波（US） |
||
|
中心频率 |
40kHz |
|
|
分辨率 |
0.1uV |
|
|
精度 |
±0.1uV |
|
|
测量范围 |
0.5uV～1mV |
|
|
输出接口 |
标准SMA连接主机 |
|
|
接触超声波（US） |
||
|
频率范围 |
20kHz～300kHz |
|
|
输出阻抗 |
50Ω |
|
|
检测灵敏度 |
0.1mV |
|
|
测量范围 |
0.1mV～1V |
|
|
输出接口 |
标准SMA连接主机 |
|
|
特高频（UHF）（选配） |
||
|
检测带宽 |
300MHz～1.5GHz |
|
|
输出方式 |
BNC接口-信号调理单元，无线连接主机 |
|
|
接收方式 |
天线接收 |
|
|
传输方式 |
同轴电缆 |
|
|
检测灵敏度 |
<-60dBm |
|
|
高频电流互感器（HFCT）（选配） |
||
|
检测带宽 |
1M-30MHz |
|
|
传输阻抗 |
>5mV/mA(10MHz ) |
|
|
输出阻抗 |
50Ω |
|
|
检测灵敏度 |
5pC |
|
|
测量范围 |
-20~80dB |
|
|
测量误差 |
±1dB |
|
|
分辨率 |
1dB |
|
|
输出接口 |
BNC接口-信号调理单元，无线连接主机 |
|
|
硬件 |
||
|
显示屏 |
5.0寸TFT真彩色液晶显示屏 |
|
|
分辨率 |
800×480 |
|
|
操作 |
触摸/按键 |
|
|
存储 |
TF卡 |
|
|
接口 |
3.5mm立体声耳机插孔 |
|
|
电源 |
DC-12V/2A直流电源 |
|
|
扩展功能 |
USB-TypeC/500万摄像头/RFID/WIFI/蓝牙 |
|
|
电源 |
||
|
内部电源 |
电池供电（4800mAH 7.4V） |
|
|
正常工作时间 |
约7小时，充满时间约3小时 |
|
|
尺寸 |
||
|
长×宽×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
环境 |
||
|
使用环境温度 |
-20℃～50℃ |
|
|
存储环境温度 |
-40℃～70℃ |
|
|
湿度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|

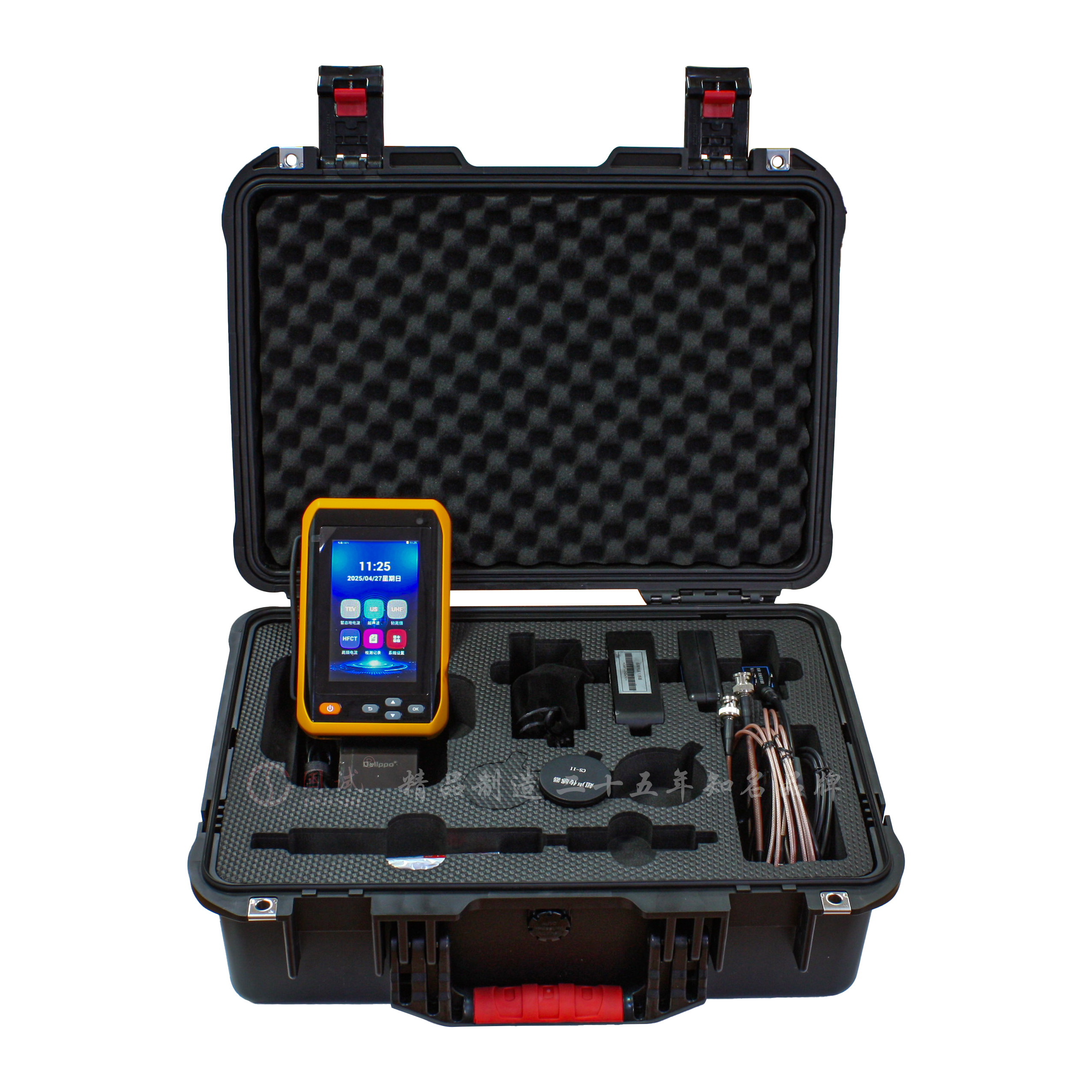

配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
主 机 |
1台 |
|
2 |
特高频信号调理器PD-TL01/UHF |
1个 |
|
3 |
高频电流信号调理器PD-TL01/HFCT |
1个 |
|
4 |
无线同步发射器 TB-10 |
1个 |
|
5 |
TEV传感器 TEV-II |
1个 |
|
6 |
变压器超声传感器CS-II |
1个 |
|
7 |
GIS超声传感器CS-IIA |
1个 |
|
8 |
非接触式超声传感器 CS-IV |
1个 |
|
9 |
高频电流互感器HFCT-II |
1个 |
|
10 |
特高频传感器UHF-IV |
1个 |
|
11 |
电源适配器（12V/5A） |
1个 |
|
12 |
BNC-SMA线(长1.5m) |
2条 |
|
13 |
BNC-N型线(长15cm) |
1条 |
|
14 |
BNC-BNC线(长15cm) |
1条 |
|
15 |
USB-TypeC连接线 |
1条 |
|
16 |
直流电源一分三转接线（DC5.5/2.1） |
1条 |
|
17 |
耳机 |
1个 |
|
18 |
高温耦合剂 |
1盒 |
|
19 |
说明书 |
1份 |
|
20 |
检验报告 |
1份 |
|
21 |
合格证 |
1份 |
|
22 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
