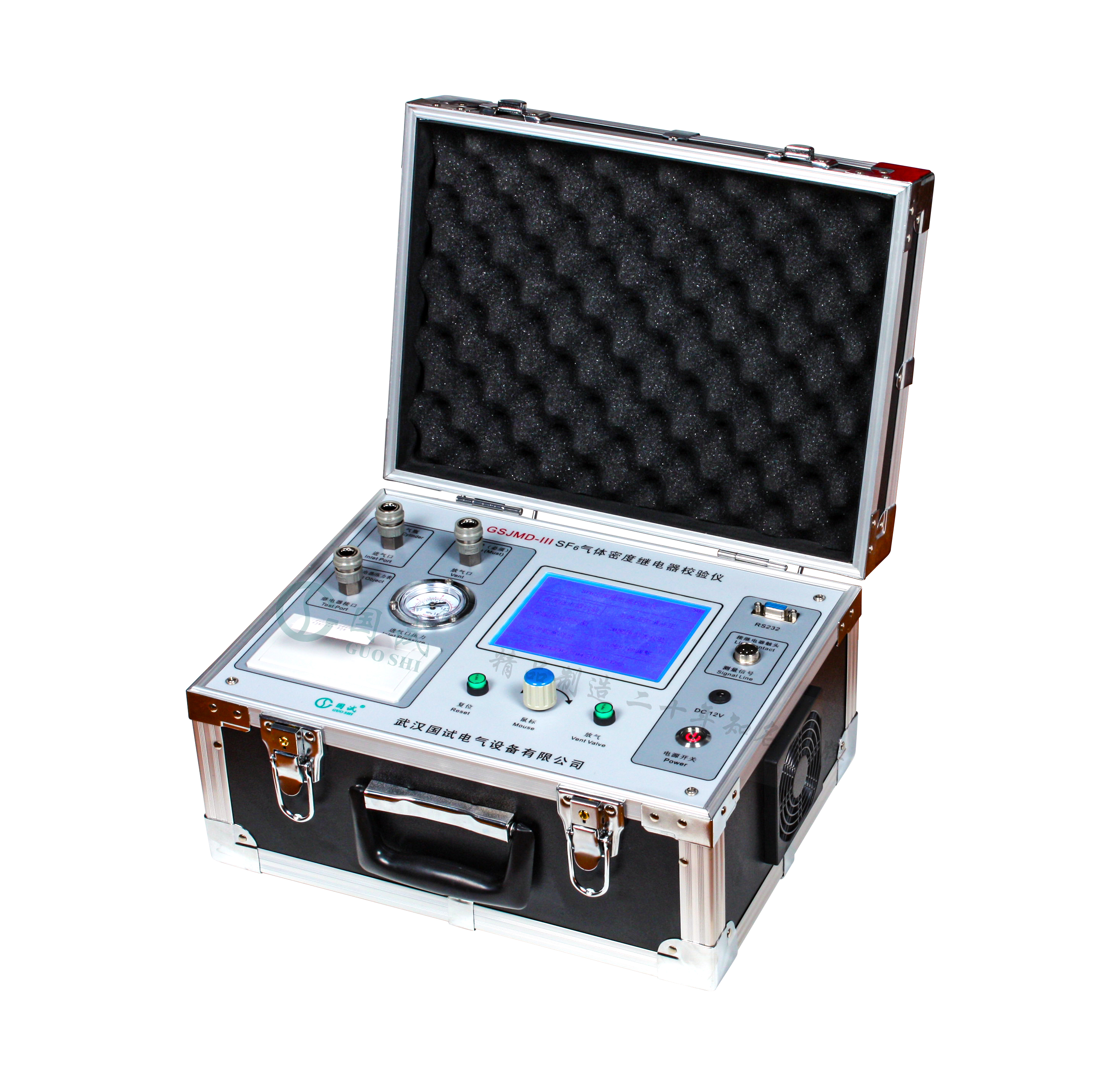

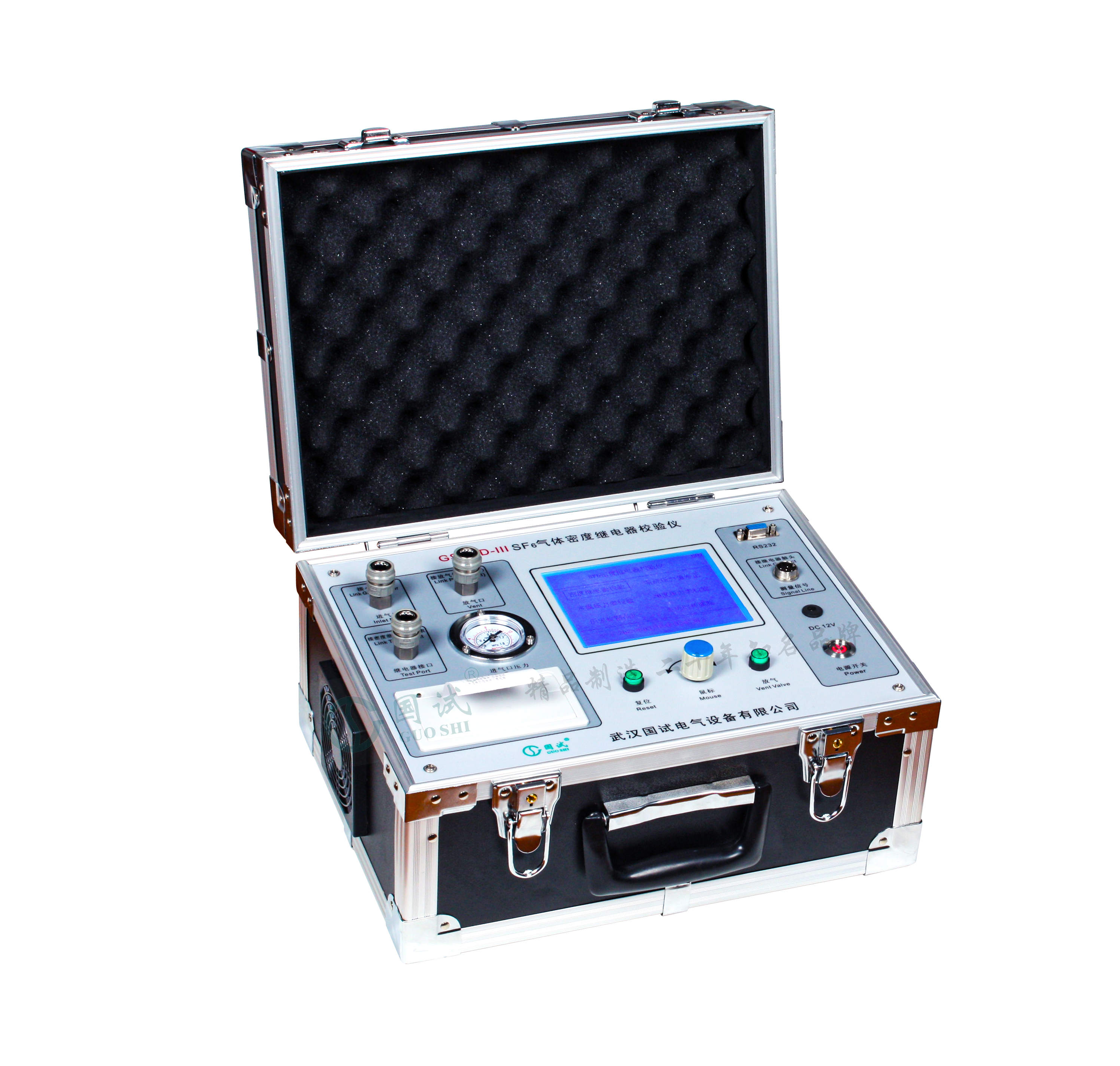

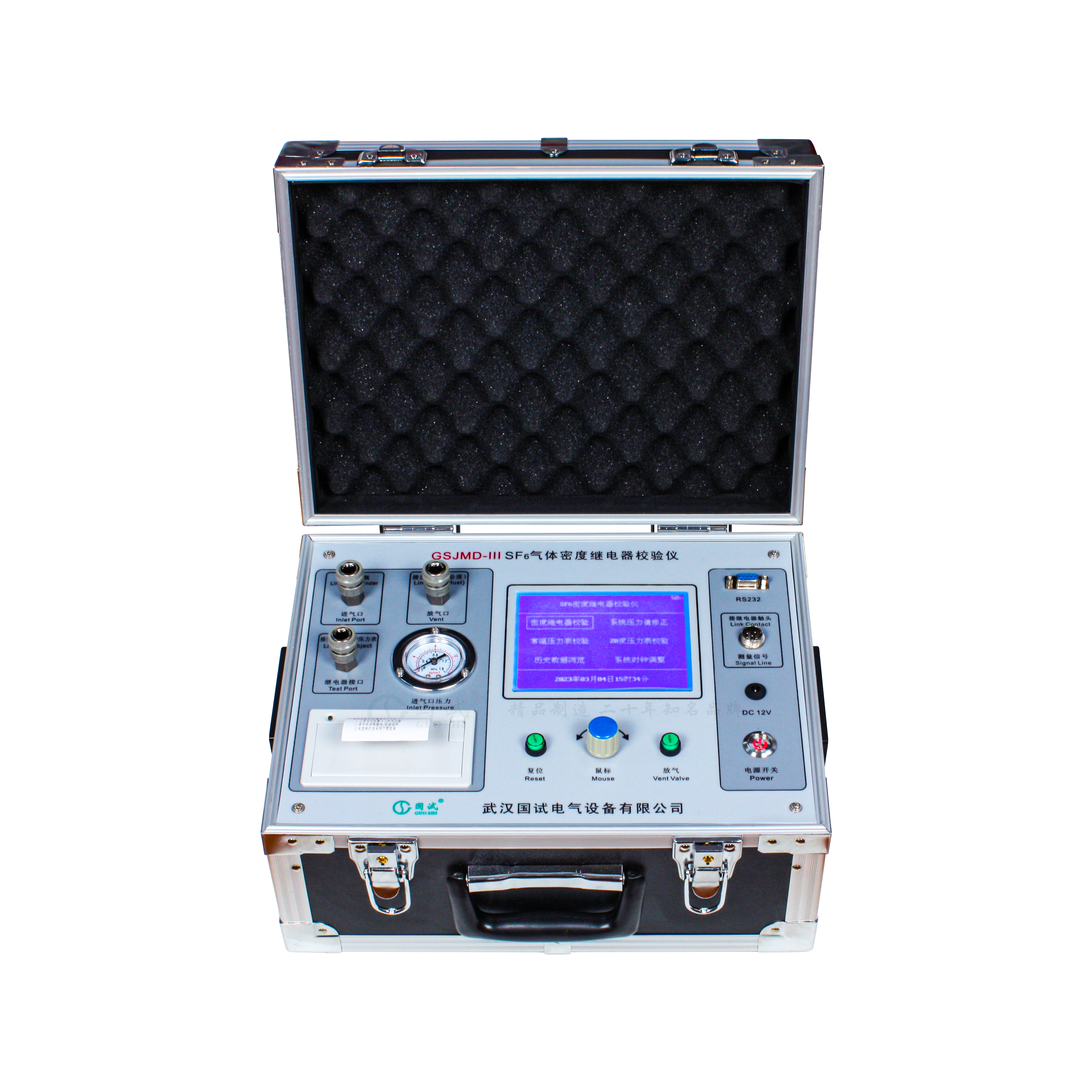

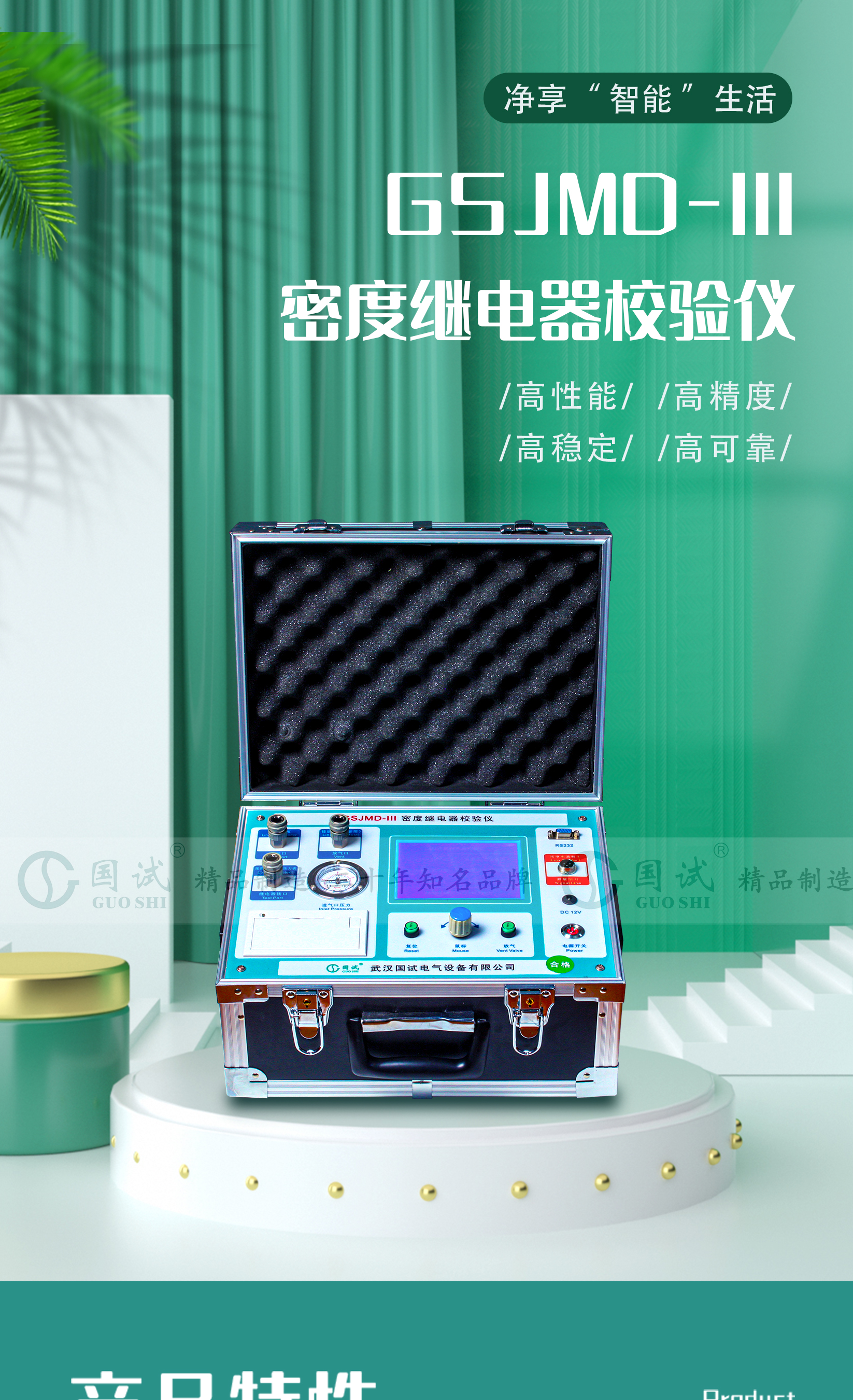

Name: GSJMD-III SF6密度继电器校验仪
Brand: 武汉国试电力科技有限公司

产品概述 Product Overview

GSJMD-III SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部原装进口，保证仪器使用的可靠性。

仪器采用高性能芯片，结合进口气路控制器件和高精度压力传感器，能自动完成对SF6密度继电器动作压力的测量，自动完成20℃标准值的换算，并具有压力表校验、20℃表（密度表）校验、打印、存储等功能。仪器高精度、高稳定、高可靠，是SF6密度继电器校验的必备产品。

参考标准： DL/T 521—2004 《真空净油机验收及使用维护导则》

产品特点 Product Features

1、密度继电器校验仪采用高性能芯片和进口器件进行检测与控制，集成程度高，一体化设计，精度高，重复性好，可靠性高。

2、配置了大屏液晶和旋转控制鼠标，界面清晰直观，操作简单方便。

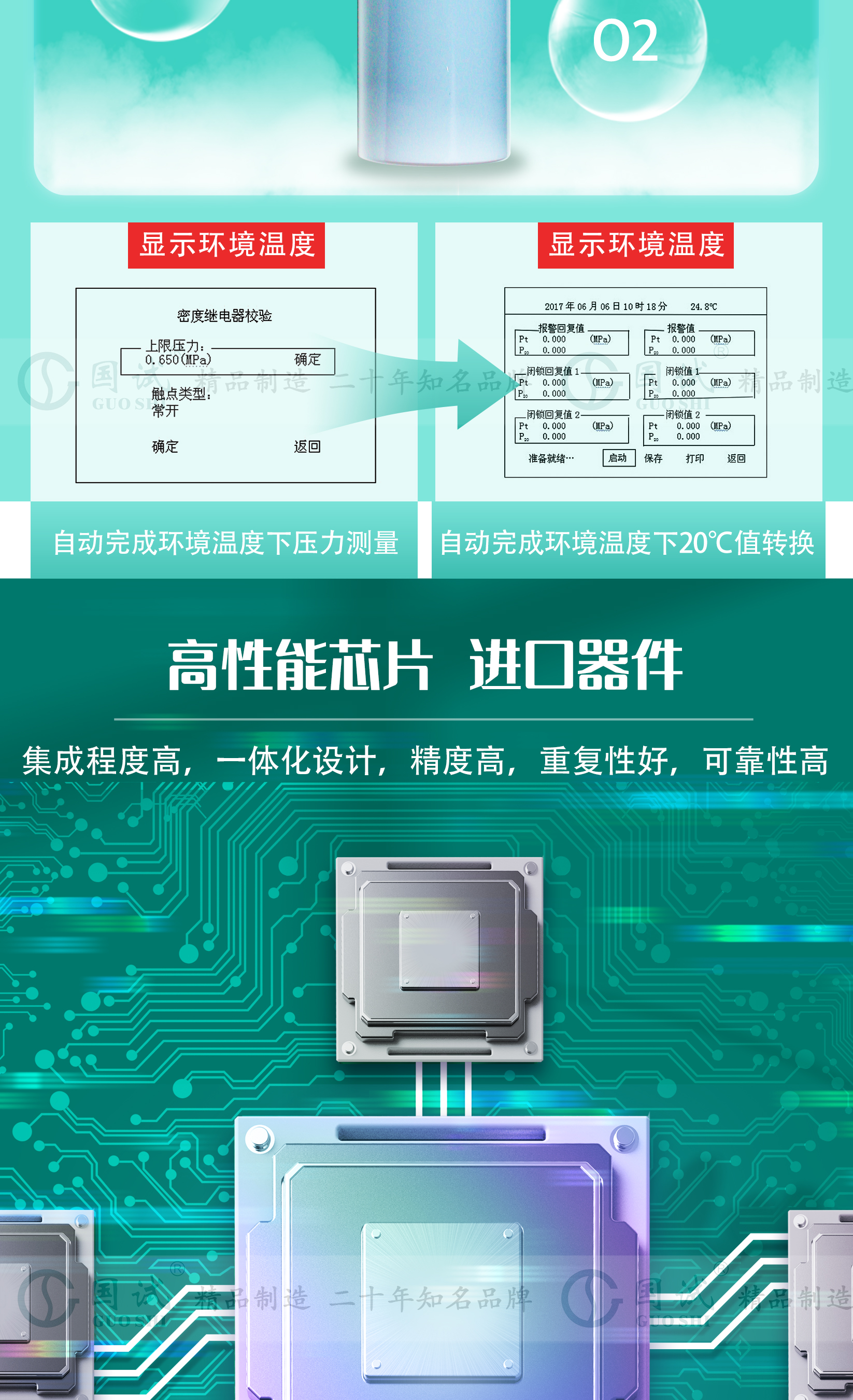

3、显示环境温度，自动完成环境温度下压力测量和20℃值转换，彻底解决了SF6气体密度继电器现场校验难的问题。

4、所有测试过程由仪器控制自动完成，不用人工干预。

5、实时打印测试结果，并对试验结果自动计算平均值，生成报表。

6、能同时存储多组试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。

7、校验过程无需恒温室，可以在仪器使用温度范围内对SF6气体密度继电器、压力表、密度表进行校验。

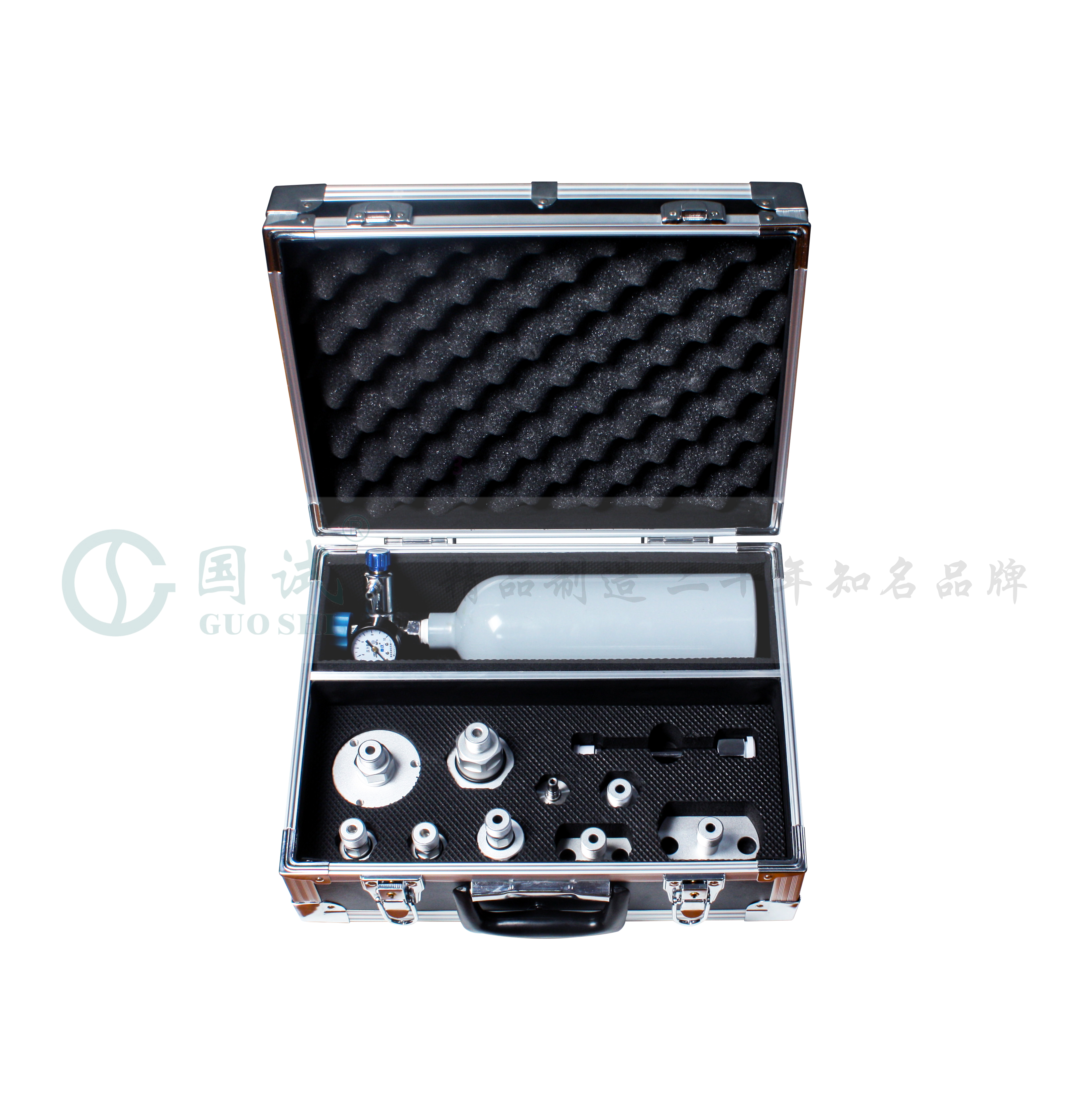

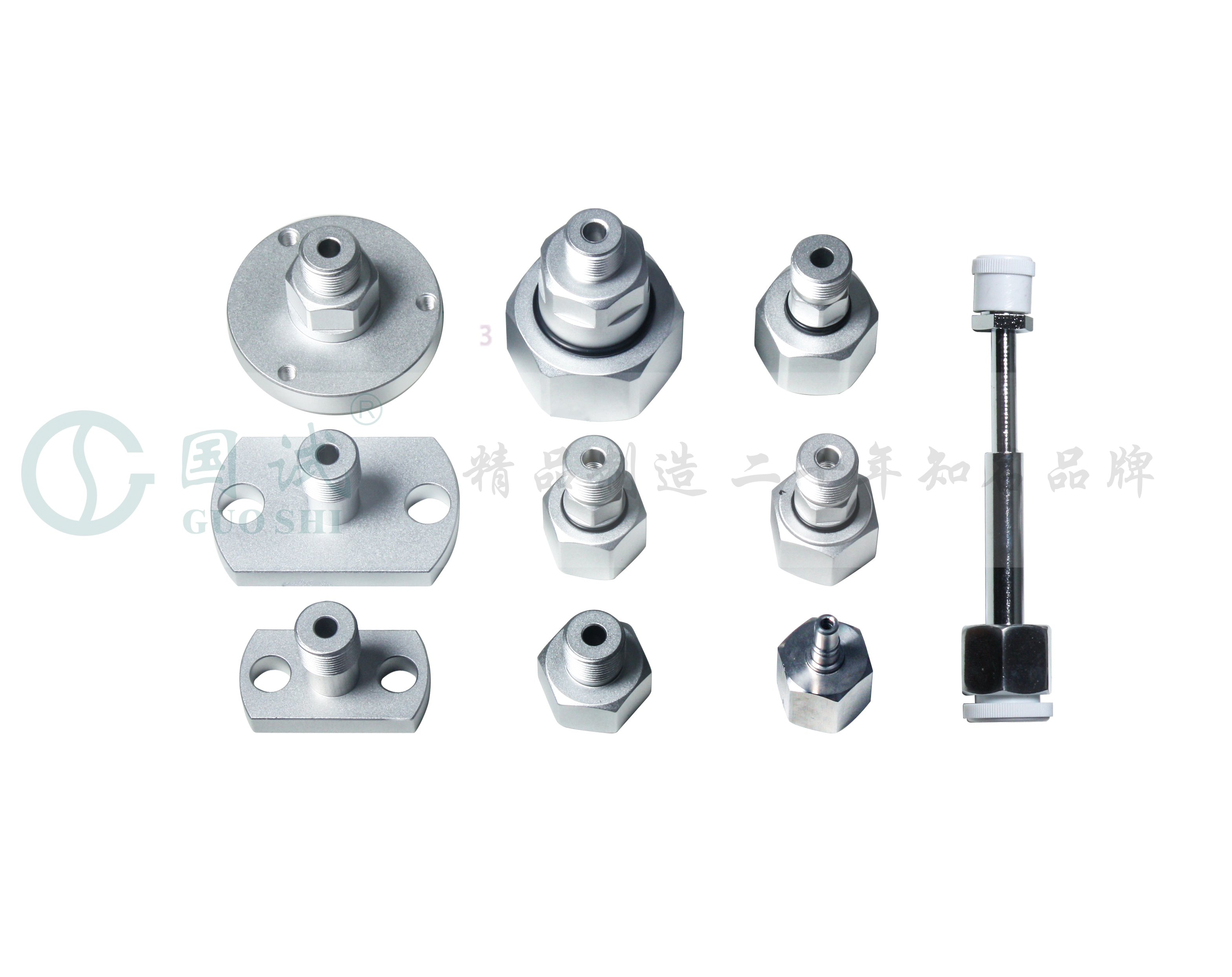

8、配有多种型号过渡接头，大多数型号断路器的接口不用拆卸即可进行现场校验，检验时需断开密度继电器与断路器本体。

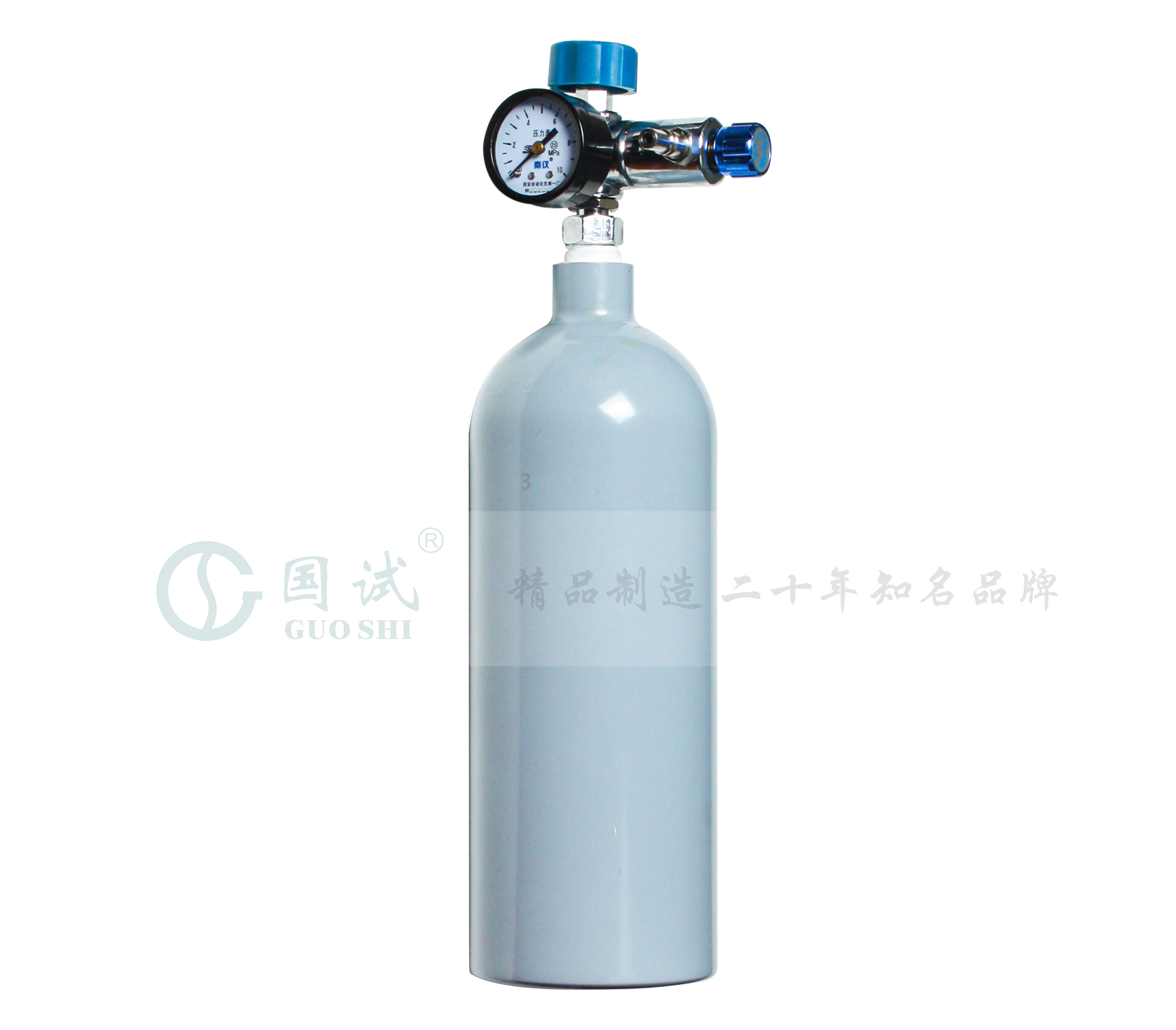

9、检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，测试过程耗气少。

10、除密度继电器校验功能外，本仪器还具有20℃压力表（密度表）校验和常温压力表校验功能。

11、具有在线修改系统时间的功能。

12、具有在线修改系统压力功能。

13、核心元器件采用进口元件，性能可靠，精度高。

14、最多能同时测试三组触点信号。

15、便携式设计，使用方便可靠，是SF6密度继电器和压力表现场校验的必备设备。

产品参数 Product Parameters

1、工作电压：DC12V 仪器功率：15W

2、仪器精度：0.2级（满量程）

3、检测对象：

①SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁、双闭锁、超压报警等触点0～1MPa压力校验

②常温气体压力表：0～1MPa任意压力点校验

③20度气体压力表：0～1MPa任意压力点校验

4、压力范围：0～1MPa；压力分辨率：0.001MPa

5、温度显示范围；-50℃~100℃；温度分辨率：0.1°C

6、仪器工作温度：-20℃～60℃；湿度：90%RH

7、显示方式：320X240 图形点阵5.7寸大屏液晶

8、操作方式：一键飞梭（旋转鼠标）

9、气体快锁接头：全部采用进口原装器件

10、打印机型：高速热敏打印机

11、存储容量：可同时存储多组试验数据

12、SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

13、外形尺寸：主机：370×280×235(mm)；附件箱：400×290×155(mm)

14、仪器重量：主机：5Kg；附件箱：8Kg
