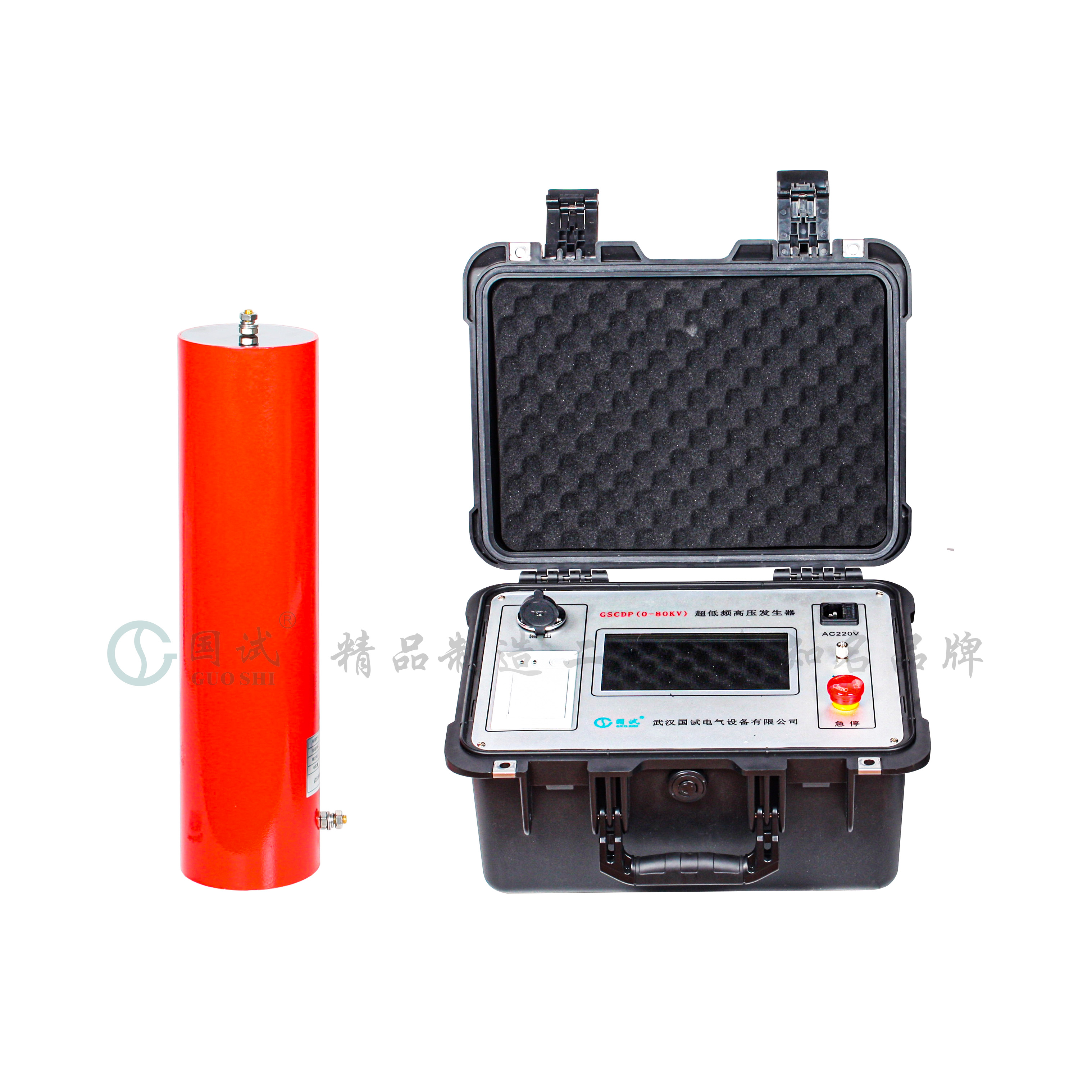

GSCDJ系列 超低频介质损耗测试仪
高压绝缘检测设备
GSCDJ超低频介质损耗测试仪是针对电力设备绝缘性能检测的专业设备，其核心原理是利用超低频（通常 0.01Hz-0.1Hz）高压信号模拟工频电压环境，通过测量电力设备的介质损耗因数（tanδ）和电容值（Cx），评估绝缘是否存在受潮、老化、局部缺陷等问题。解决传统工频测试设备笨重、电源容量不足的问题，轻松应对长电缆、大电容设备的现场检测。适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验。
产品概述 Product Overview
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器。GSCDJ超低频介质损耗测试仪是针对电力设备绝缘性能检测的专业设备，其核心原理是利用超低频（通常 0.01Hz-0.1Hz）高压信号模拟工频电压环境，通过测量电力设备的介质损耗因数（tanδ）和电容值（Cx），评估绝缘是否存在受潮、老化、局部缺陷等问题。解决传统工频测试设备笨重、电源容量不足的问题，轻松应对长电缆、大电容设备的现场检测。
我公司新一代本系列超低频高压发生器是采用最新美国技术自主开发的核心产品，结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验。
参考标准：
DL/T849.4-2024《电力设备专用测试仪器通用技术条件 第4部分：超低频高压发生器》
IEEE400.2-2013：《电缆的超低频试验导则》
产品特点 Product Features
- 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
- 操作方便：接线简单。
- 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
- 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
- 采用了高低压闭环负反馈控制电路，输出无容升效应。
- 配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。
- 测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。
- 体积小、重量轻：十分利于户外作业。
- 中英文切换功能和USB功能
产品参数 Product Parameters
|
电源电压 |
100-240V; 50/60 Hz ; ±10% |
|
|
输入电源 |
400VA |
|
|
输出电压[Max.] |
超低频正弦波：28kV (有效值) 40kV（峰值） 方波：30kV 直流极性：[+/-] +40kV /-40kV |
|
|
输出电流[Max.] |
正弦波：10mA rms 方波： / DC [+/-]: 14.5mA |
|
|
输出频率 |
0.01 Hz -0.1Hz 以 0.01 Hz 为增量 |
|
|
频率优化 |
有 |
|
|
输出负载能力 |
在额定电压0.1HZ时：0.5µF 在低频率或低电压时：12µF |
|
|
介质损耗测量范围 |
电压范围：正弦：1～45kVrms |
电压频率：0.1Hz |
|
电压分辨率: 0. 1kV ±1% |
电压精度：≤0.5%读值 |
|
|
电流分辨率: 0.1µA ±1% |
电流精度：≤0.5%读值 |
|
|
电容分辨率: 0. 1nF - 20µF |
精确度：±1x10-4 |
|
|
电阻: 0.1 MΩ -20GΩ |
|
|
|
Tanδ测量分辨率：0.1 x 10-3 |
频率测量：0.01Hz |
|
|
Tanδ测量精度：± 0.3 x E-3 (负载＞15 nF)；±0.5 x E-3 (负载＜15 nF) |
||
|
输出任务 |
连续 |
|
|
测试模式 |
手动、自动 |
|
|
输出模式 |
超低频交流正弦波 超低频交流方波 直流电压极性 真空测试 |
|
|
电弧管理模式 |
故障调节方式：电弧燃烧 故障跳闸方式：灭弧跳闸 |
|
|
PC 接口 |
RS232（标准） USB 闪存模块（可选） |
|
|
记录存储 |
内置内存：高达 50 组的报告，40 组测试序列 USB 闪存驱动器：无限记忆 |
|
|
电脑软件（包含） |
HVRControl Center for Windows XP / Vista |
|
|
重量 |
19,5kg |
|
|
尺寸 |
430mm x 360mm x 250mm ( 17” x 14” x 10”) |
|
|
环境 |
存储温度： -25°C-70°C (-13F to 158F) 操作温度： -5°C - 45°C (23F to 113 F) 湿度： 5-85% （不冷凝） |
|
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |

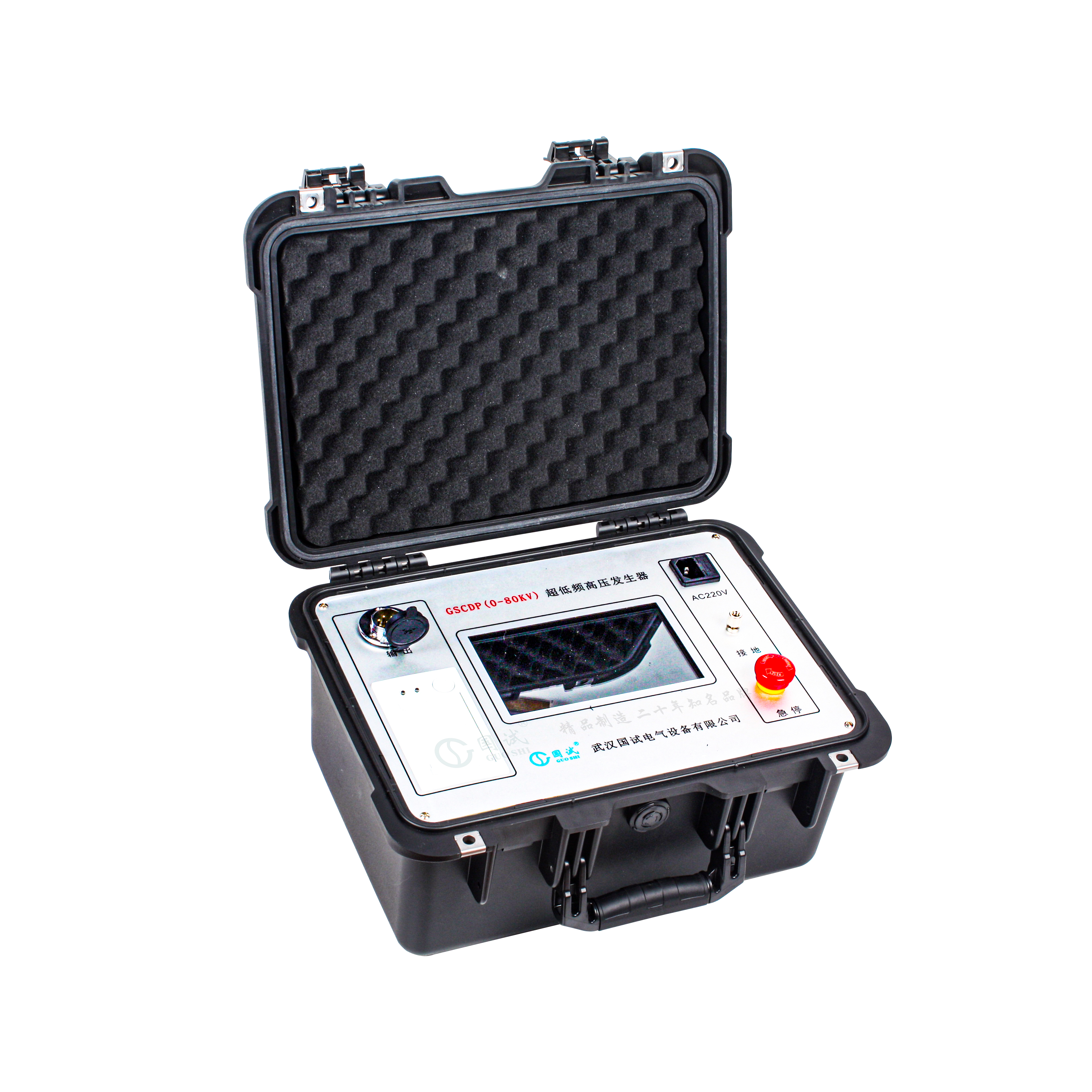

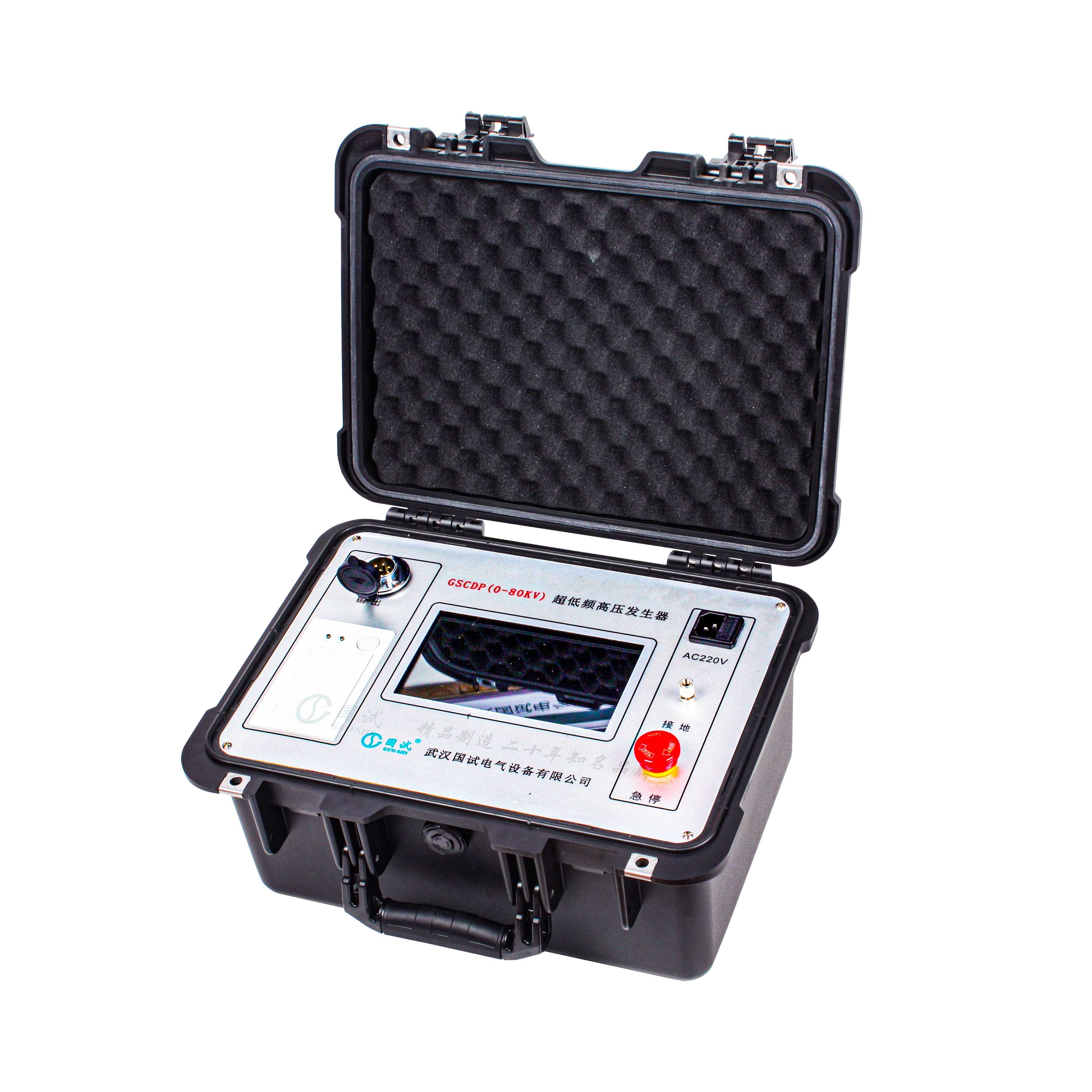

控制器 |
1台 |
|
2 |

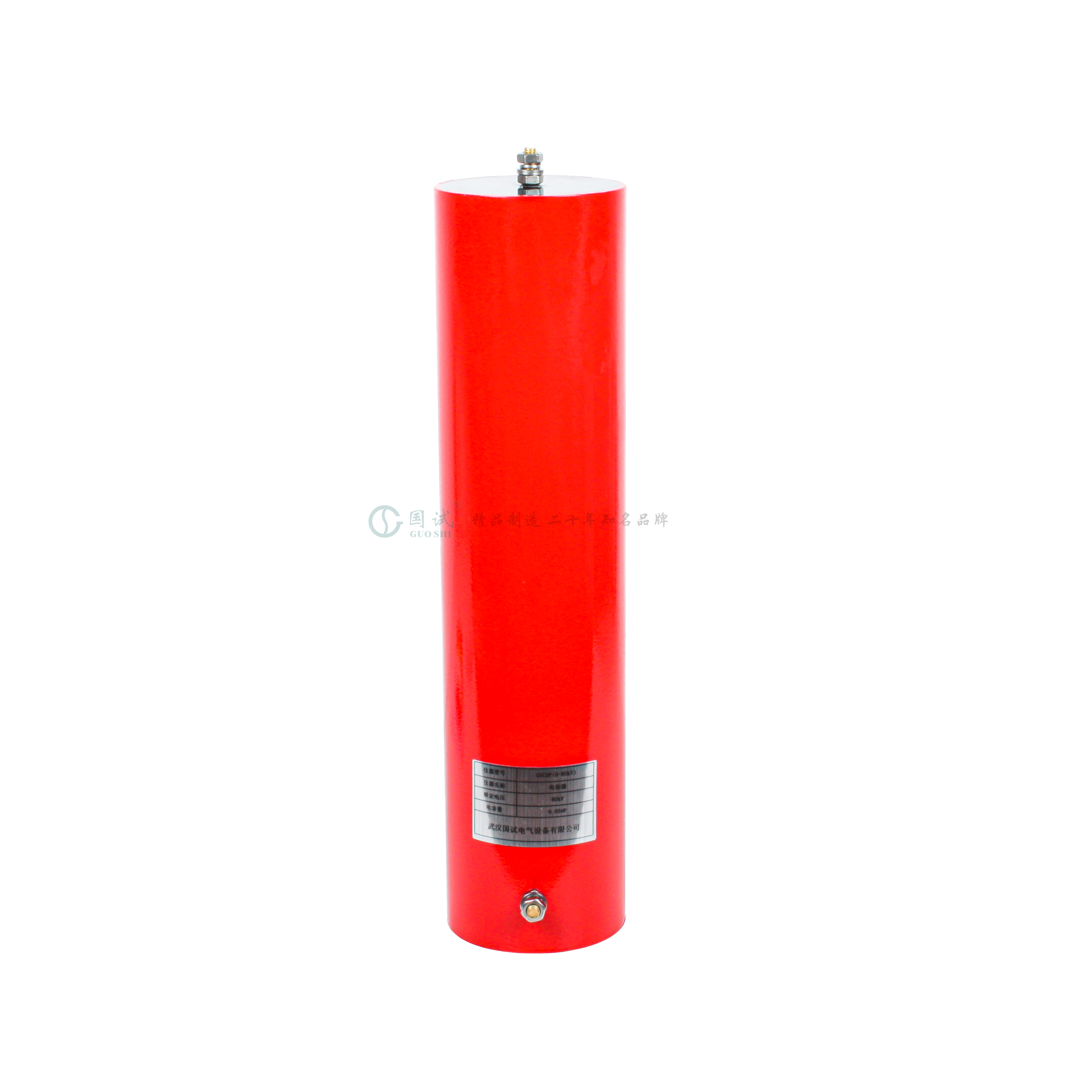

升压器 |
1台 |
|
3 |
高压连接电缆 |
2根 |
|
4 |
专用低压连接电缆 |
1根 |
|
5 |
电源线 |
1根 |
|
6 |
放电棒 |
1根 |
|
7 |
接地线 |
1根 |
|
8 |
补偿电容器 |
1只 |
|
9 |
保险管 |
4只 |
|
10 |
打印纸 |
2卷 |
|
11 |
说明书 |
1份 |
|
12 |
检验报告 |
1份 |
|
13 |
合格证 |
1份 |
|
14 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
