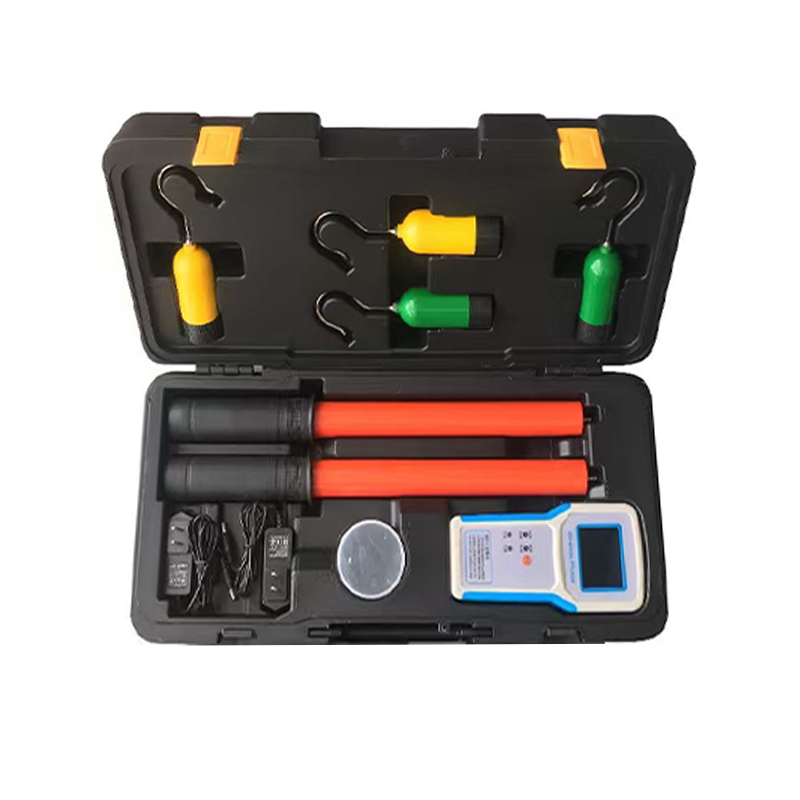

GSNHY-Y 远程无线高压核相仪

产品简介 Product Introduction

---



GSNHY-Y远程无线高压核相仪用于远距离核对高压相位是否同相，相序颜色是否标注正确，也可用于近距离并网或环网核相。仪器适合5V～220kV交流输电线路和二次带电显示器核相，同时具有线路带电检测功能。

仪器采用无线传输技术和GPS授时技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

执行标准：DL/T 971-2017《带电作业用便携式核相仪》



产品特征 Product Characteristics

---



1. 1、测量范围5V~220kV，支持高压线路、开关柜带电显示器核相，兼具线路带电检测。
2. 2、两种核相模式：单套仪器近程核相（无线视距100米内）；两套仪器+GPS授时远程核相，最远800公里。
3. 3、测量精度高：相位差误差≤5°，频率精度±0.1Hz，以±30°为界判定同、异相。
4. 4、3.2寸彩屏，同步显示电压、频率、相位差、矢量图、GPS 授时信息，搭配真人语音播报结果。
5. 5、安全防护完善：高压发射器带电蜂鸣提醒；自检线内置限流电阻防触电；配套合规耐压绝缘杆。
6. 6、操作简单：长按开关机，短按切换测量模式，1 小时无操作自动关机省电。



产品参数 Product Parameters

---



1. 1、相位差准确度：误差≤5°。
2. 2、频率准确度：±0.1HZ。
3. 3、可跨电压测量范围为5V～220kV。
4. 4、发射器和接收主机的最大传输视距约100米。
5. 5、远程核相时两个GPS主机的距离为0.3公里～800公里。
6. 6、真人语音提示测量结果和操作步骤。
7. 7、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果，显示GPS卫星颗数，GPS授时状态和时间等信息。
8. 8、连续1小时无操作自动关机。
9. 9、发射器和接收主机均内置可充电锂电池，配置5V充电器。
10. 10、主机内置18650锂电池，电池容量为2600mAH。发射器内置10440锂电池，电池容量为340mAH（电池批次原因，容量若有差异，以实际为准）。
11. 11、高压测量时泄漏电流<10uA。
12. 12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
13. 13、工作环境：-35℃--- +45℃ 湿度≤95%RH。
14. 14、整机重量：约7.5KG。
15. 15、仪器包装尺寸：长56cm*宽26cm*高13cm*2个。



配置清单 Configure The Manifest

---



序号	数量	名称
1	塑料机箱	2个
2	接收主机	2个
3	发射器X、Y	4对
4	伸缩式绝缘杆(3米)	4根
5	尖头端子	4个
6	充电器(5V/1A)	4个
7	自检测试线	4条
8	接地线	4条
9	说明书	1本
10	合格证	1份
11	保修卡	1份
12	检验报告	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
