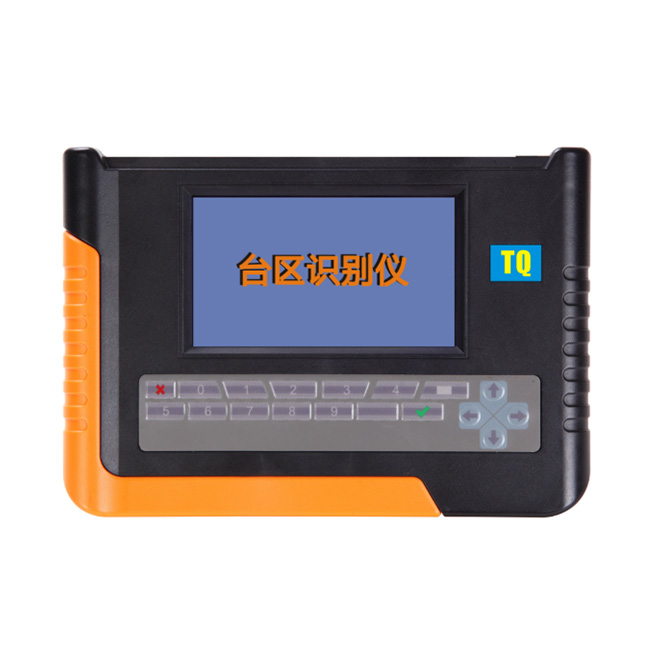

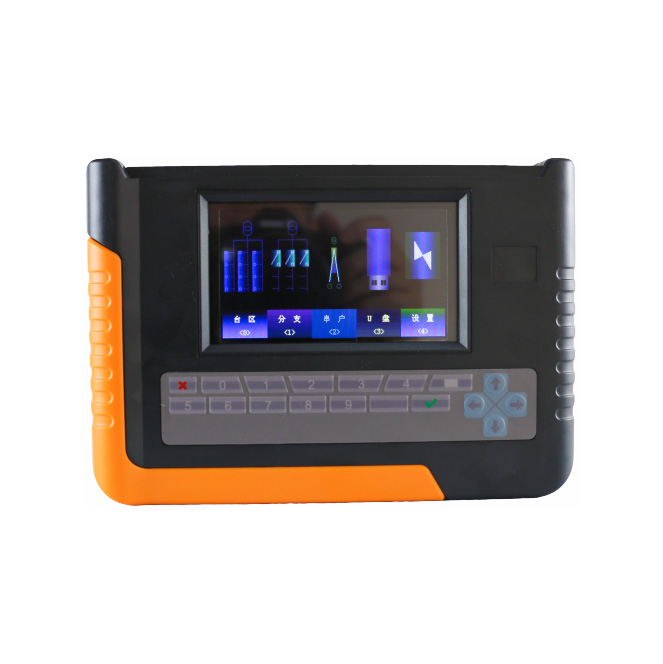

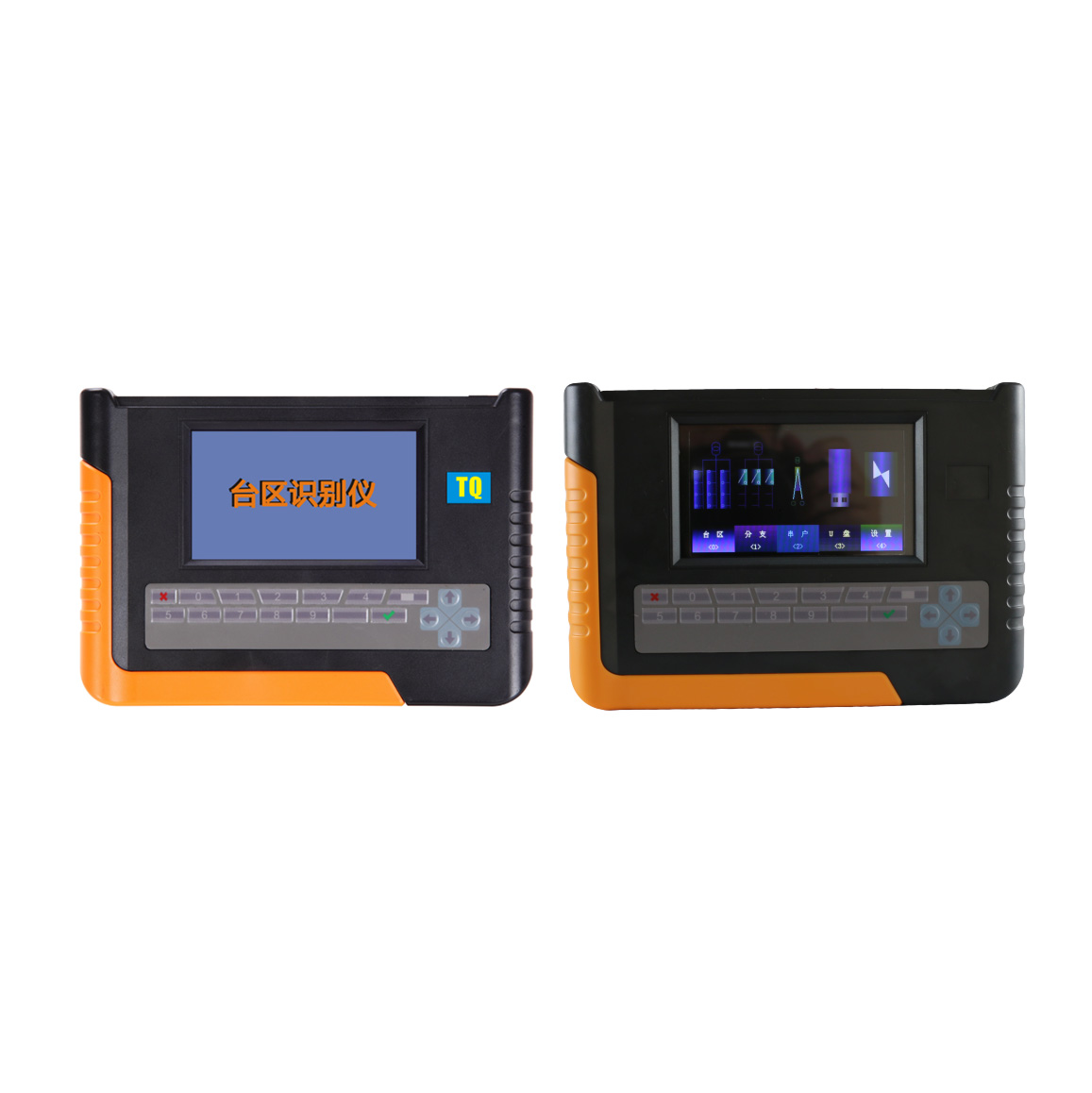

Name: GSTQ-2000 多功能低压台区识别仪
Brand: 武汉国试电力科技有限公司

产品概述 Product Overview

GSTQ-2000多功能低压台区识别仪多功能低压台区识别仪采用工频载波调制技术进行台区识别，在相邻台变共高压，共地，共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。对于距离长，干扰严重等恶劣环境的线路，电力载波信号可能无法有效传输，及时这种情况我们的台区识别仪也只需一次即可正确识别，准确无误。同时根据不同的台区编号可以一次识别最多8个相邻拓扑关系混乱的台区。广泛的应用于：低压台区档案清查、采集系统调试、线损管理、台区负荷管理、电网质量监测等

参考标准： GB/T 17626.2-2018《电磁兼容试验和测量技术静电放电抗扰度试验》

产品特点 Product Features

仪器采用工程塑料便携式箱体设计，具有良好的机械性能和防腐性能，整机重量轻。非常适合现场携带和使用。
分机和主机一体化设计，在仪器上可设置为主机或分机。记忆测试界面，重新开机后，自动进入上次的工作界面。测试信号的工作频段，避开了谐波电压电流影响的频段。
采用大屏幕彩色TFT液晶显示屏，全部简体中文显示，操作直观并具有背景灯，方便在光线暗处使用。
分机和主机灵活配置，没有绑定关系，配置时不需要重新设置。主机编号可通过键盘灵活更改，从而实现复杂条件下的多肽配变供电区域的用户识别。
仪器能耐受456V的交流输入，当220V电源被误接380V时，仪器会立即声音提示及数据显示，以保护操作人员的安全。
分机有等待时候的倒计提示功能和声音提示（接收到信号后），非常方便用户使用。
具有最多可同时识别24路分支的能力，电流接入方式为500A硬钳和柔性钳两种，由用户选择。同时显示最大信号的两个分支，以判断串分支的情况。
具有串户识别功能。分机和主机都可为串户识别的发起方，现场使用时，无需电话沟通，仪器上直接显示。主机确认后，发提示给分机到下一个测试点。
可判断零线断线或接触不良。能测量线路的阻抗及设置报警阈值。
主机能显示三相电压、相位、相序。分机显示单相电压。
分机和主机都能显示当次测试的信号强度、相别、零线是否接反等信息。为适应现场的复杂情况，以信号强度为判断依据。
主机之间可相互测试。在同一台区，当台区很大或信号衰减很严重时，可放置多主机。
也可根据相邻台区的主机信号的大小，判断是否共零线、火线。
分机可输入测试位置的4位编码，主机可显示测试位置编码。
分机和主机都有自动存储功能，每种数据的存储量为100条。可通过U盘将数据导出，并生成EXCEL表格。
方便使用的柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。

只钳零线和同时钳三相线，理论上是一样的。在信号衰减很大时，可以将柔性钳多绕一匝，将信号质量提高一倍。

主机可识别相序，以判断电压是否接错。
相位检测功能，分机接收主机信号来判断当前所在的相位，并可检测用户侧的零火线是否反接。主机显示三相电压的相位，以判别是正相序还是逆相序。
自检功能，主机自动检测自身是否损坏，并提供声光报警。

产品参数 Product Parameters

项目	指标
测量电压范围	AC 100V-456V
工作电源范围	AC 100V-264V
通讯速率	100BPS
信号平均功率	<2W
通讯方式	无主从、透明方式
信号输入方式	电压通道、500A钳、柔性钳
信号质量范围	0-255
显示屏	4.3寸工业级TFT彩屏
电快速瞬变脉冲群	差模 4.0KV
电快速瞬变脉冲群	共模 4.0KV
浪涌	差模 2.0KV
浪涌	共模 4.0KV
工作温度	-25℃-+70℃
工作湿度	40%~95%
重量	0.8Kg
尺寸	190x140x50mm

配置清单 Configure The Manifest

序号	名称	数量
1	台区主机	一台
2	柔性钳形电流互感器	三只
3	500A电流钳	一只
4	主机三相电压线	一套
5	分机单相电压线	一套
6	鳄鱼钳	六个
13	检验报告	1份
14	合格证	1份
15	保修卡	1份

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
