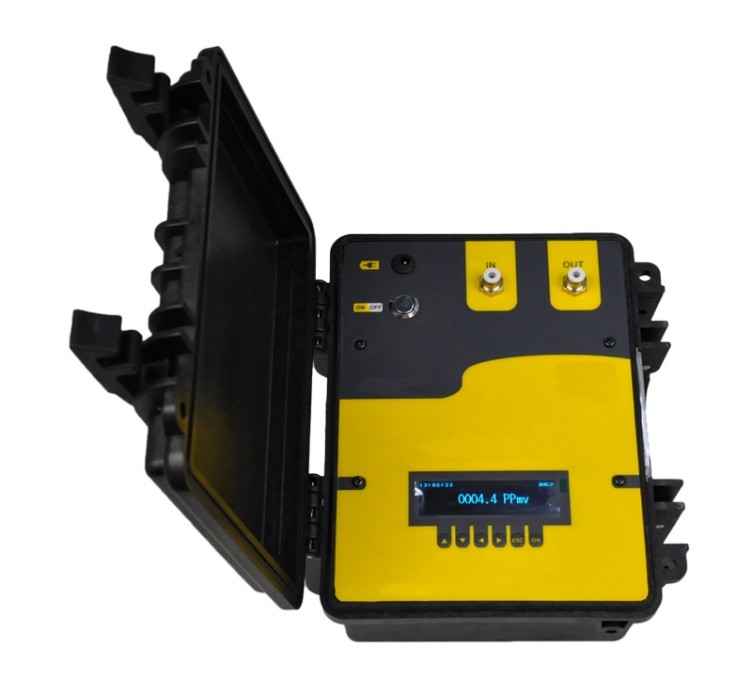

GSJLY-2000 便携式SF6气体检漏仪
SF6测试仪器
主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。
产品概述 Product Overview
随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。
GSJLY-2000便携式SF6气体检漏仪是一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的泄漏探测器。主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。
应用范围：
- 高压开关设备
- 直升飞机转子叶片
- 气体输送系统
- 检测灭火器
- 建筑物通风率研究
- 检测危险物
- 贮存容器
参考标准：DL/T 639-1997 《六氟化硫电气设备运行、试验及检修人员安全防护细则》
GB11023-89《高压开关设备六氟化硫气体密封试验方法》
DLT846.6-2004 《六氟化硫气体检漏仪》
产品特点 Product Features
- 无放射源，无辐射危险
- 无需耗材,无需定期更换高压高纯氩气
- 无接近高压气体的危险
- 无需定期更换传感器，无须二次投资，性价比高
- 性能稳定，维护费用低。无需每年做线性校准无易损件
- 不受湿度影响,不受环境污染影响，无本底影响误差
- 高灵敏度探测泄露可达1ppmv
- 严重泄露或SF6浓度达到100%时不会污染或损坏检测器
- 能对SF6电气设备的泄露进行定性及定量的检测。
- 能准确定位SF6气体电气设备的泄露故障点。
- 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。
- 独具匠心的操作界面，简洁实用的人机的交互方式，给用户好的视觉享受。
- 采用非分散红外（NDIR）技术，德国原装进口世界顶尖品牌传感器.
- 测试速度快，10s即可达到数据稳定状态，数据重复性好。
- 带温度和压力补偿，可完美实现不同温度和压强环境下对气体浓度的补偿。
- SF6气体单一响应，对其它任何气体不响应，不会出现误报情况。
- 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象。
- 传感器恒温室，能保证传感器在任意环境温度下不发生温度漂移。
- 采用军工OLED显示屏，能保证强光直射条件下数据清晰可见。
- 秉承欧洲简洁低耗的设计理念，经过软硬件优化，内置锂电超长待机。
- 产品体积小，可手持，也可以随身佩戴。
- 在进行现场检测工作时，操作人员可随身佩戴进行爬高工作。
- 改进了之前型号彩屏阳光下看不清的缺陷，更适合现场人员使用。
- 声光分段报警，保证现场操作人员在不需要看数据的条件下发现泄漏点。
- 测试管路可做长短任意调整，可根据实际情况选取合适的测量管路长度。
- 膜片泵吸采样方式，保证测试气路的密闭性。
- 配有防滑手柄、蛇形探头以及防跌落腕带，保证用户使用方便安全。
- 以浓度数据加上检测时间的方式存储数据，方便工作人员准确调出所需数据。能存储超过100组检测数据值。
- 外壳优选航空高强度、全屏蔽、超轻型ABS材质结构
- 外包装采用高强度特殊工程塑料，防滑，防水，防尘，防爆
产品参数 Product Parameters
- 测量原理 ：非分散红外，双波长原理
- 检测量程 ：0～1500ppm
- 检测分辨率 ：1PPmv
- 检测范围 ：0～1500PPmv
- 检测精度 ：±2%FS（0～1500ppm）
- 重复性误差 ：≤±1%
- 极限灵敏度 ：1PPmv
- 检测响应时间：≤10秒
- 检测恢复时间：≤15秒
- 长期稳定性（跨度）：≤±20 ppm，超过1000小时的周期
- 长期稳定性（零）：≤±20 ppm，超过1000小时的周期
- 采样方式:泵吸式，流量可达1L/min
- 零点漂移： ≤±1%（F.S/年）
- 线性误差：≤±1%
- 存储功能：可存储100组数据
- 显示方式 ：3.5英寸军工OLED显示屏（太阳光直射下可见数据）
- 充足电（约3小时），可连续使用6小时以上。外接电源状态下也可正常工作。
- 峰值电流：<700mA
- 平均功率：<2W
- 使用空气压力：800---1150hPa
- 环境工作湿度：0---95%RH
- 工作温度：-20℃---50℃
- 存储温度：-20℃---60℃
- 工作湿度：0---95% （无冷凝）
- 外形尺寸：220mm×250mm×120mm
- 重量：2公斤
配置清单 Configuration manifest
|
序号 |
数量 |
名称 |
|
1 |
主机 |
一台 |
|
2 |
充电器 |
一个 |
|
3 |
防滑手柄式蛇形探头 |
一个 |
|
4 |
尾气管 |
一根 |
|
5 |
说明书 |
一份 |
|
6 |
合格证 |
一份 |
|
7 |
保修卡 |
一份 |
|
8 |
检验报告 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
