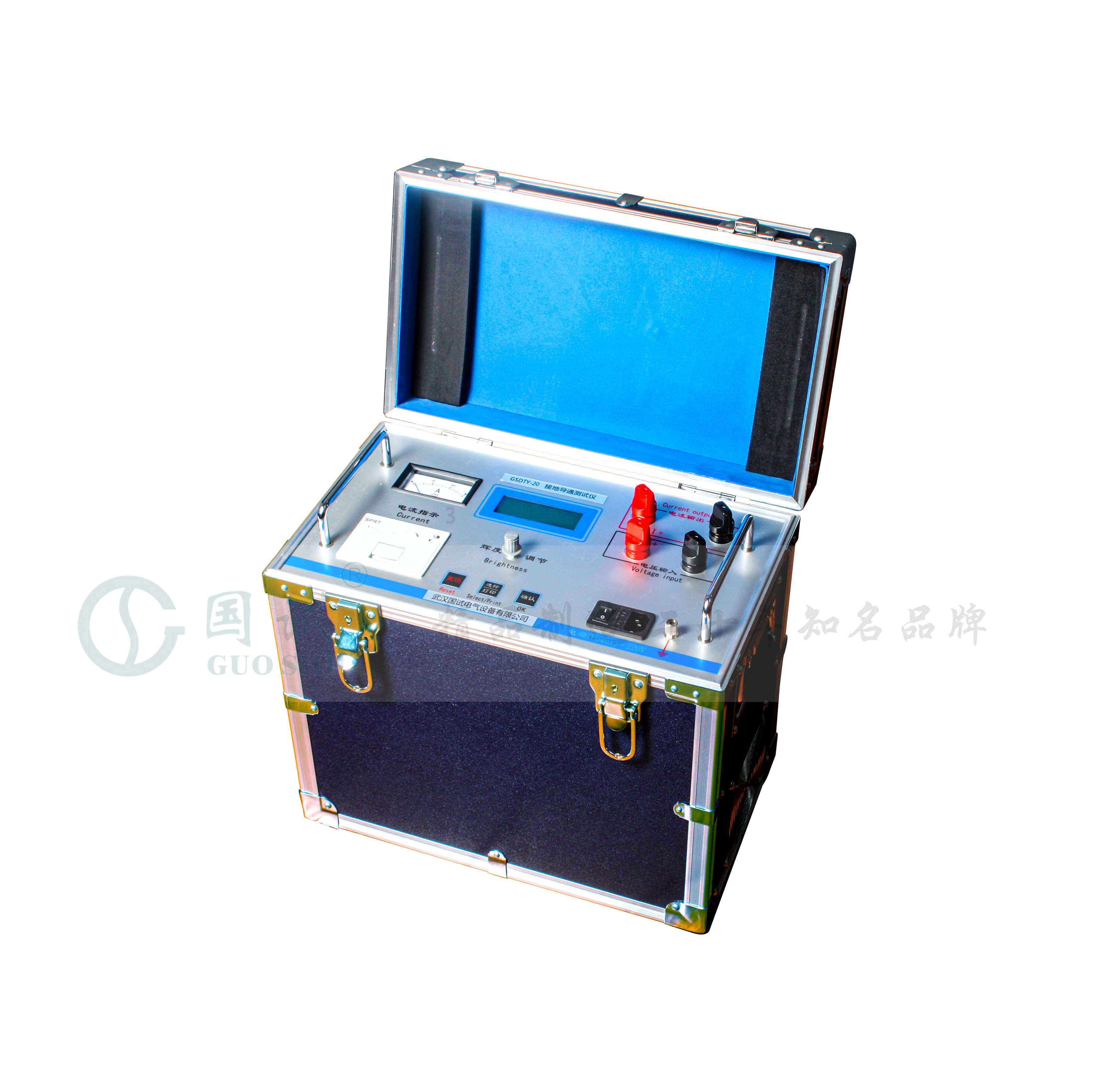

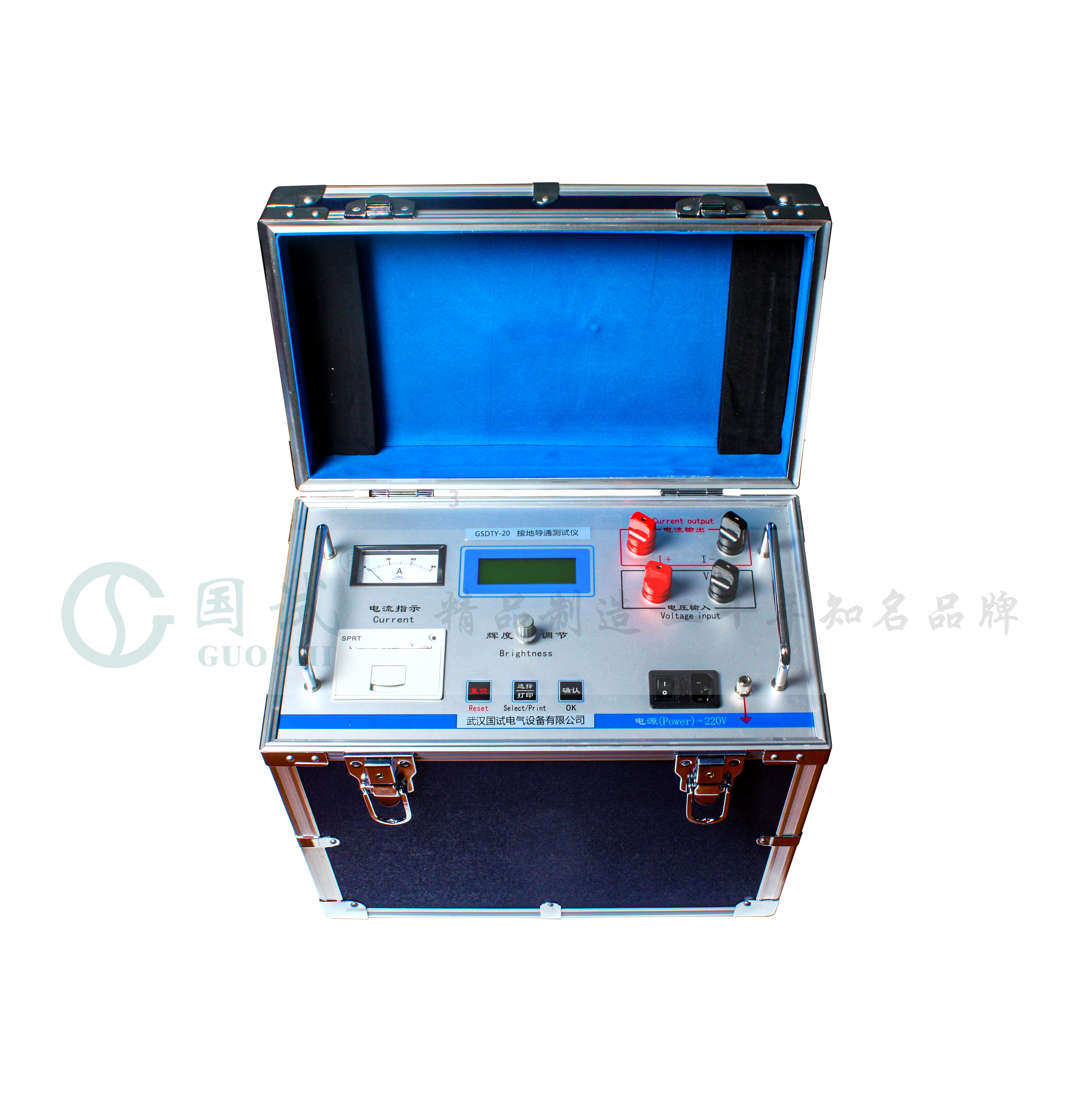

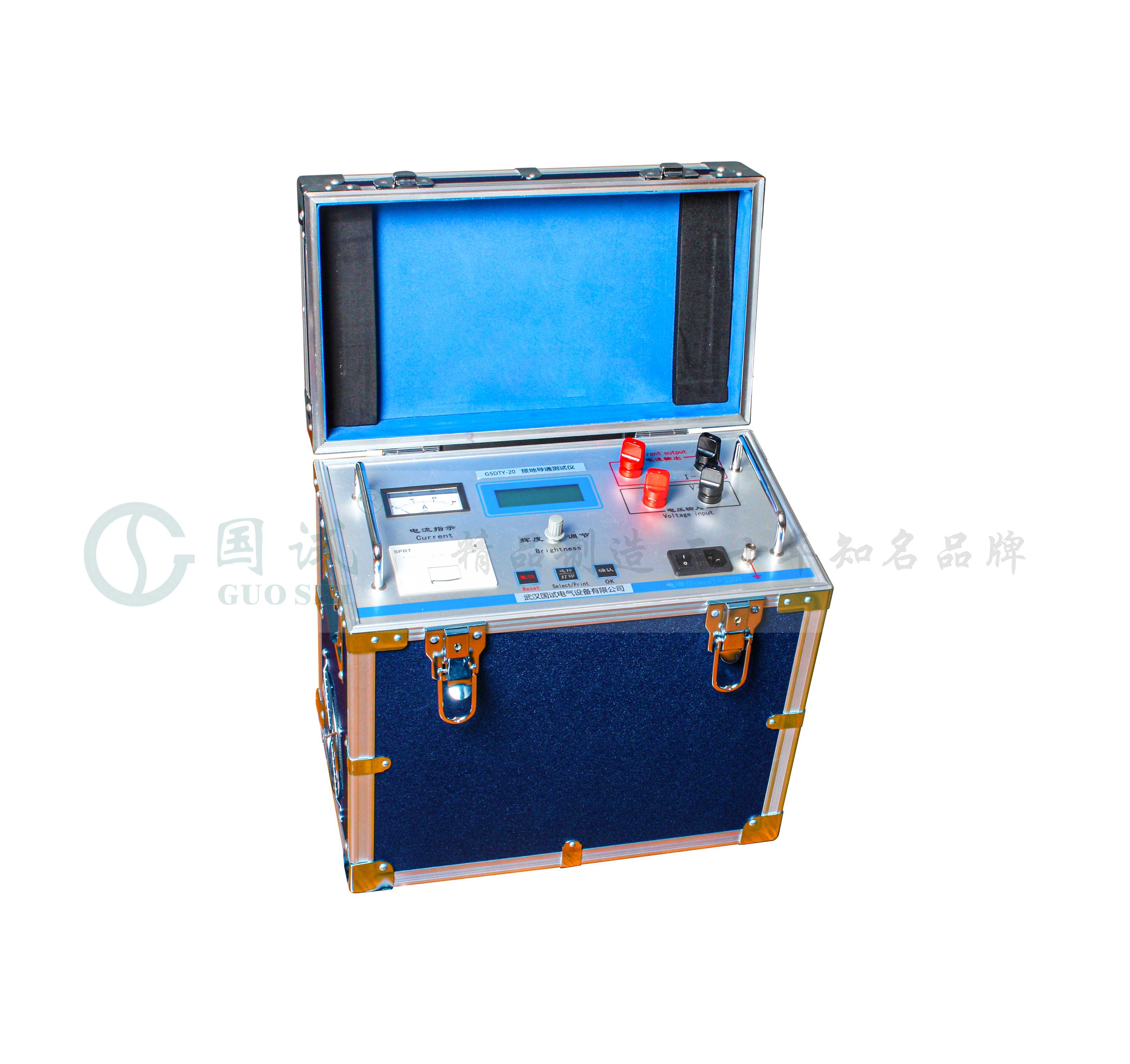

GSDTY-20接地引下线导通测试仪



产品概述 Product Overview

---



电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

GSDTY-20接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。

GB/T 28030-2011《接地导通电阻测试仪》



产品特点 Product Features

---



1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，

3、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

4、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。

5、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

6、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储。

7、自带面板式微型打印机，可汉化打印测量结果。

8、安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。



产品参数 Product Parameters

---



项目	技术指标及参数	备注
测试电流	1A、2.5A、5A、10A、20A
测量范围	100μΩ～1Ω  （20A）  500μΩ～2Ω  （10A） 1mΩ～4Ω     （5A）   2mΩ～8Ω      (2.5A） 5mΩ～20Ω     (1A）
最小分辨率	0.1μΩ
准确度	±(0.5%±2个字)
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	环境温度:0℃～40℃ 相对湿度: <90%RH，不结露
电源	AC 220V±10V，50Hz±1 Hz	保险管 5A
最大功耗	500W
外形尺寸	主机：405×230×355（mm） 线箱：360×260×180（mm））
重量	主机15.1KG  线箱: 5.75KG
测试线长度	标配13米	长度可以定制





参考标准：GB/T 28030-2011用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。



配置清单 Configure The Manifest

---



名称	单位	数量
主    机	台	1
测 试 线	套	1
电 源 线	根	1
操作手册	本	1
合 格 证	个	1
保 险 管	支	2
打 印 纸	卷	1
装 箱 单	个	1
地    线	根	1
试    品	个	1





售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
