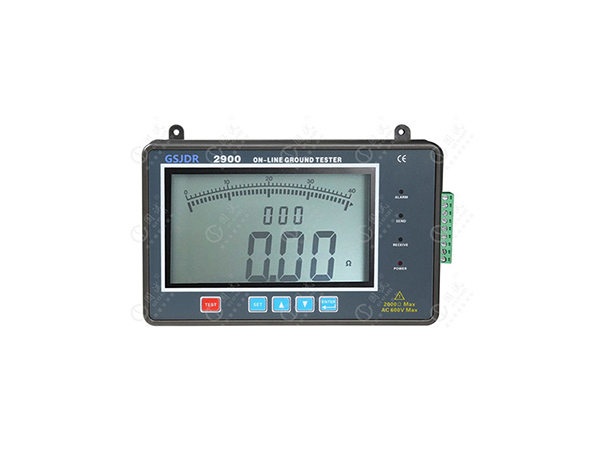

GSJDR-2900接地电阻在线检测仪
绝缘、接地测试仪器
参考标准： DL/T 845.2-2004，GB/T 17949.1-2000 适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，变配电站接地，铁路设施接地，建筑仓库接地，电气设备接地等。 采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。
产品简介 Product Introduction
GSJDR-2900接触式在线接地电阻测试仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS232或RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
GSJDR-2900接触式在线接地电阻测试仪由超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。
GSJDR-2900接触式在线接地电阻测试仪适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，变配电站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
产品参数 Product Parameters
|
测量功能 |
量 程 |
精度 |
分辨率 |
|
接地电阻 |
0.01Ω～20Ω |
±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) |
0.01Ω |
|
0.1Ω～200Ω |
0.1Ω |
||
|
1Ω～2000Ω |
1Ω |
||
|
接地电压 |
0～600V AC |
±2%rdg±3dgt |
1V |
|
功 能 |
在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
|
电 源 |
标准：12V±1VDC、400mA Max. 选配：24V±1VDC |
|
测量方式 |
精密三线测量、简易两线测量 |
|
测量方法 |
接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
|
数据模式 |
平均值 |
|
显示模式 |
4位超大LCD显示 |
|
测量指示 |
测量中LCD倒计数指示 |
|
LCD尺寸 |
128mm×75mm；显示域：124mm×67mm |
|
仪表尺寸 |
高宽厚：190mm×117mm×54mm |
|
测量时间 |
对地电压：约2次/秒；接地电阻：约30秒/次 |
|
测量次数 |
10000次以上 |
|
线路电压 |
测量对地电压：AC 600V以下测量 |
|
仪表接口 |
插拔式接线端子：9针端子座 |
|
通讯方式 |
RS485(或选配RS232) |
|
换 档 |
自动换档 |
|
数据存储 |
400组，闪烁显示“FULL”符号表示存储已满 |
|
间隔时间 |
自动监测间隔时间设置范围：1～999小时 |
|
数据查阅 |
数据查阅功能：“READ”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
功 耗 |
待机: 25mA Max |
|
测量：400mA Max |
|
|
报警提示 |
声光报警 |
|
电源电压 |
当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 |
|
质 量 |
检测仪：450g |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
|
适合安规 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |
