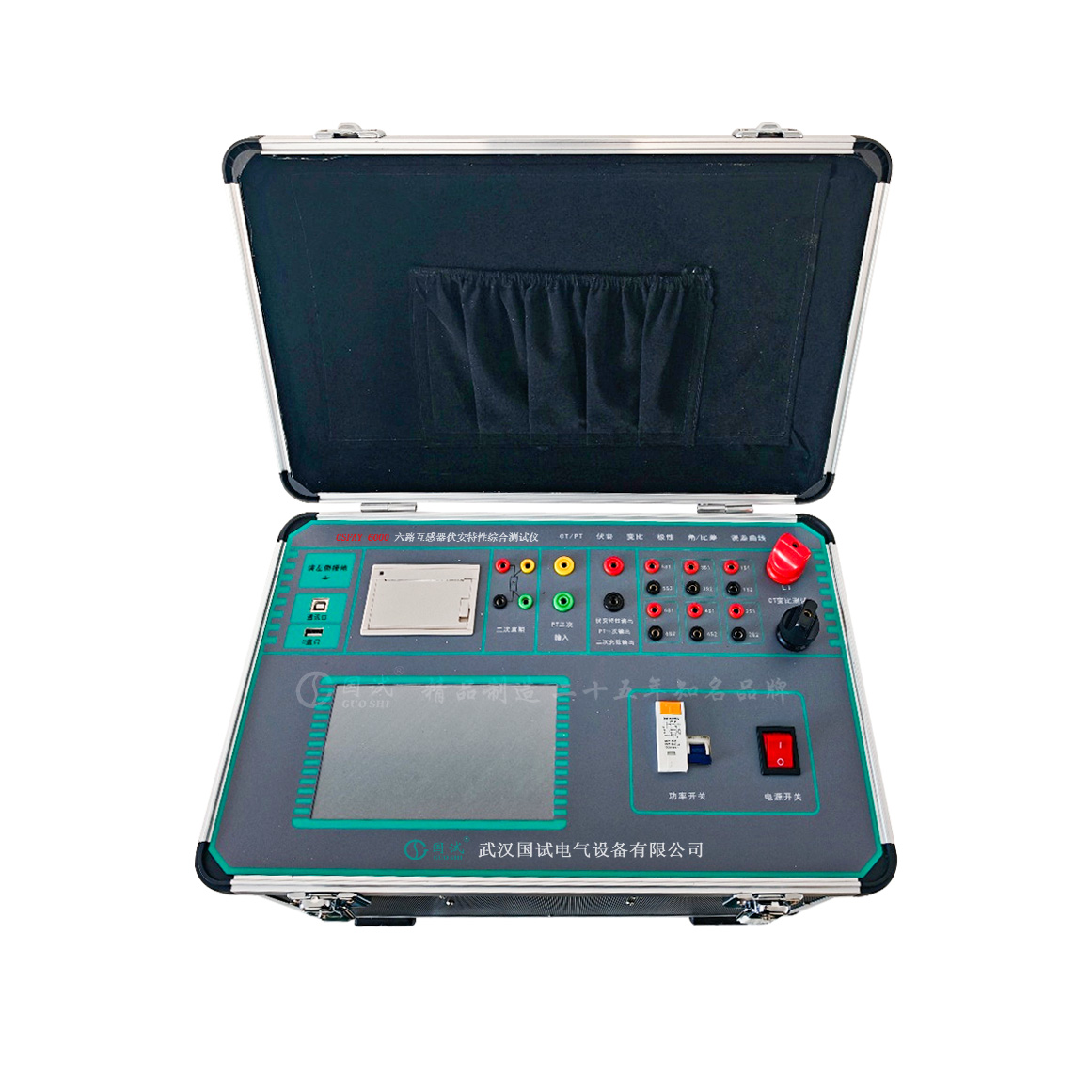

GSFAY-6000 六路互感器伏安特性综合测试仪
互感器检测设备
用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。无需外接其它辅助设备，单机即可完成所有检测项目，可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”并含退磁功能。
产品概述 Product Overview
该装置仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。使用极为简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、精确、方便 。
用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。无需外接其它辅助设备，单机即可完成所有检测项目。
用于对保护类、计量类，设定互感器的额定参数。仪器将全过程自动记录数据，并自动对设定
参考标准：GB/T 20840.1-2010《互感器 第1部分:通用技术要求》
GB/T 20840.2-2014《互感器 第2部分：电流互感器的补充技术要求》
GB/T 20840.3-2013《互感器 第3部分：电磁式电压互感器的补充技术要求》
产品特点 Product Features
-
输出电压高、容量大。伏安特性试验：单机最大输出电压高达1000V/2500V/3000V(可选)；可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达600A/1000A(可选)。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。调压分辨率最小可以达到0.13V
-
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能。
-
测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
-
7寸彩色触屏自带中文输入法，可输入中文编号。
-
界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。
-
带有大容量存储器，可存储4000组测试数据，数据掉电永不丢失；
-
试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。
-
具备联机功能，可通过电脑控制仪器进行试验。
-
拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。
-
单机一体化，重量轻，仅重22Kg，方便携带，便于流动试验。
产品参数 Product Parameters
|
测试用途 |
保护和计量类CT、保护类PT |
|
|
输入电源 |
电压 |
AC220V/±10% |
|
频率 |
50Hz/±10% |
|
|
CT伏安 |
最大电压 |
0~2500V/3000V（可选） |
|
最大电流 |
5A有效值20A计算值 |
|
|
精度 |
±0.2% |
|
|
CT变比 |
最大电流 |
0-600A/1000A（可选） |
|
最大电压 |
0-7V |
|
|
精度 |
±0.2% |
|
|
PT伏安 |
最大电压 |
安全设限：0~500V |
|
最大电流 |
20A |
|
|
精度 |
±0.2% |
|
|
PT变比 |
最大电压 |
0~2500V/3000V（可选） |
|
精度 |
±0.2% |
|
|
比差 |
精度 |
±0.2% |
|
相位 |
精度 |
±3min |
|
直阻测量 |
范围 |
0~20Ω |
|
精度 |
0.5% |
|
|
一次通流 |
范围 |
0~200A/5分钟 |
|
二次耐压 |
范围 |
0~2500V/5分钟 |
|
环境条件 |
运行温度 |
-10℃～+50℃ |
|
存储温度 |
||
|
湿 度 |
相对湿度：45%～60%，不结露 |
|
|
仪器尺寸 |
350mm×240mm×270mm |
|
|
仪器重量 |
重量22kg |
|
配置清单 Configure The Manifest
|
序号 |
设备名称 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
一次测试线 |
2根 |
|
3 |
二次测试线 |
14根 |
|
4 |
夹子配件包 |
1包 |
|
5 |
短接线 |
2根 |
|
6 |
接 地 线 |
1根 |
|
7 |
通讯线 |
1根 |
|
8 |
电 源 线 |
1条 |
|
9 |
优 盘 |
1个 |
|
10 |
打 印 纸 |
2卷 |
|
11 |
说明书 |
1份 |
|
12 |
检验报告 |
1份 |
|
13 |
合格证 |
1份 |
|
14 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
