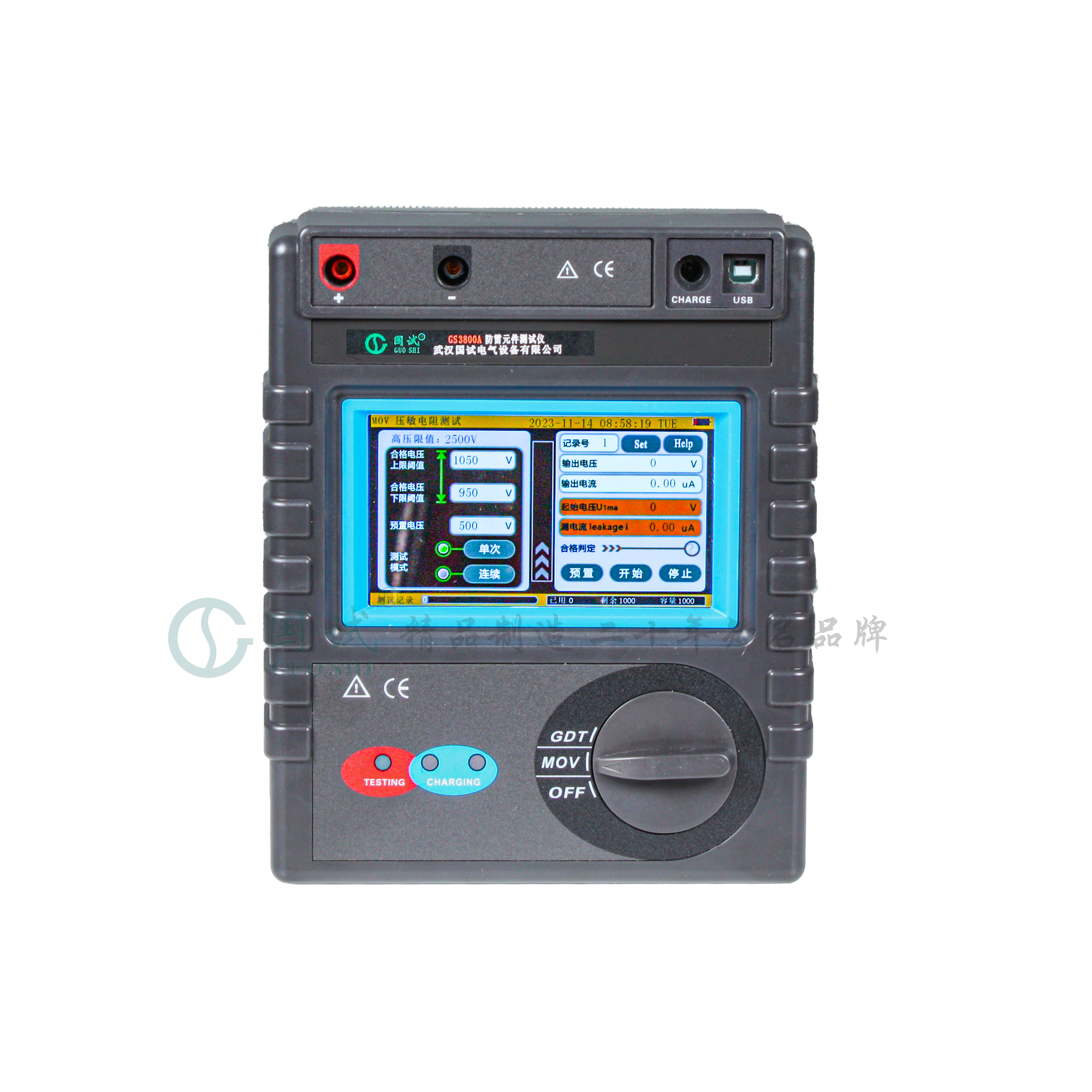

GSFL-3800 防雷元件测试仪
绝缘子、避雷器
参考标准：DL/T 381-2010 用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。 采用大容量可充电锂电池，具有测试数据自动存储功能、能存储3000组测试数据，仪表具有USB接口数据上传功能。
产品简介 Product Introduction
GSFL-3800系列 智能型防雷元件测试仪是一款测量各种压敏电阻（MOV）和气体放电管（GDT）性能参数的高性能测试仪器。仪表具有专业级参数设置功能：升压速度设定、高压限值设定、合格范围设定，合格判断条件设定，使得现场测试得心应手。测试仪具有稳定的输出电压，输出电压高达3000V，测试仪还具有高压短路保护、过流保护、自动量程调节、合格判断提醒、单件测试模式、连续测试模式等功能，连续测试模式特别适合批量元件测试。其中GSFL-3800B还具有绝缘电阻测试功能。
仪器输出电压稳定，测试重复性好，起始动作电压U1mA测量范围：50～3000V，漏电流测量范围：0～1000uA，直流击穿电压测量范围50～3000V，绝缘电阻测试范围：0.5MΩ～10GΩ，输出电压2500V。仪器广泛用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。
GSFL-3800系列 智能型防雷元件测试仪采用触摸彩屏中文界面，功能直达一键测量，点击“帮助”操作指示一目了然，操作简易快捷，准确可靠。仪表采用大容量可充电锂电池。仪表具有测试数据自动存储功能、能存储3000组测试数据，仪表具有USB接口数据上传功能，方便用户查阅历史测试记录。仪器具有防震、防尘、防潮结构，整机美观坚固耐用，适应恶劣工作环境，是气象防雷、电力、通信、机电安装和维修、防雷元件生产厂家、以及工业企业部门常用必备的仪表。
参考标准：DL/T 381-2010《电子设备防雷技术导则·》
产品特征 Product Characteristics
仪器输出电压稳定，测试重复性好。仪器广泛用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。
GSFL-3800系列智能型防雷元件测试仪采用触摸彩屏中文界面，功能直达一键测量，点击“帮助”操作指示一目了然，操作简易快捷，准确可靠。仪表采用大容量可充电锂电池。仪表具有测试数据自动存储功能、能存储3000组测试数据，仪表具有USB接口数据上传功能，方便用户查阅历史测试记录。仪器具有防震、防尘、防潮结构，整机美观坚固耐用，适应恶劣工作环境。
产品参数 Product Parameters
测试条件：压敏电阻：1mA±5μA；0.75U1mA≤±1％±1d，放电管：100V/S±10%
*绝缘电阻测试功能仅限GSFL-3800B,超出量程则显示量程上限，测试范围为量程下限到量程上限的1.2倍！
|
测量功能 |
输出 |
测量范围 |
测量精度 |
分辨率 |
|
压敏电阻 |
电压 0~3000V |
50～3000V |
±2％rdg±3dgt |
1V |
|
电流 0~1.5mA |
0～1000μA |
±2%rdg±10dgt |
0.1uA |
|
|
放电管 |
电压0~3000V/1.5mA |
50～3000V |
±2％rdg±3dgt |
1V |
|
绝缘电阻 |
500V |
0.5MΩ～2GΩ |
±5%rdg±10dgt |
0.1M |
|
2500V |
2.5MΩ～10GΩ |
±5%rdg±10dgt |
0.1M |
|
电源 |
DC 7.2V 2600mAH可充电锂电池（连续待机3小时以上） |
|
测量方式 |
直流压降法 |
|
换档 |
全自动换档 |
|
显示模式 |
触摸彩屏 |
|
LCD尺寸 |
108mm×65mm |
|
主机尺寸 |
212mm×175mm×76mm |
|
质量 |
1200g |
|
测试线 |
红色1米，黑色1米各一条；鳄鱼夹2个，表笔2个 |
|
升压速度设定 |
总共有5个升压等级 |
|
高压限值设定 |
步进“250V”进行调节，最高可设定到3000V |
|
合格范围设定 |
有 |
|
合格判断条件设定 |
可设定电压或漏电流作为判断合格的条件 |
|
合格判断提醒 |
蜂鸣器提示，合格响一声，不合格响三声 |
|
数据存储 |
自动存储测试时数据，压敏电阻1000组、气体放电管1000组、绝缘电阻1000组。已用、可用存储空间直观指示。 |
|
数据查阅 |
有 |
|
溢出显示 |
超量程溢出时“9999.99”符号指示 |
|
测试模式 |
单次：一键测试无需预置。 连续：可设预置电压，连续测试迅捷快速。 |
|
数据上传 |
USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
|
电池电压 |
电池电量指示显示，电池电压低时提醒及时充电 |
|
自动关机 |
开机后25分钟无操作自动关机 |
|
功 耗 |
待机: 约140mA，测量：约830mA |
配置清单 Configure The Manifest
|
测试仪 |
1台 |
|
测试线（1红1黑） |
2条 |
|
鳄鱼夹（1红1黑） |
2个 |
|
表笔（1红1黑） |
2个 |
|
专用充电器（12V/2A） |
1个 |
|
USB通讯线 |
1根 |
|
光盘 |
1个 |
|
仪表包 |
1个 |
|
用户手册、保修卡、合格证 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
