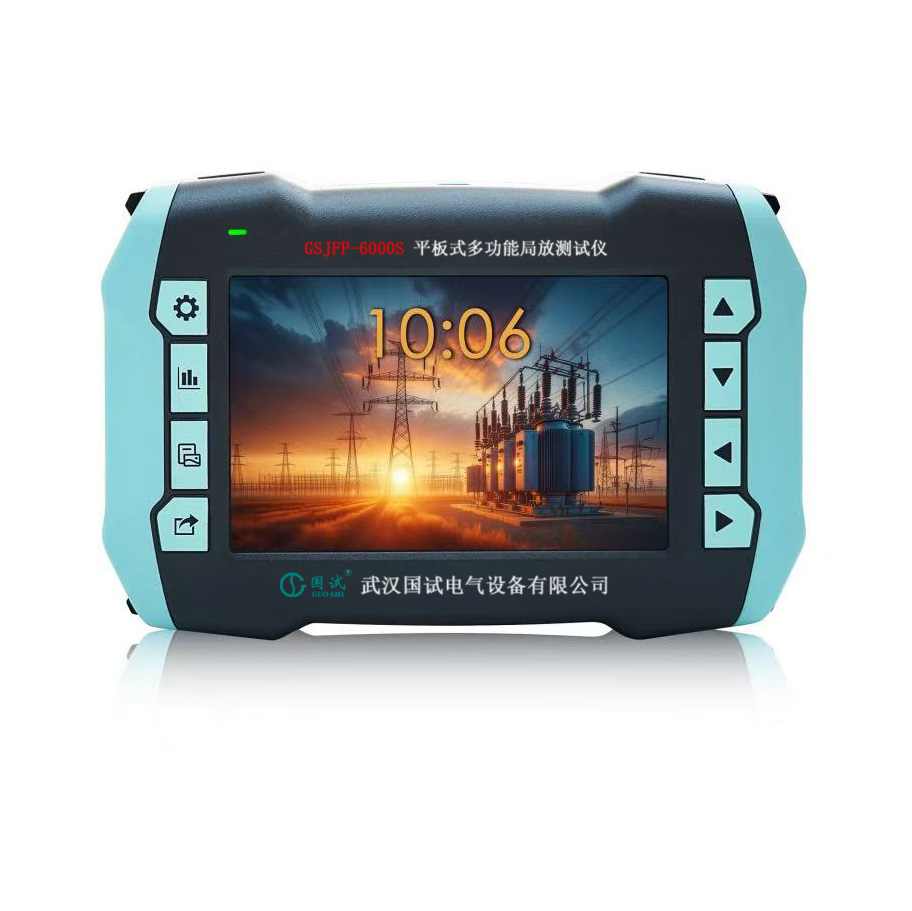

GSJFP-6000S 平板式多功能局放测试仪
局部放电检测设备
GSJFP-6000S 平板式多功能局放测试仪多功能局放采集器—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。 【带蓝牙传输数据、拍照、录屏功能】
产品概述 Product Overview
GSJFP-6000S 平板式多功能局放测试仪—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。
GSJFP-6000S 平板式多功能局放测试仪具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。
参考标准：GB/T 7354-2018《高电压试验技术 局部放电测量》
DL/T 417-2019《电力设备局部放电现场测量导则》
DL/T 356-2010《局部放电测量仪校准规范》
产品特点 Product Features
- 无线WiFi或蓝牙连接；7寸高亮液晶显示屏；按键/触屏均可操控。
- 具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。
- 自动诊断分析测试结果、并生成检测报告。
- USB或蓝牙导出检测报告，蓝牙播放音频。
- 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
- 人性化的人机界面方便不同设备的数据管理；
- 多功能局放采集器—WiFi版精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。可外接GIS、变压器、架空线路、电缆等专用检测传感器。
- 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
- 测试带宽范围为30kHz ~ 3.0GHz，适用各种频段的检测原理；
- 可拍照、录屏，显示30天历史数据趋势图
产品参数 Product Parameters
|
地电波参数 |
接触式超声波参数 |
|||
|
测量范围 |
0～80dBmV |
测量范围 |
-8dBμV ～80dBμV |
|
|
分辨率 |
0.1dB |
分辨率 |
0.1dB |
|
|
精度 |
±1dB |
精度 |
±1dB |
|
|
每周期最大脉冲 |
1400 |
频率范围 |
20kHz～500kHz |
|
|
测量频带 |
3～100MHz |
|
|
|
|
非接触式超声波参数 |
特高频参数 |
|||
|
测量范围 |
-8dBμV～80dBμV |
检测频段 |
300MHz～3000MHz |
|
|
分辨率 |
0.1dB |
测量范围 |
-80 ～ -10dBm |
|
|
精度 |
±1dB |
|
|
|
|
传感器中心频率 |
40 kHz ± 2kHz |
|
|
|
|
高频互感器参数 |
聚波器参数 |
|||
|
传感器传输阻抗 |
9.9mV/mA |
测量范围 |
-8dBμV～80dBμV |
|
|
检测频率 |
0.5~50MHz (可定制) |
测量距离 |
0m～100m |
|
|
灵敏度 |
1mV |
传感器中心频率 |
40 kHz ± 2kHz |
|
|
检测范围 |
0～3000 mV |
|
|
|
|
硬件 |
||||
|
外壳 |
ABS |
|||
|
主机尺寸 |
248*165*55(长*宽*厚,mm) |
|||
|
显示 |
7英寸电容式触摸屏， 分辨率1280*800 |
|||
|
采样精度 |
12bit |
|||
|
同步方式 |
内同步、外同步 |
|||
|
连接器 |
USB 接口(兼充电器输入)外部传感器输入接口 |
wifi，网口，蓝牙 |
||
|
SD卡 |
标配128G～256G |
|||
|
内置电池 |
12.6V/5000mAh 锂电池 |
|||
|
工作时间 |
约 6 小时 |
|||
|
图像格式 |
JPG |
|||
|
视频格式 |
MP4 |
|||
|
视频时长 |
视存储器容量而定 |
|||
|
充电器 |
100～240VAC,50/60Hz |
|||
|
使用温度 |
-35℃～50℃ |
|||
|
湿度 |
≤60% |
|||
|
体积、重量 |
1.3kg |
|||
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
智能终端（平板） |
1套 |
|
2 |
多功能局放采集器—WiFi版 |
1个 |
|
3 |
高频互感器 |
1个 |
|
4 |
接触式超声波传感器 |
1个 |
|
5 |
特高频传感器 |
1个 |
|
6 |
柔性传感器 |
1个 |
|
7 |
外置非接触式聚波器 |
1个 |
|
8 |
耳机 |
1个 |
|
9 |
U盘 |
1个 |
|
10 |
充电器 |
1个 |
|
11 |
USB线 |
1根 |
|
12 |
说明书 |
1份 |
|
13 |
检验报告 |
1份 |
|
14 |
合格证 |
1份 |
|
15 |
保修卡 |
1份 |
