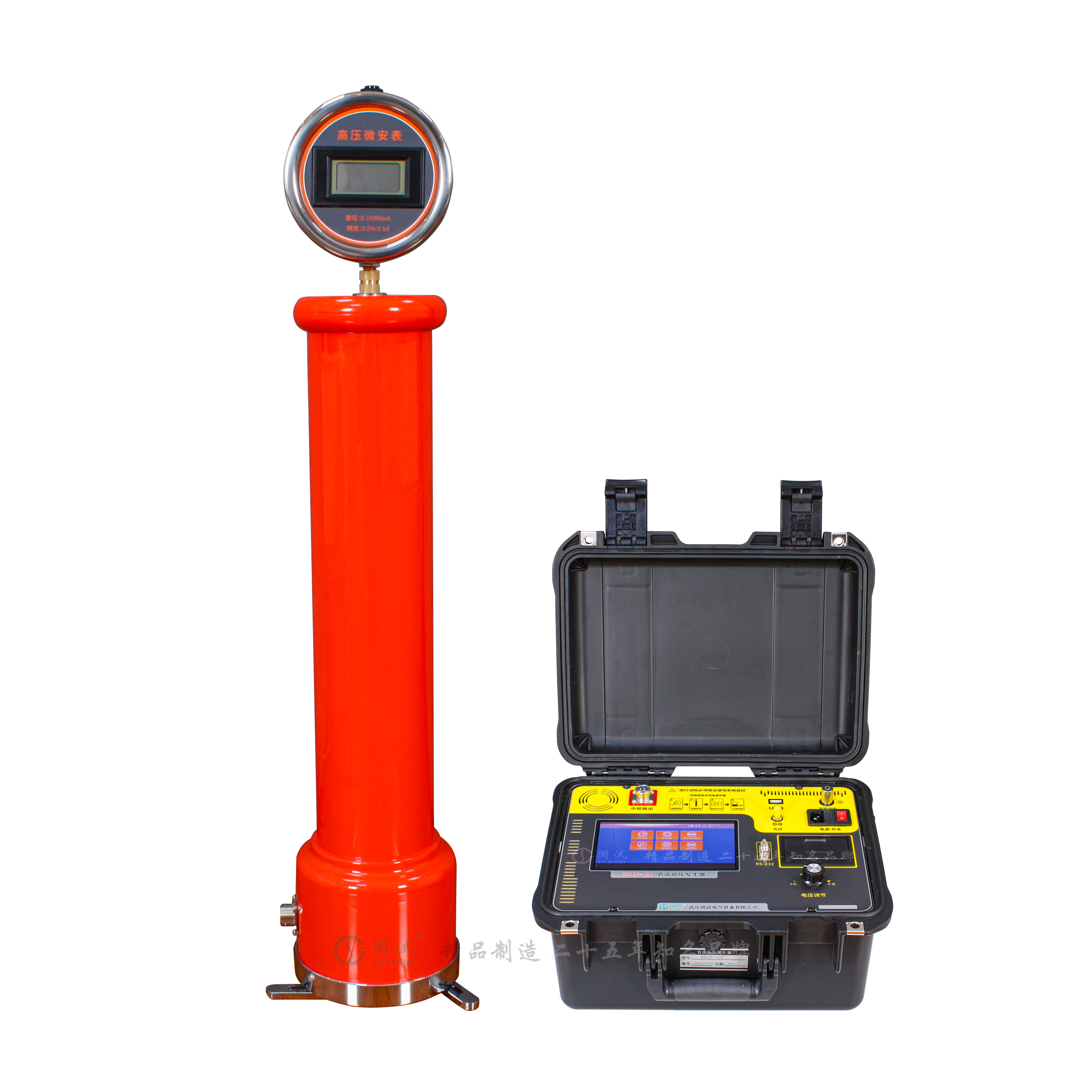

GSZGZ系列 智能型直流高压发生器



产品概述 Product Overview

---



智能型直流高压发生器，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了AI全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，保留了手动方式，增加了任意电压、电流下打印功能。仪器增加了万年历和时。

参考标准：参考标准：DL/T 848.1-2019《高压试验装置通用技术条件 第1部分：直流高压发生器》



产品特点 Product Features

---



1.同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。

2.采用先进技术、工艺制造，率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小。

3.仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。

4. 全自动MOA试验，完整显示升降压过程，保压时间。

5.自动耐压试验，完整显示升降压过程，保压时间。

6.具有蓝牙无线传输功能。



产品参数 Product Parameters

---



1.电压测量精度：数显表±（1.0 %读数±1个字）

2电流测量精度：数显表±（1.0 %读数±1个字）

3.波纹系数：   ≤0.5％

4.电压稳定度：随机波动，电源电压变化±10%时≤0.5％

5.过载能力：空载电压可超出额定电压10％使用十分钟

                    最大充电电流为1.5倍额定电流

6.电      源： 单相交流50Hz 220V±10％

7.工作方式：间断使用/一次连续时间最长为30分钟

8.工作环境：温度：-15～50℃

                   相对湿度：室温为25℃时不大于85％（无凝露）

                   海拔高度：2000米以下

9.带电容负荷能力：被试品电容量无限制，可用1.5倍的额定电流充电

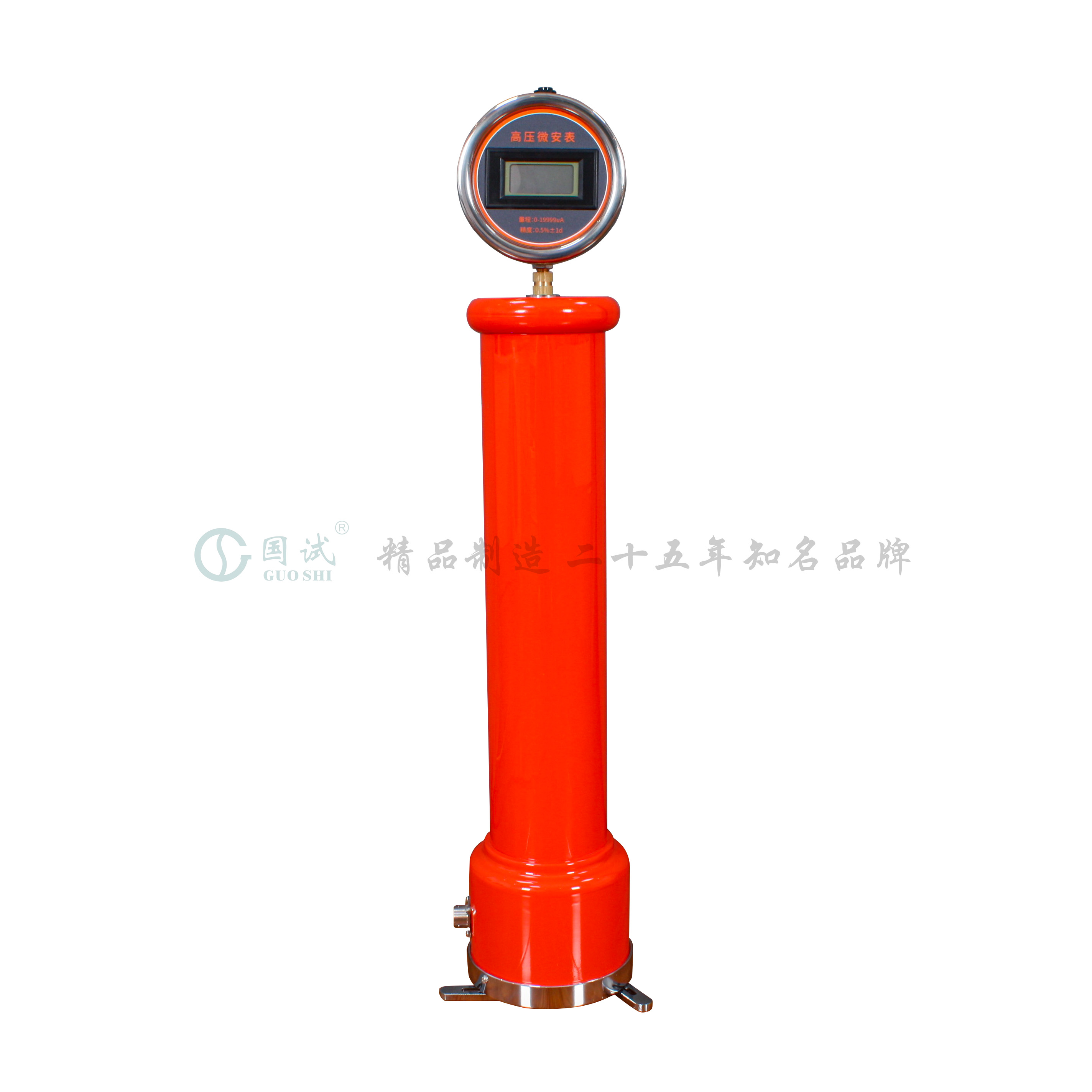

10.结构特点：环氧玻璃钢电气绝缘倍压筒，空气绝缘、无泄漏之虑

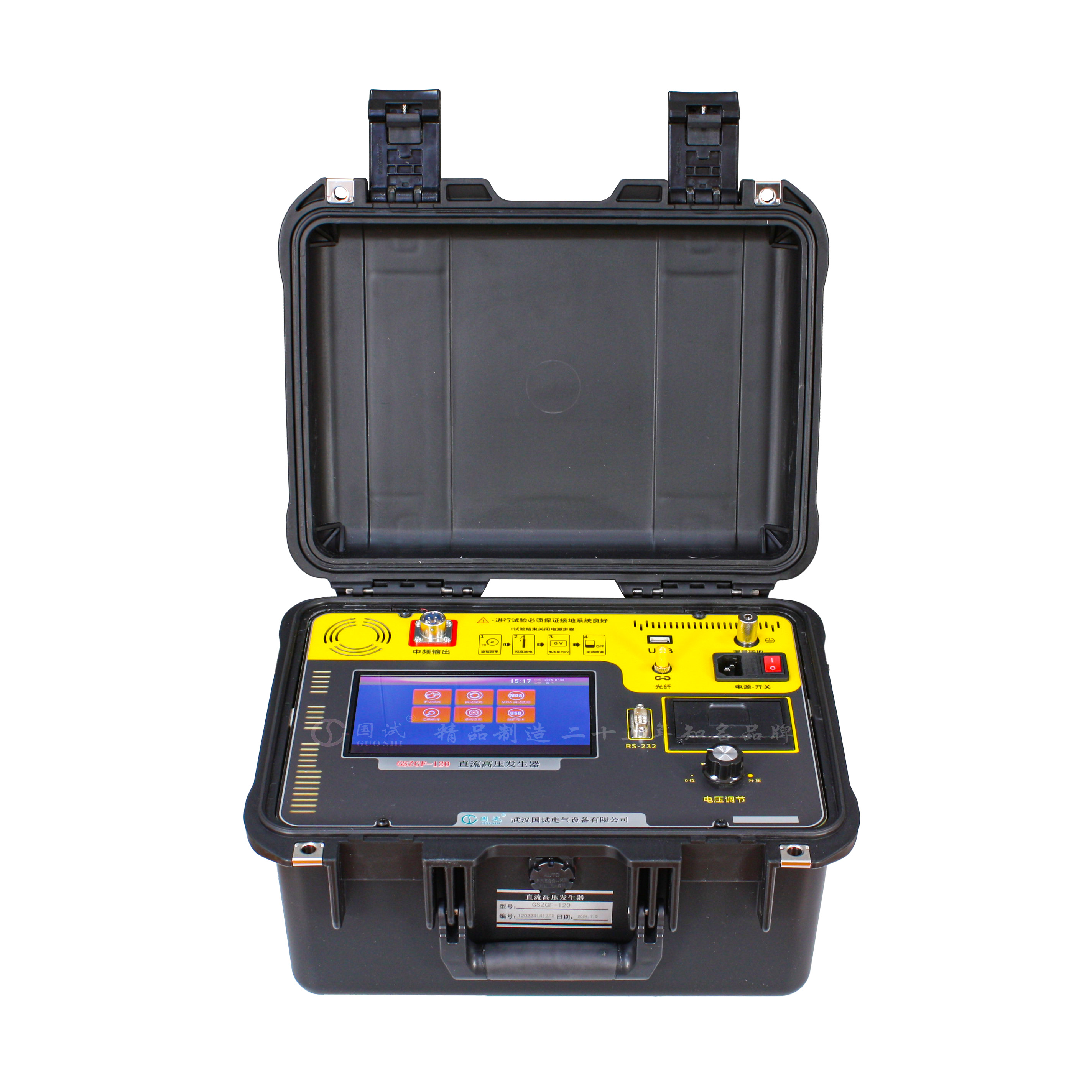

11.操作箱特点：高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验过压保护。采用拨码设置，一目了然。立卧两用型国际标准机箱,现场更方便。



型号GSZGF系列	功能
60KV/2/3/5/10mA(电流可选)	1、最新PWM中频脉宽调制技术闭环调查； 2、电压极其稳定，运用电压大反馈； 3、性能卓越的IGBT器件； 4、电磁兼容； 5、不接地报警； 6、分体设计，抗震，抗干扰更强，仪器引用铝箱分体设计，美观、紧固、抗震、散热性好，能更好的屏蔽外界磁场干扰，使用更稳定； 7、过压过流保护指示灯； 8、容量更大，稳定性更强； 9、倍压筒底座加大加固设计，增加稳定性，便于野外作业。
120KV/2/3/5/10mA(电流可选)
150KV/2/3/5/10mA(电流可选)
200KV/2/3/5/10mA(电流可选)
300KV/2/3/5/10mA(电流可选)
500KV/2/3/5/10mA(电流可选)



 (如有特殊规格可定制)



配置清单 Configure The Manifest

---



序号	型号	数量
1	控制箱	1台
2	高压倍压筒	1台
3	保险丝	5个
4	电源线	1根
5	专用接地线	1根
6	中频输出电缆线	1根
7	放电棒(含黑色接地线)	1根
8	限流电阻	1根
9	微安表、微安表专用测试屏蔽线	1套
10	高压输出线	1根
11	U盘	1个
12	打印纸	2卷
13	说明书	1份
14	检验报告	1份
15	合格证	1份
16	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
