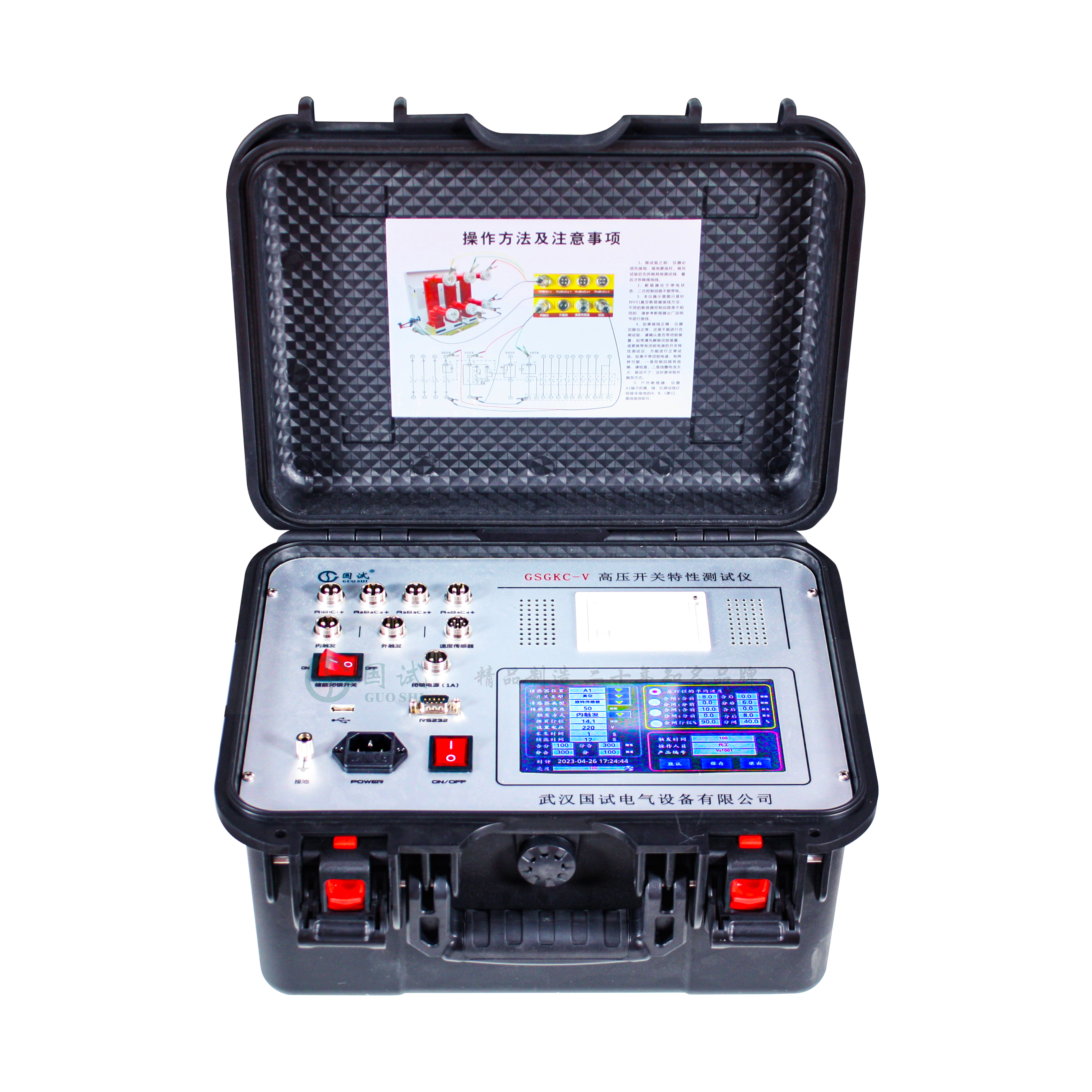

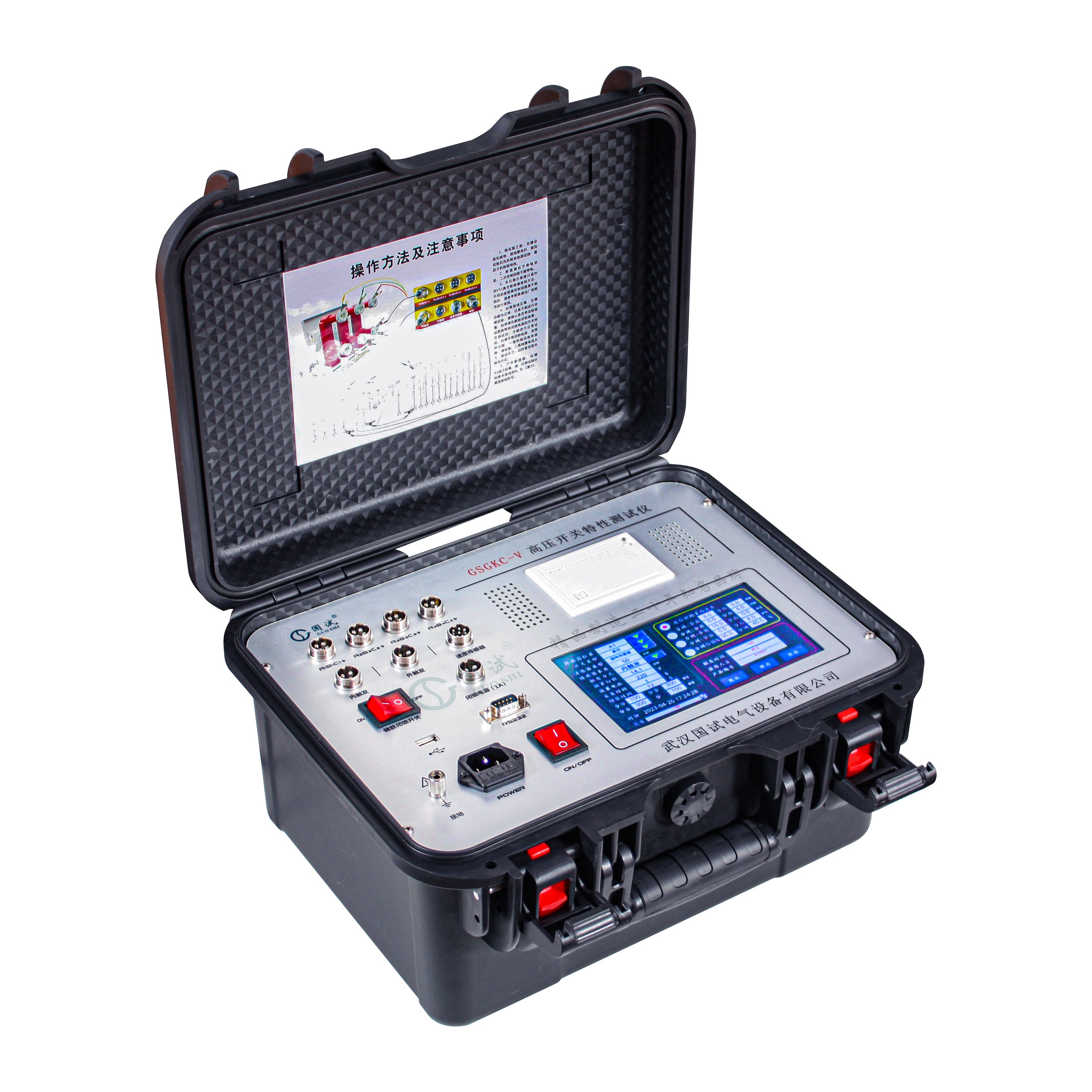

GSGKC-V 高压开关动特性测试仪

GSGKC-V 高压开关动特性测试仪

断路器（开关）测试仪器

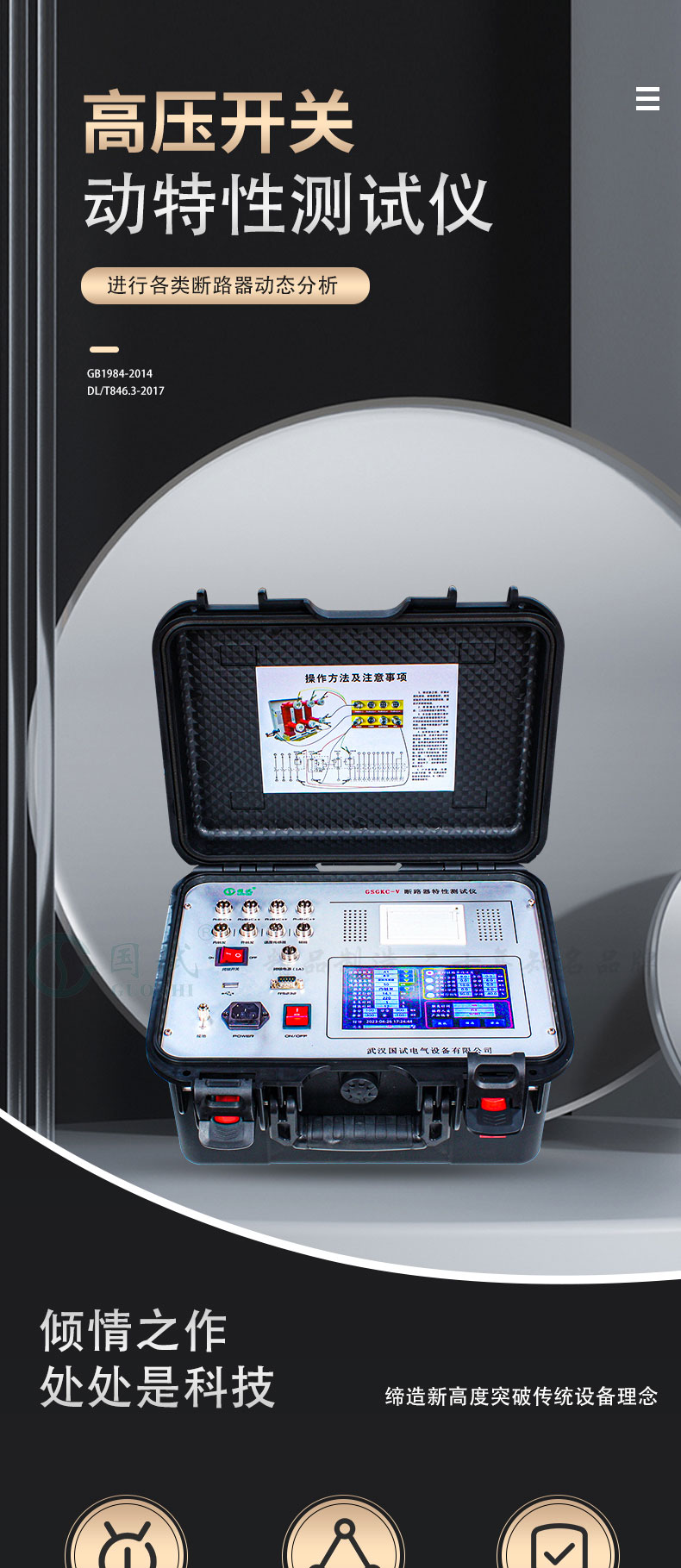

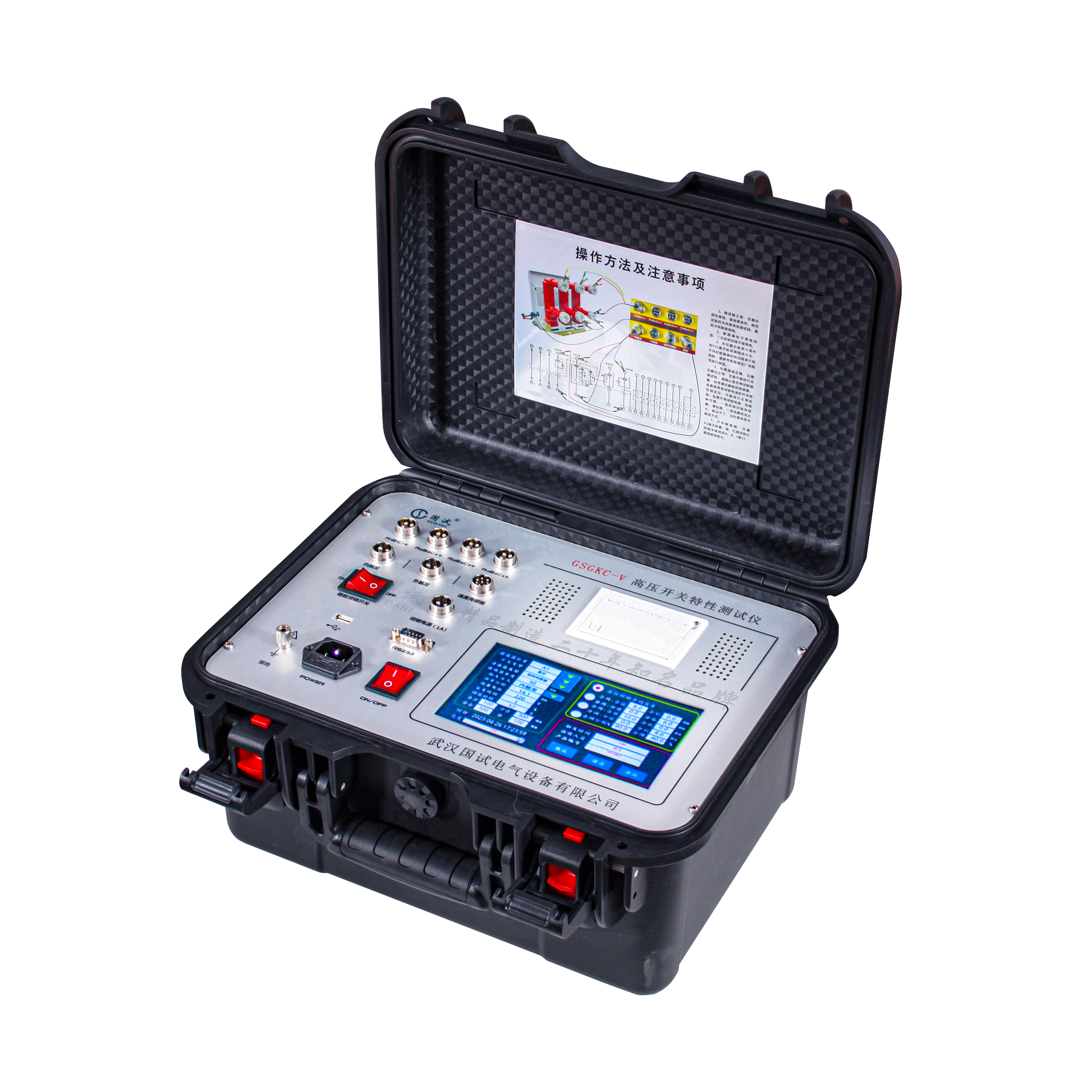

GSGKC-V 高压开关动特性测试仪是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。 【可选配RS232接口联机操作和WIFI无线操作】

产品详情



产品概述 Product Overview



随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。该设备即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。



参考标准： GB/T 1984-2014《高压交流断路器》

                  DL/T846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》



产品特点 Product Features



      1.

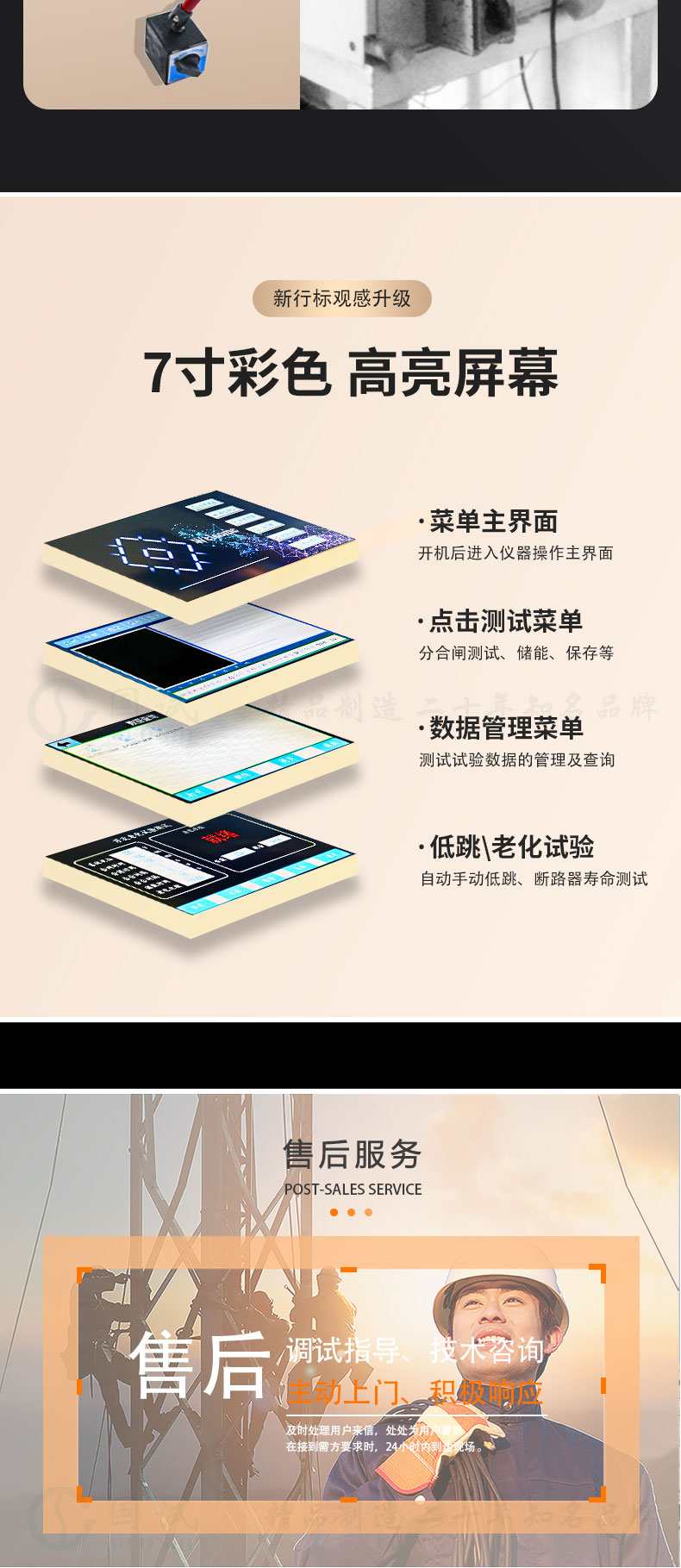

1.本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

2.高速热敏打印机，方便现场打印测试数据，有当前页打印和综合打印两种模式。

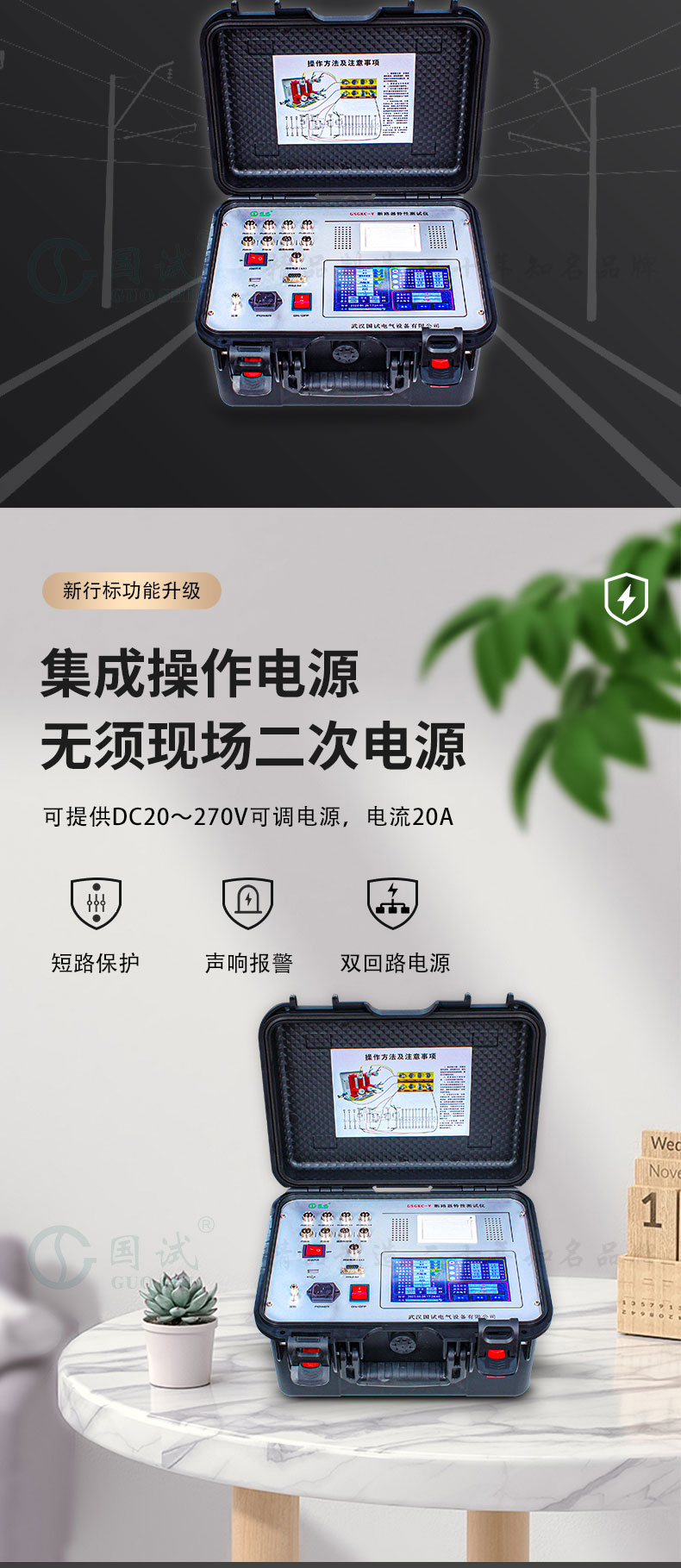

3.机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供AC/DC6～270V可调电源，电流20A，满足线圈为24V/15A的断路器低跳试验，任意整定分、合闸线圈的动作电压值，可做断路器的低电压动作试验（手动和自动两种模式）。

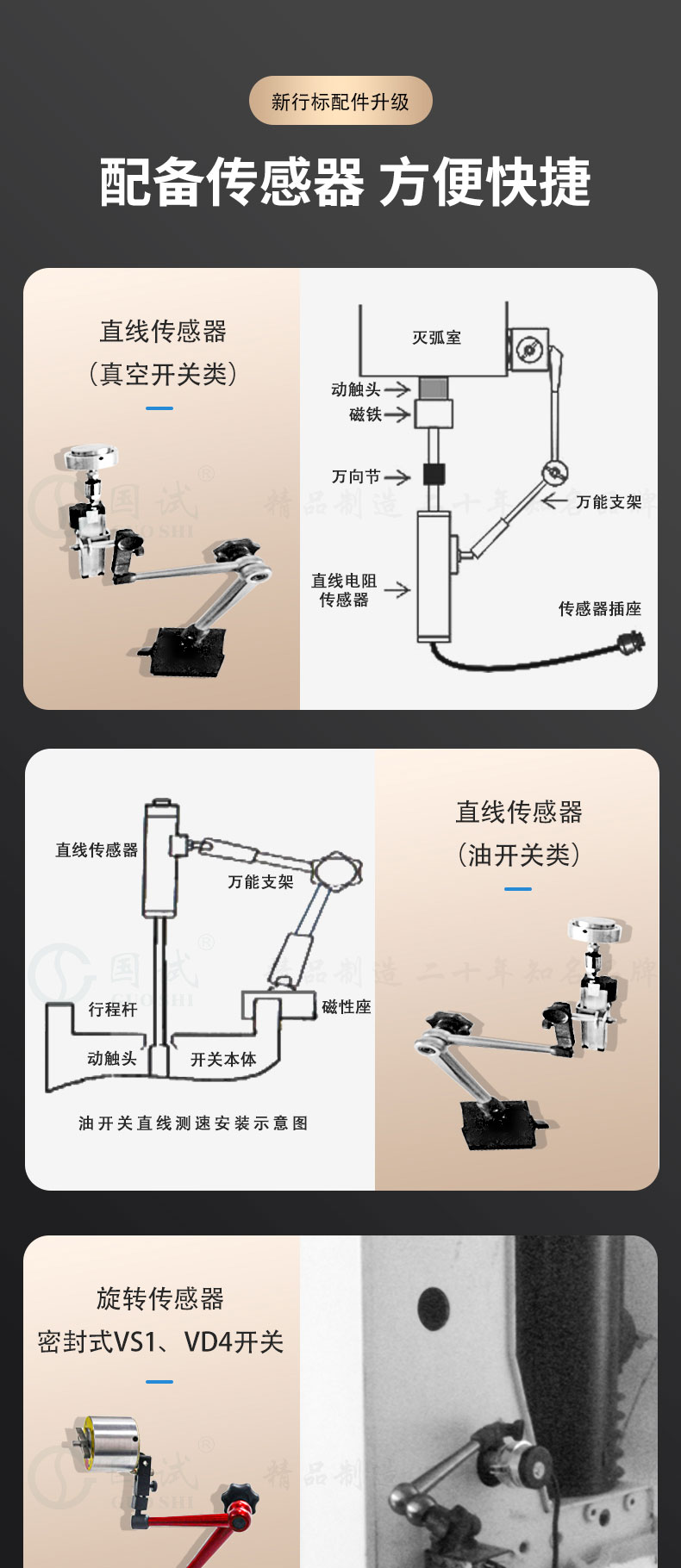

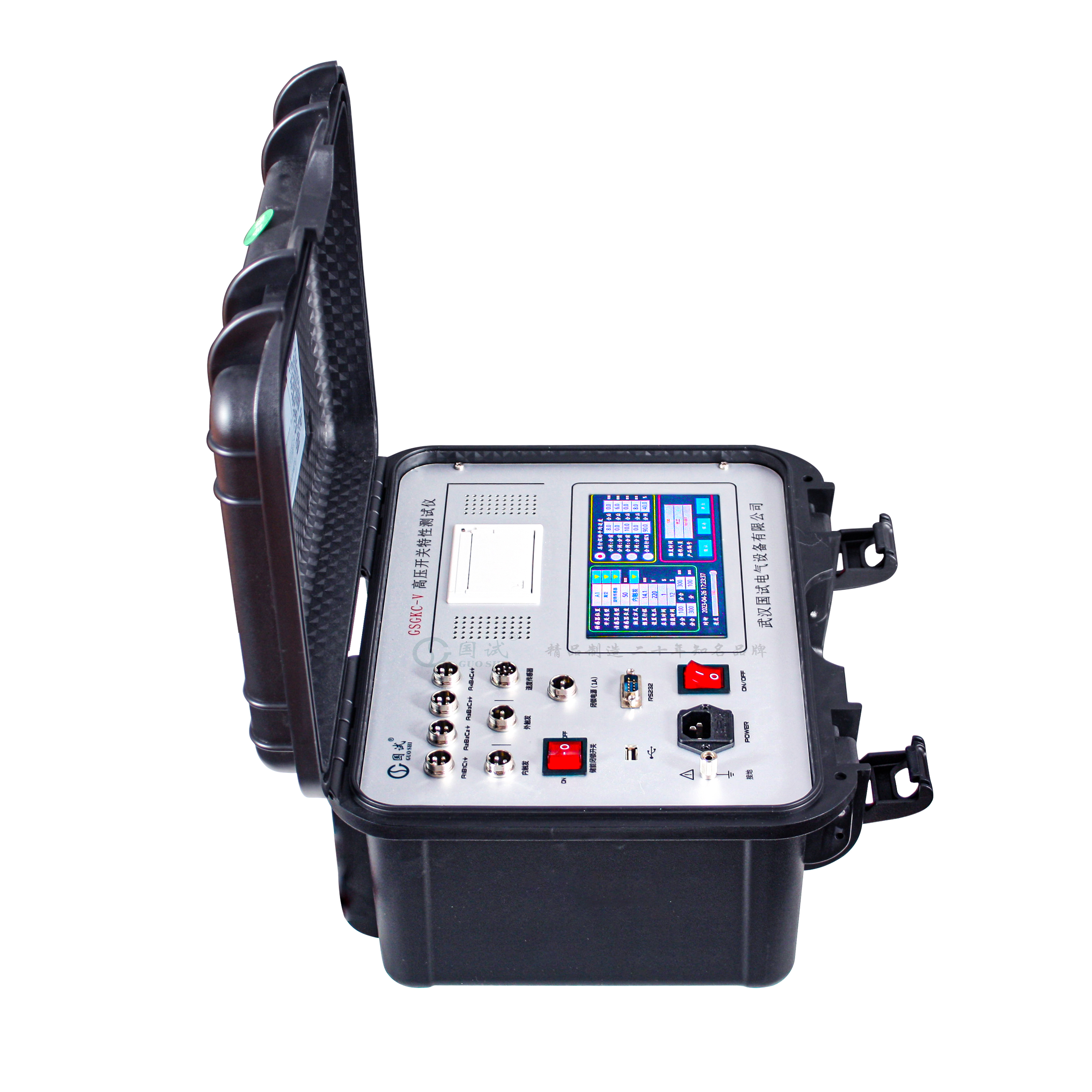

4.配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。

5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6.开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，有12路断口合分闸时间、不同期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速度、最大速度、指定段平均速度、线圈电流、线圈电阻等参数、可装三路传感器或通过一路传感器推算其他两路速度，速度再计算无需再测试。

7.主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8.配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。

9.同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。

10.内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11.内部抗干扰电路可满足500KV变电站内可靠使用。



产品参数 Product Parameters



  1. 时间测量：

         12路 固有分闸（合闸）时间

         分闸（合闸）相内不同期

         分闸（合闸）相间不同期之差

         合闸（分闸）弹跳时间（弹跳次数）

         不同期测试范围：0.10ms～99ms，分辨率：0.01ms；

         内触发测试范围：0.10ms～999ms，分辨率：0.01ms,

                                                    1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms  分辨率：1ms。

          外触发测试范围：0.01ms～200s

          准确度：±0.05%+0.1ms

  1. 速度测量：刚分（刚合）速度

              指定时间段（行程段或角度段）平均速度

  1. 测速范围：0.1mm传感器 0.001～20.0m/s

              345°角度传感器 0.01～25.0m/s，准确率:±0.1m/s

              激光传感器0.01～15.00m/s。准确率:±0.1m/s

  1. 行程测量：动触头行程（行程）（3路行程测量选配）

               接触行程（开距）

               超行程

               过冲行程或反弹行程

  1.  测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。

                        旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。

                        此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。

                        加速度传 感器测量范围：0-300mm，分辨率:0.1mm。准确率:土(1%L+0.2)mm。

  1. 线圈电流测量范围：最大电流30A,分辨率：0.01A。准确率:土5%
  2. 线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。准确率:土5%
  3. 仪器输入电源 ：AC220V ± 10%；50Hz ± 10%。
  4. 控制电源输出:AC/DC6～270V连续可调，AC/DC24V≤15A（短时），AC/DC200V≤ 20A(短时)。
  5. 外触发触发电压：AC/DC10-300V，电流≤120A
  6. 隔离开关测量范围：

⑴、电压输出：AC/DC6～270V（可调）；

⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

  1. 主机体积：390×370×175mm
  2. 使用环境：-20℃~+50℃
  3. 相对湿度：≤90%



配置清单 Configure The Manifest



序号

名称

数量

1

测试主机

一台

2

主机包装箱

一个

3

附件箱

一个

4

断口线

一套

5

断口延长线

一套

6

交直流合分闸线/储能线

一套

7

外触发线/闭锁电源线

一套

8

JZ-58航插转接线

六根

9

短接线

一根

10

接地线

一根

11

电源线

一根

12

保险

两个

13

打印纸

两卷

14

直线传感器

一支

15

旋转传感器

一支

16

万能传感器

一支

17

万向支架

一支

18

固定支架

一支

19

测速传感器连接头

一套

20

螺丝刀

一把

21

检验报告

一份

22

合格证

一份

23

保修卡

一份
