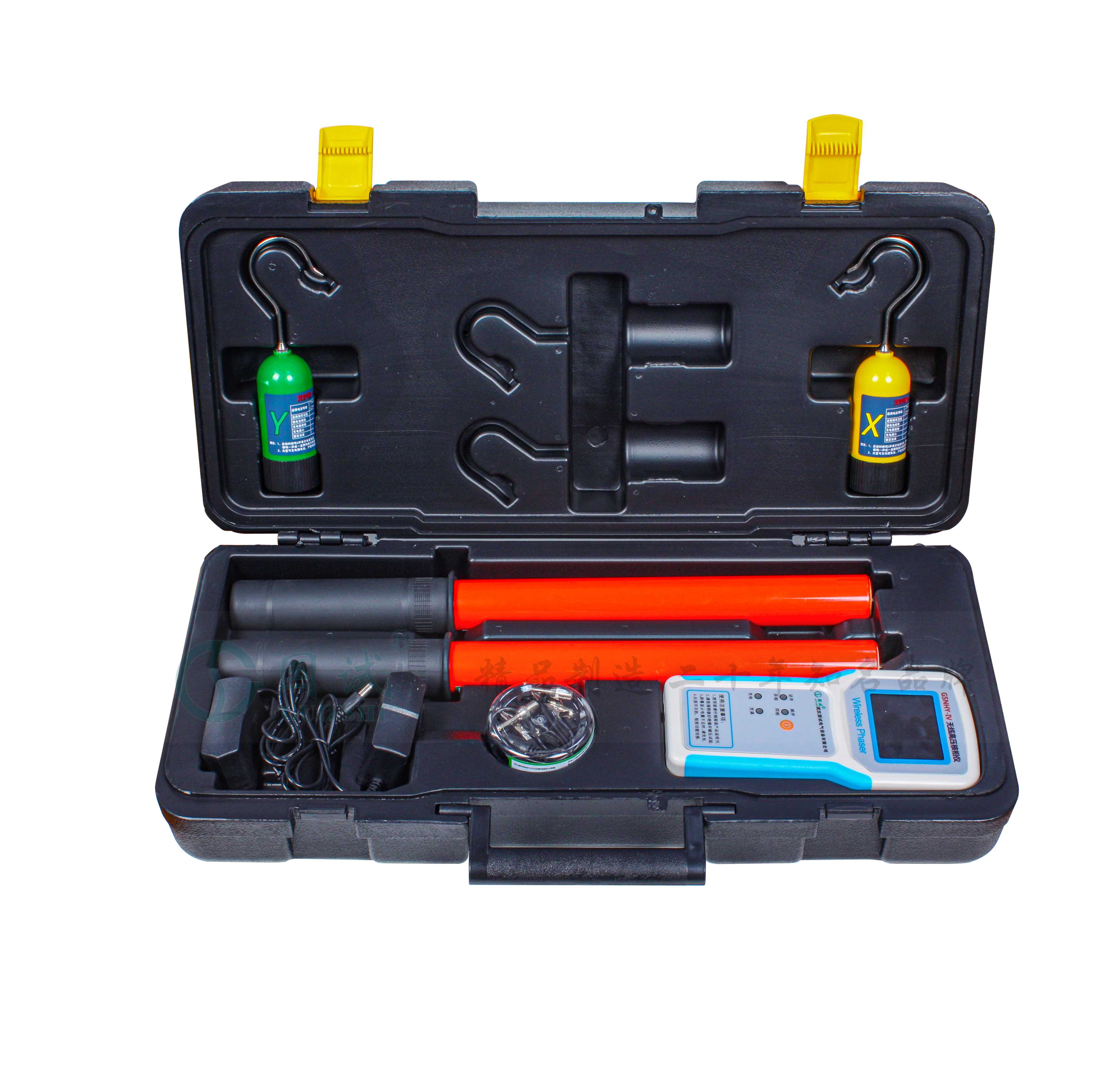

GSNHY-IV 无线高压核相仪

产品简介 Product Introduction

---



GSNHY-IV无线高压核相仪高压核相仪用于两条高压线路并网或环网核相。仪器适用于220V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。

仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。

执行标准：DL/T 971-2017《带电作业用便携式核相仪》



产品特征 Product Characteristics

---



1. 1、覆盖220V~220kV全电压等级，相位差误差≤5°，满足电力系统精准核相需求。
2. 2、3.2英寸彩屏同时显示2条线路的相位差、频率、矢量图及同异相结果，信息直观全面。
3. 3、真人语音播报测量结果与操作步骤，降低操作难度，提升现场易用性。低功耗+长续航：低功耗设计搭配智能关机，适合长时间野外作业。



产品参数 Product Parameters

---



1. 1、相位差准确度：误差≤5°。
2. 2、仪器包装尺寸：长56cm*宽26cm*高13cm。
3. 3、整机重量：约4KG。
4. 4、工作环境：-35℃--- +45℃ 湿度≤95%RH。
5. 5、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
6. 6、高压测量时泄漏电流<10uA。
7. 7、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。
8. 8、发射器和接收主机均内置可充电锂电池，配置5V充电器。
9. 9、连续1小时无操作自动关机。
10. 10、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
11. 11、真人语音提示测量结果和操作步骤。
12. 12、发射器和接收主机的最大传输视距约100米。
13. 13、可跨电压测量范围为220V～220kV。
14. 14、频率准确度：±0.1HZ。

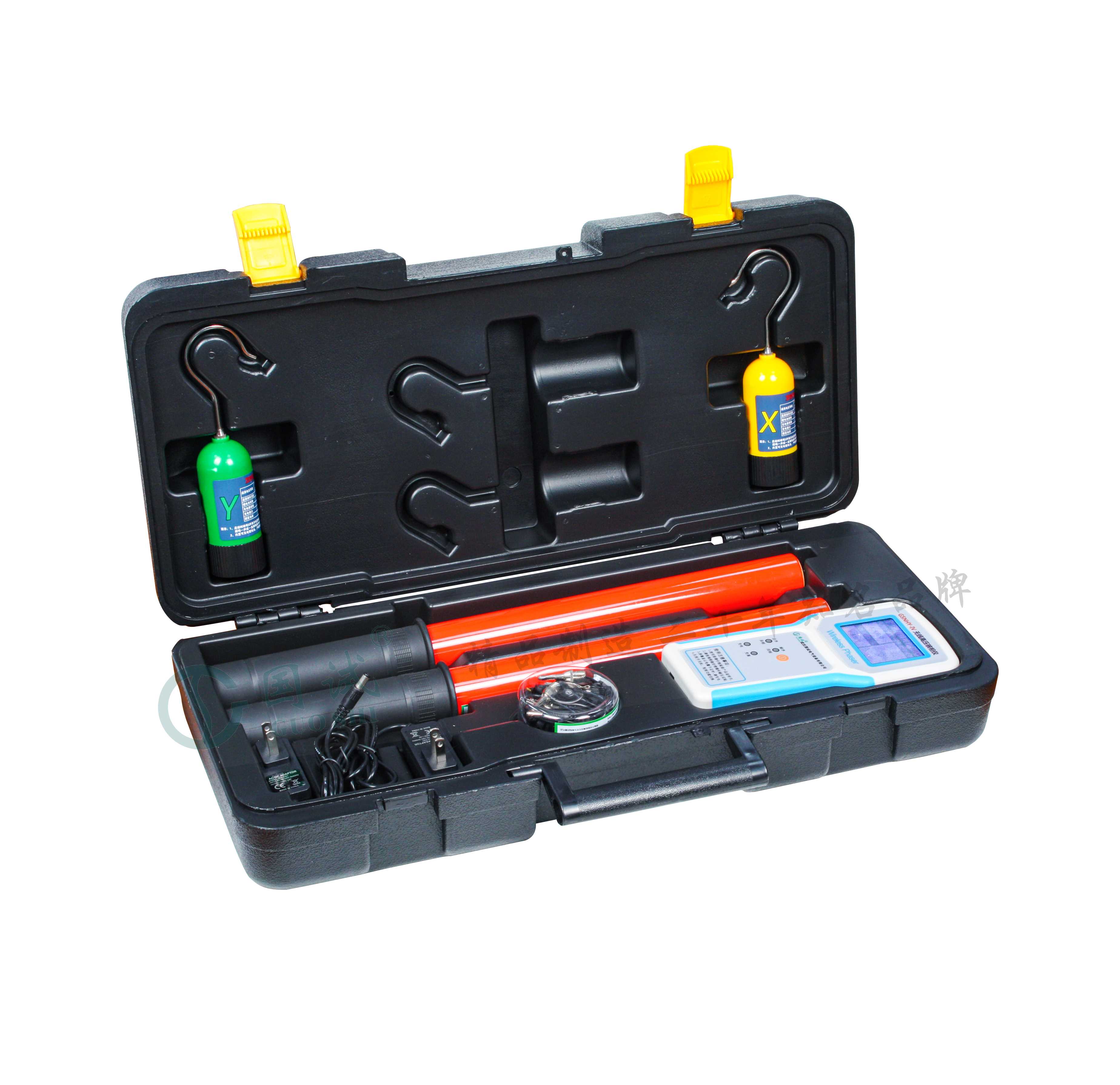

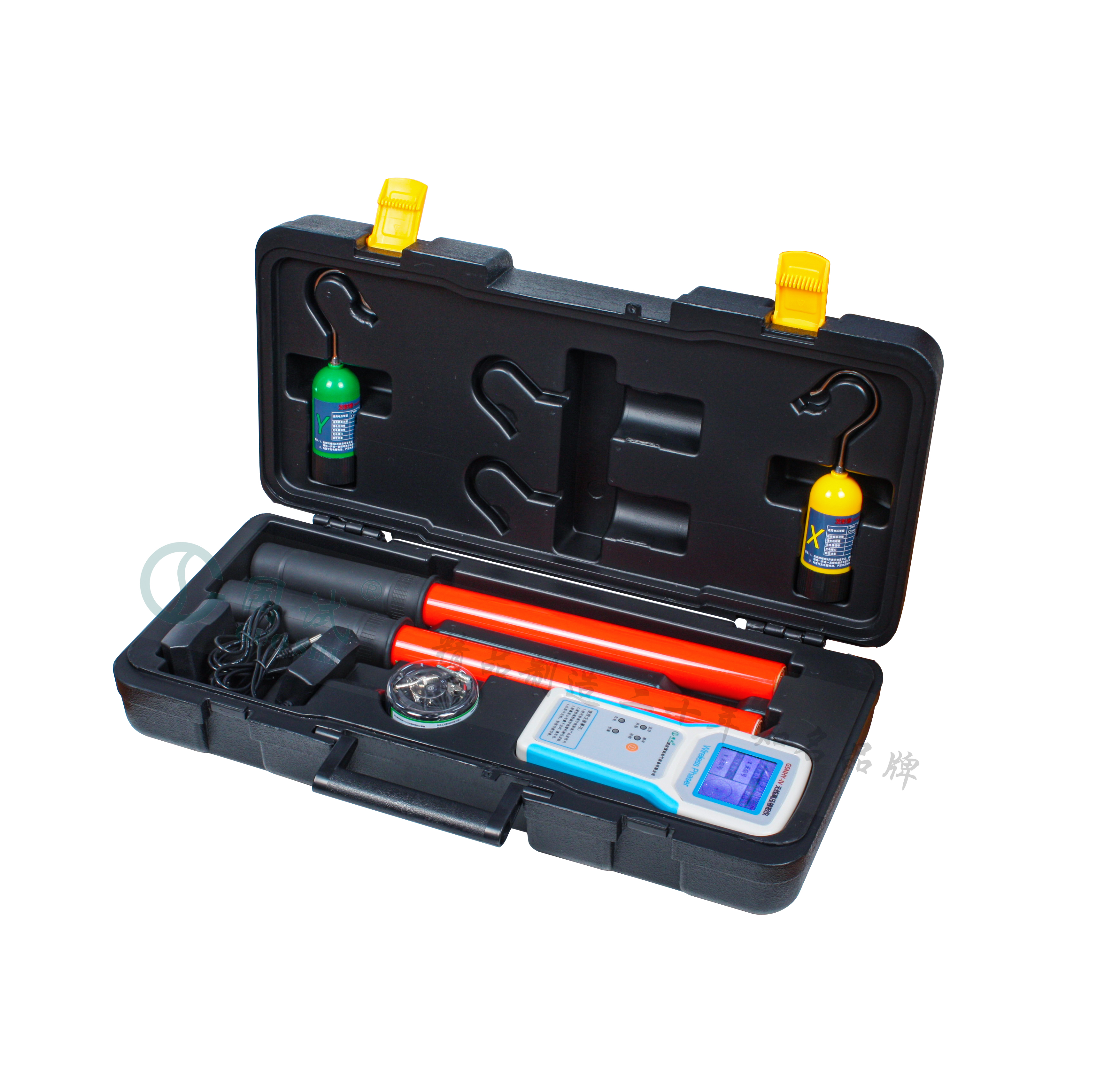

配置清单 Configure The Manifest

---



序号	数量	名称
1	塑料机箱	一个

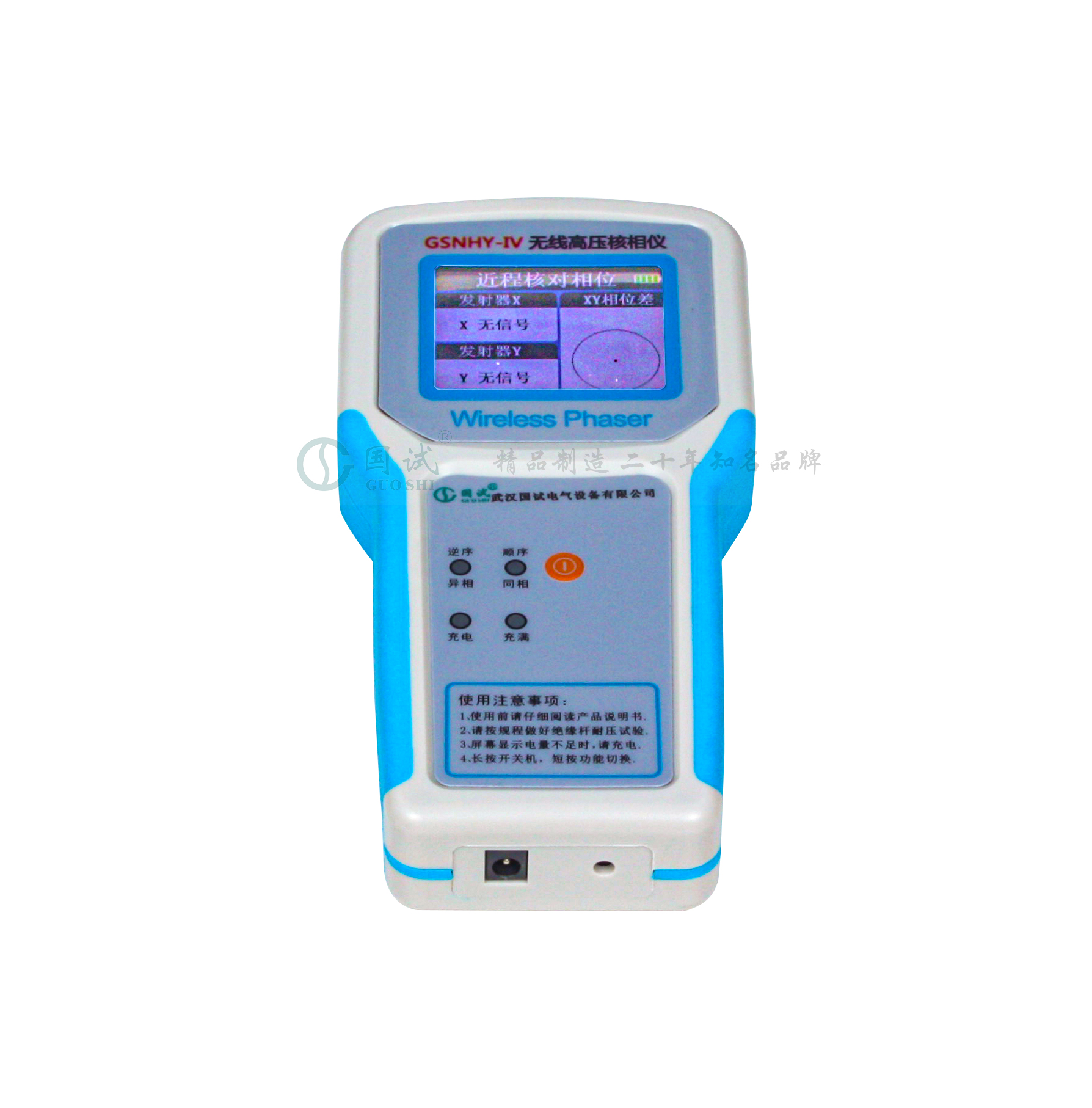

2	接收主机	一个

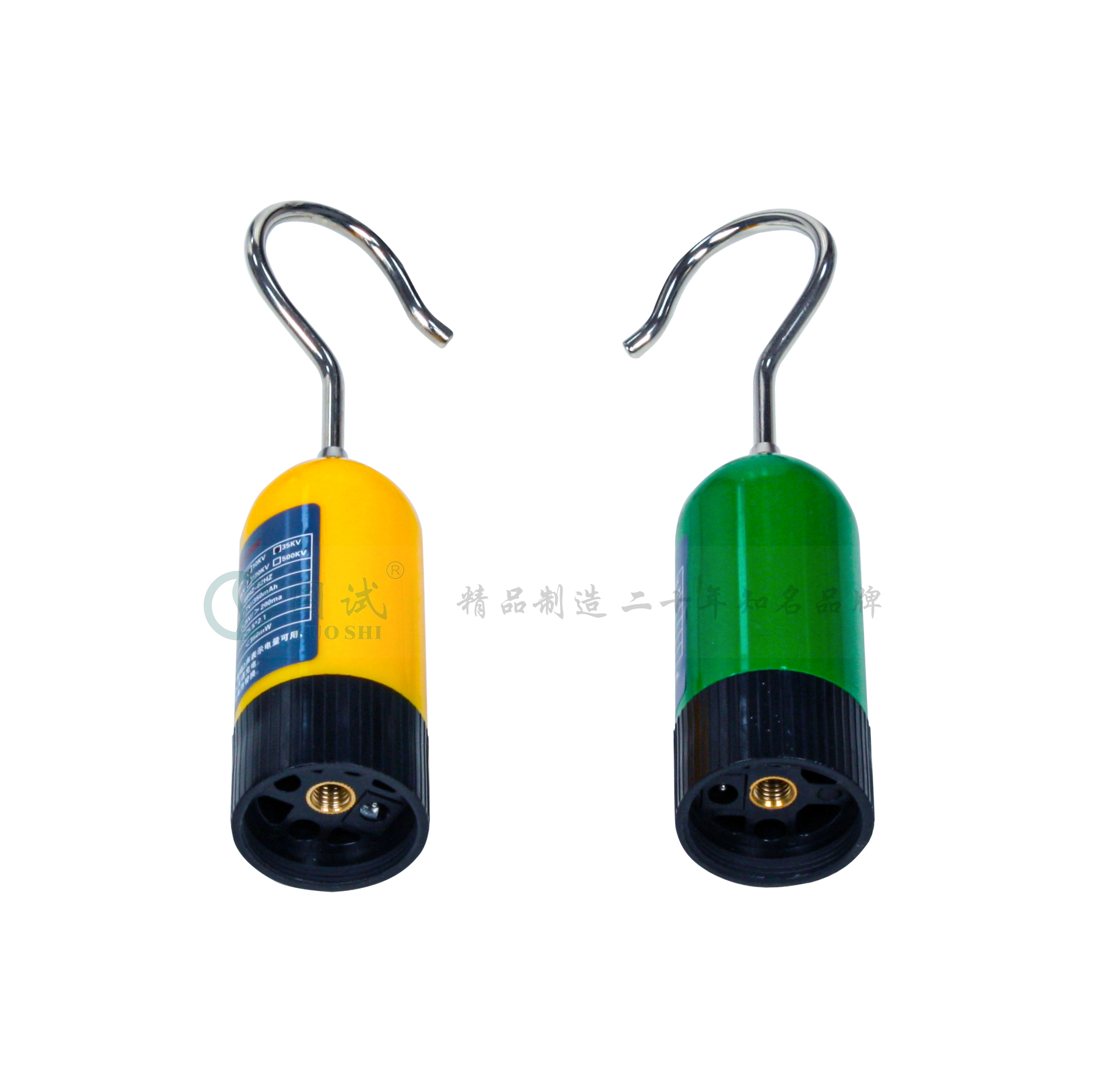

3	X发射器	一个
4	Y发射器	一个
5	伸缩式绝缘杆(3米)	二根
6	尖头端子	二个
7	充电器(5V/1A)	二个
8	自检测试线	二条
9	接地线	二条
10	说明书	一本
11	合格证	一份
12	保修卡	一份
13	检验报告	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
