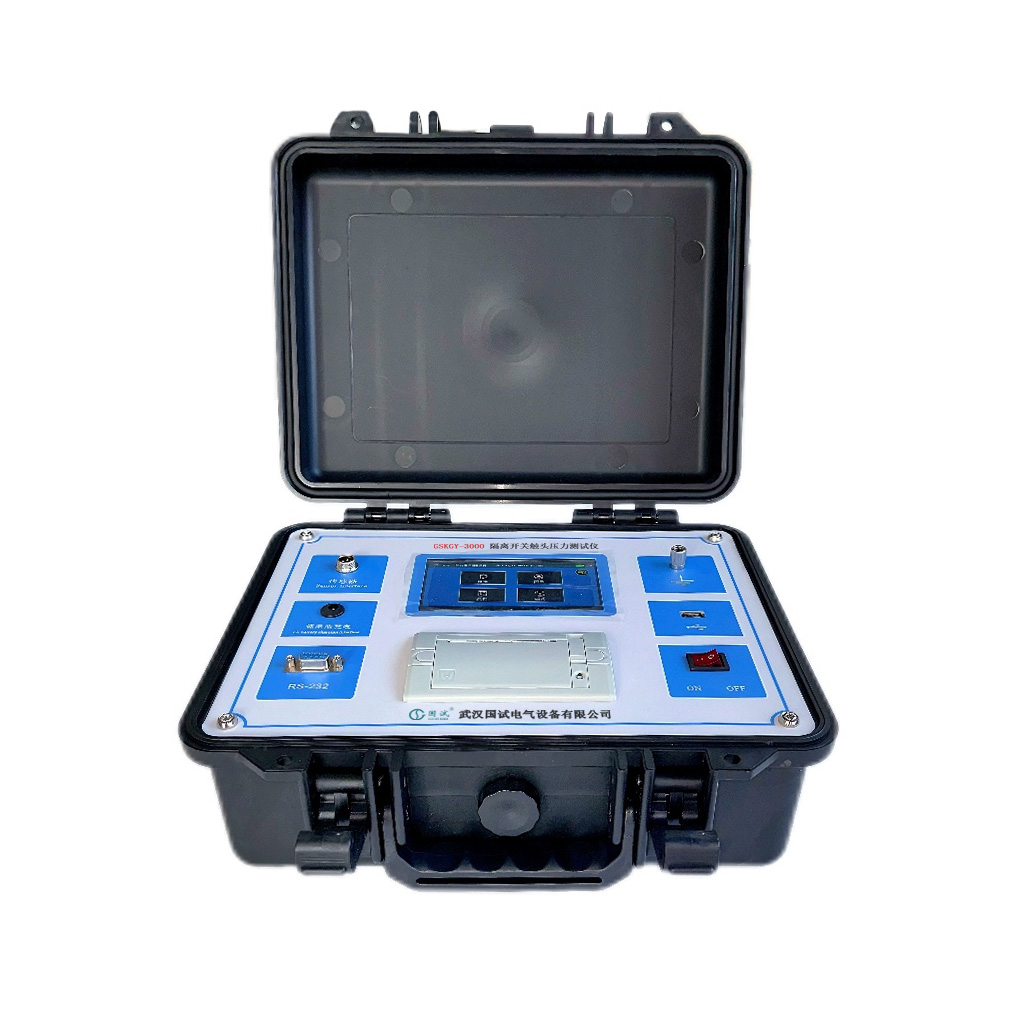

GSKGY-3000 隔离开关触头压力测试仪



产品概述 Product Overview

---



配网梅花触头断路器是电力系统中使用量最大、应用范围最广泛的高压开关设备。它的运行处于封闭柜体中，无法直接观测，容易产生机械或电气方面的故障。尤其是触指接触部分的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环最终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

针对目前发供电系统的配网梅花触头开关，我公司自行开发了一种用于测量配网梅花触头专用的智能型压力测试仪，它只要将测试模拟动触头的定开距传感器插入梅花开关静触头中（一般是带有弹簧的部份称为静触头），就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。具有测试准确，易于操作，重复性好等特点，解决了现场梅花触头压力测试的难题。

参考标准：GB/T 1984-2014《《高压交流断路器》

                 DL/T846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》



产品特点 Product Features

---



1. 工作环境：-10～40℃，≤80%RH  大气压力  86～106kpa
2. 电源电压：机内锂电池：≤20W
3. 测量范围：≤1000N   误差：≤±（1％rdg＋1N）
4. 梅花触头：常规直径35mm、49mm、55mm、79mm、109mm
5. 注意：梅花触头尺寸可以根据现场实际定制。
6. 内置锂电池，电源工作时间：≥6小时（可定制）。
7. 充电方式：专用充电器接面板锂电池充电接口充电；
8. 传感器信号线长度：3m
9. 绝缘电阻：＞2MΩ
10. 介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。



产品参数 Product Parameters

---



1、工作环境：-20～40℃，≤80%RH  大气压力  86～106kpa

2、电源电压：AC220V±10%  50Hz±10% 或机内锂电池功率：≤20 W

3、测量范围：≤1000 N   误差：≤1％

4、测量直径（触指开距）：15mm～90mm 大于90mm（可定制）

5、内置锂电池，电源工作时间：≥6小时（可定制）。

6、充电方式：专用充电器接面板锂电池充电接口充电；

7、传感器信号线长度：10m

8、绝缘电阻：＞2MΩ

9、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。



配置清单 Configure The Manifest

---



序号	名称	数量
1	测试主机	一台
2	压力传感器	一套
3	梅花触头夹具(35,49,55,79,109各一对)	一套
4	传感器信号线	一根
5	游标卡尺	一把
6	充电器	一套
7	打印纸	一套
20	说明书	一份
21	检验报告	一份
22	合格证	一份
23	保修卡	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
