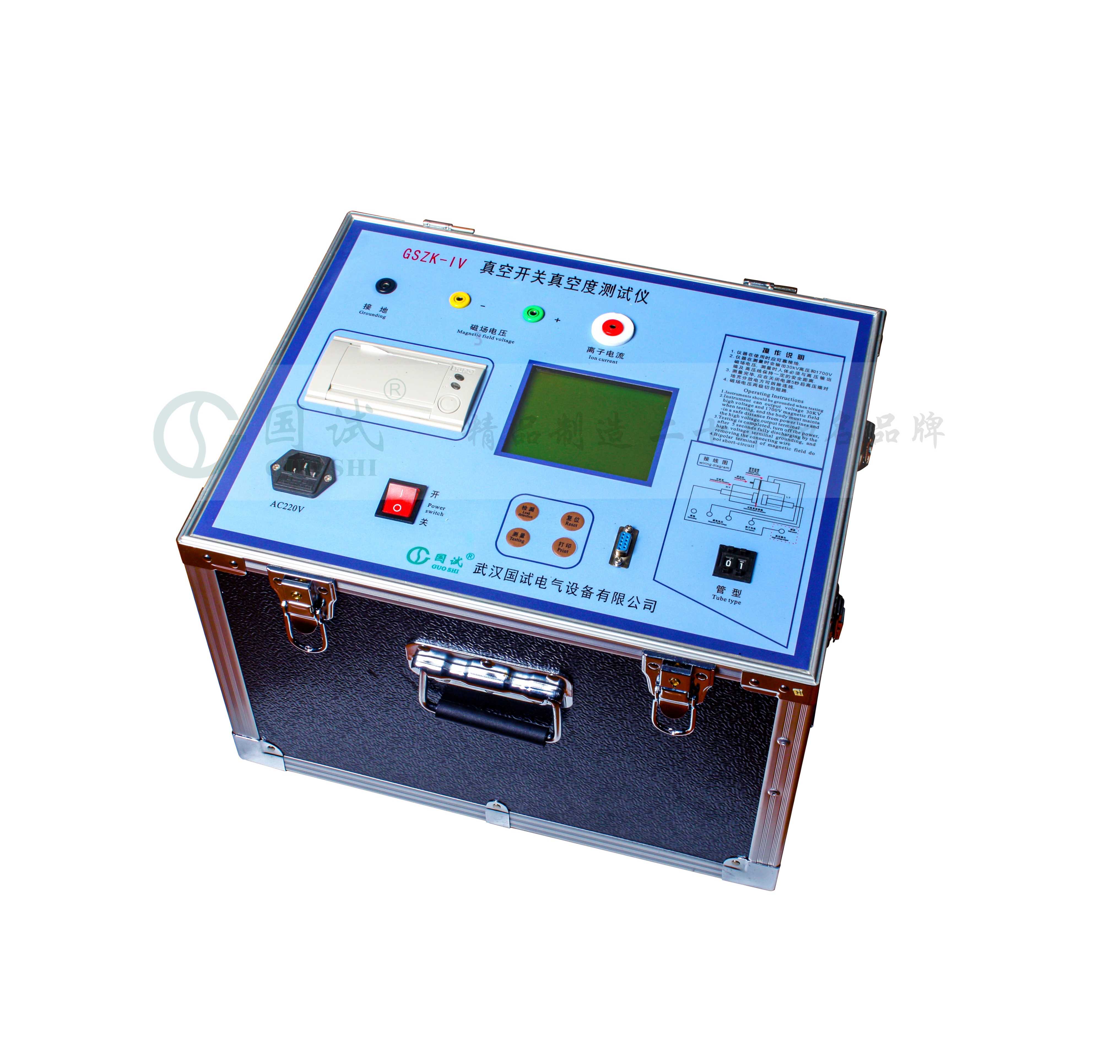

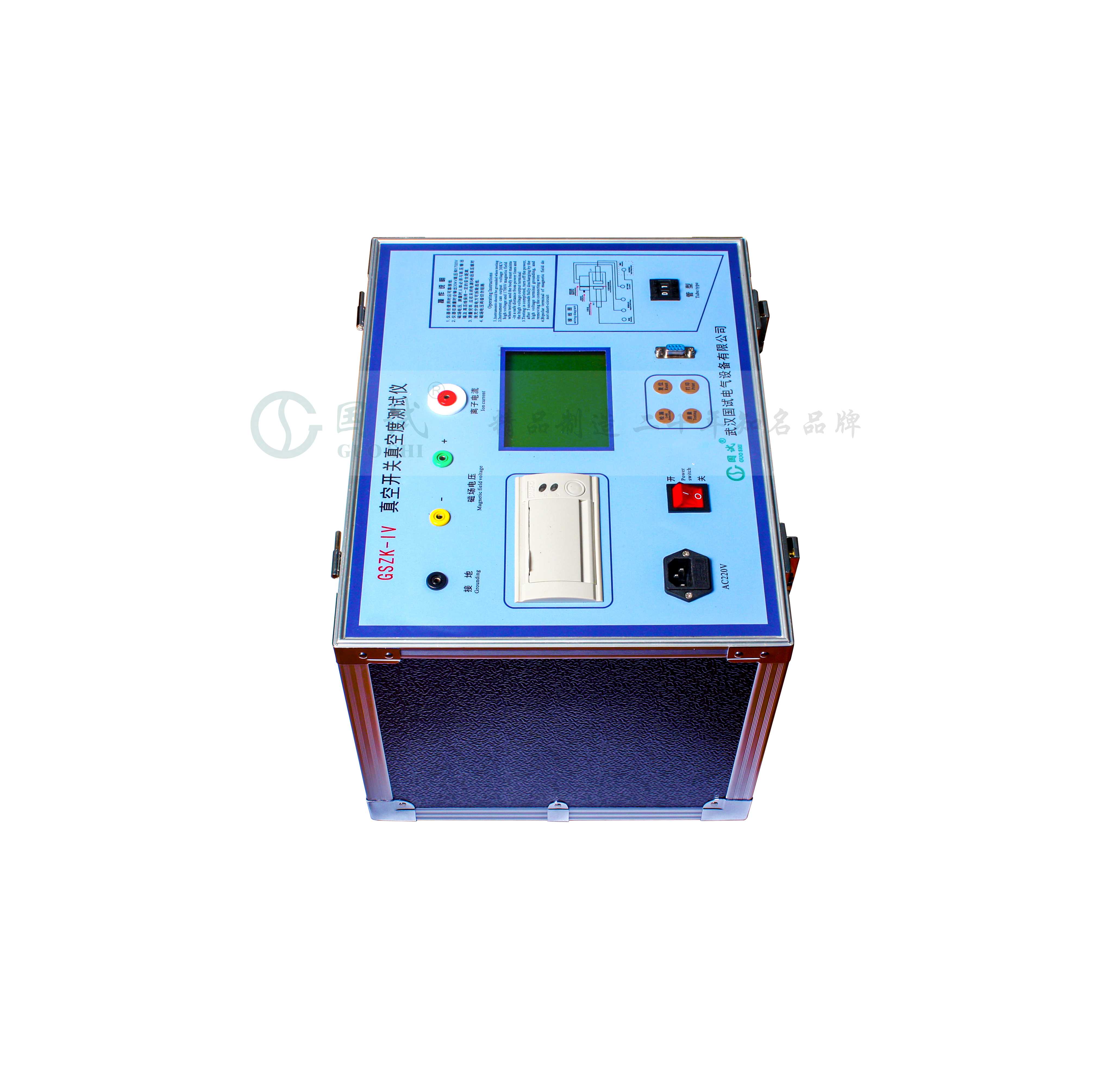

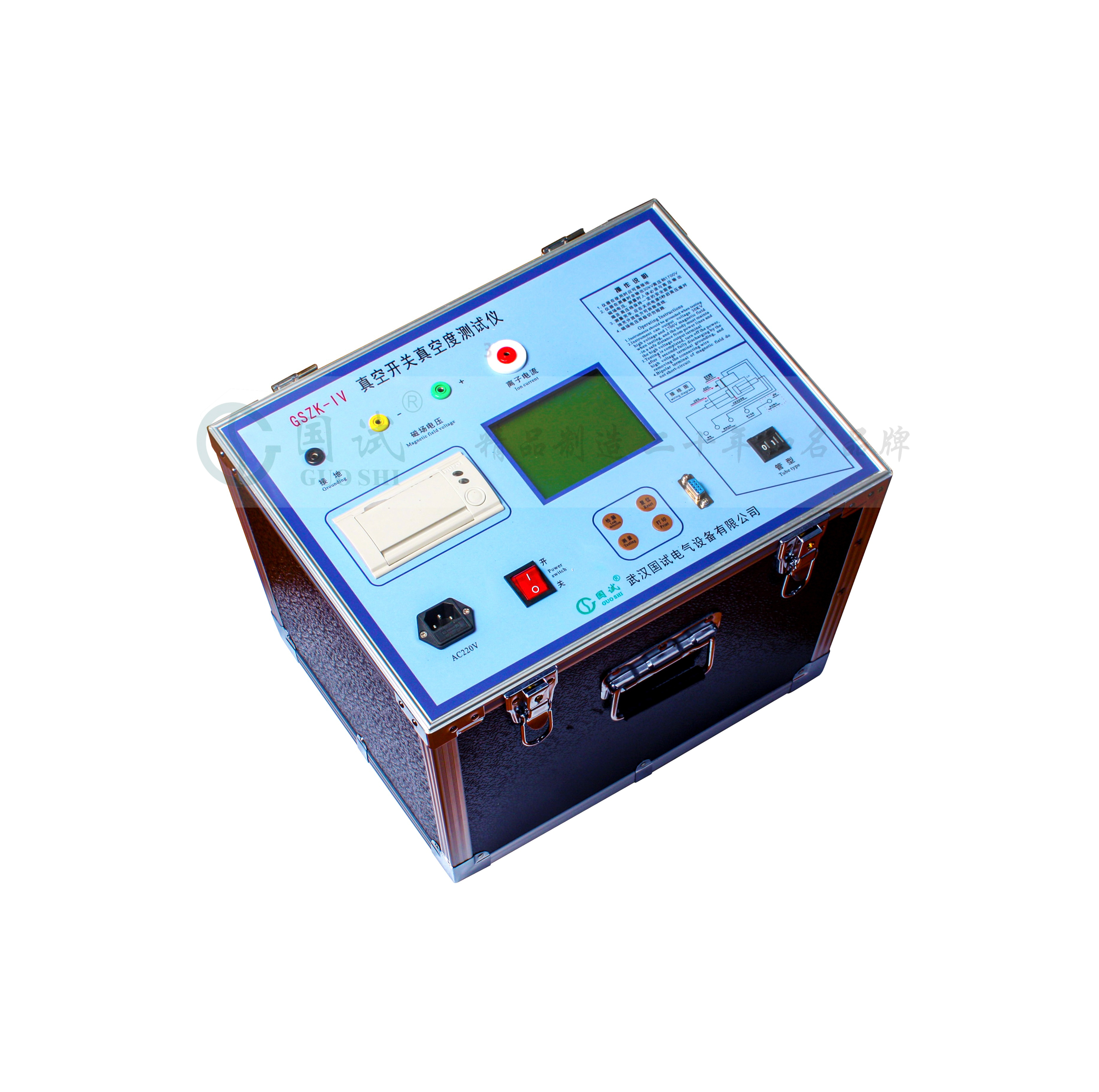

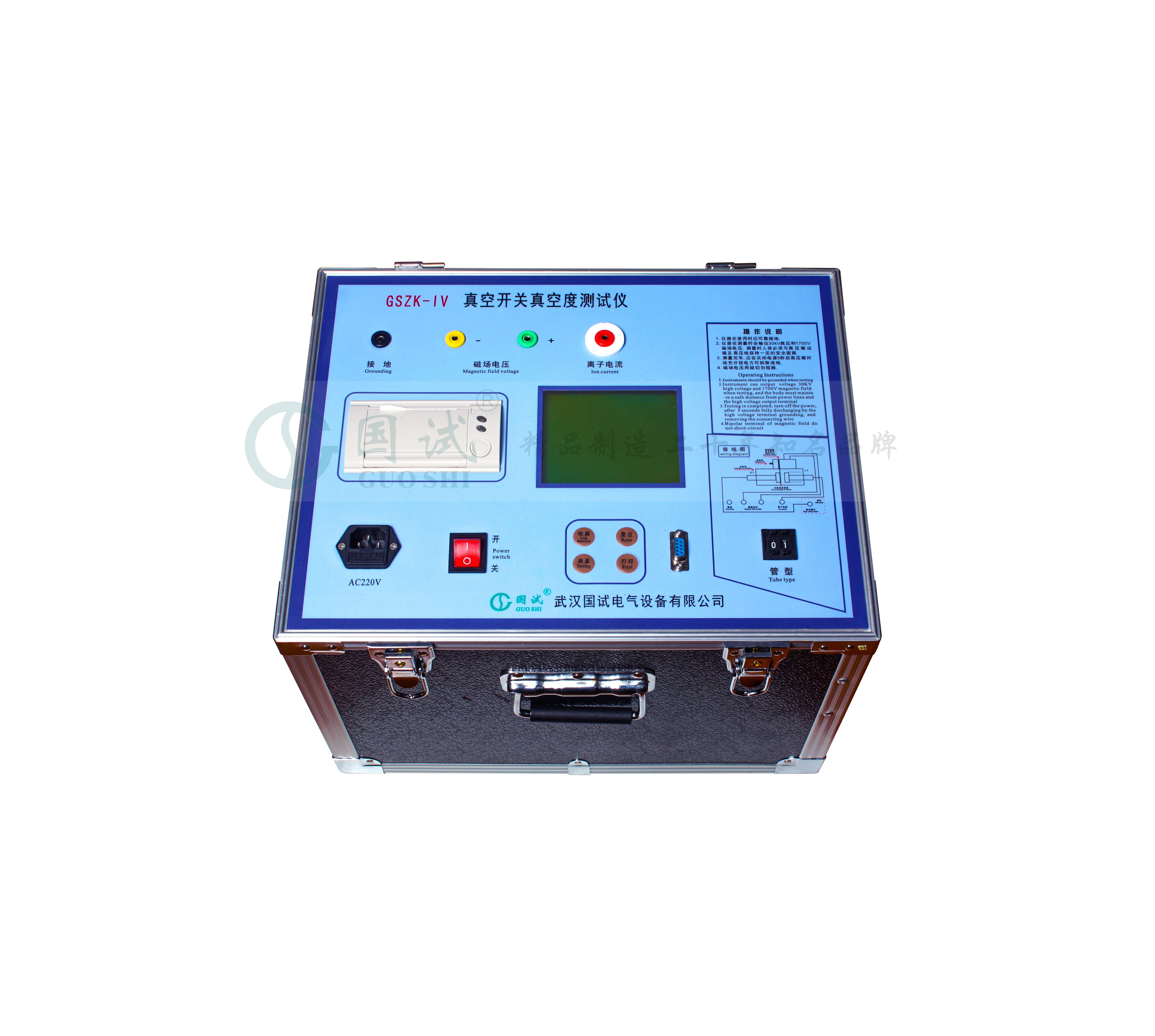

GSZKD-IV 真空开关真空度测试仪
断路器（开关）测试仪器
GSZKD-IV 真空开关真空度测试仪是我公司在 GSZKD-III型的基础上根据现场用户的反映改进的最新产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。其采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。
产品概述 Product Overview
GSZKD-IV 真空开关真空度测试仪是我公司根据现场用户的反映改进的最新产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。
真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。GSZKD-IV 真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。
参考标准：GB/T 1984-2014《高压交流断路器》
DL/T846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》
DL/T 846.9-2004《高电压测试设备通用技术条件 第9部分:真空开关真空度测试仪》
产品特点 Product Features
头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。
在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
产品参数 Product Parameters
- 检测对象：各种型号真空开关管。
- 检测方法：采用新型励磁线圈进行真空管的不拆卸测量。
- 适用范围：本仪器为一机多用型，可测多种型号真空开关。
- 检测范围：10-5—10-1 Pa
- 测量精度：10-5—10-4 Pa，5% 10-4—10-3 Pa，5%
10-3—10-2 Pa，5% 10-2—10-1 Pa，5%
- 磁场电压：1700V、850V
- 脉冲电场高压：30KV、15KV
- 测试真空度时开关管开距：正常使用开距。
- 使用环境：-20℃~40℃
- 外形尺寸：410×320×360(mm) 重量：21kg
- 采样器：磁控线圈
配置清单 Configure The Manifest
|
序 号 |
名 称 |
数 量 |
|
1 |
主机 |
一台 |
|
2 |
测试线 |
一套 |
|
3 |
磁控线圈 |
一只 |
|
4 |
弹性捆绑带 |
一根 |
|
5 |
线圈吊带 |
一根 |
|
6 |
电源线 |
一根 |
|
7 |
打印纸 |
二卷 |
|
8 |
说明书 |
一本 |
|
9 |
合格证 |
一份 |
|
10 |
保修卡 |
一份 |
|
11 |
检验报告 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
