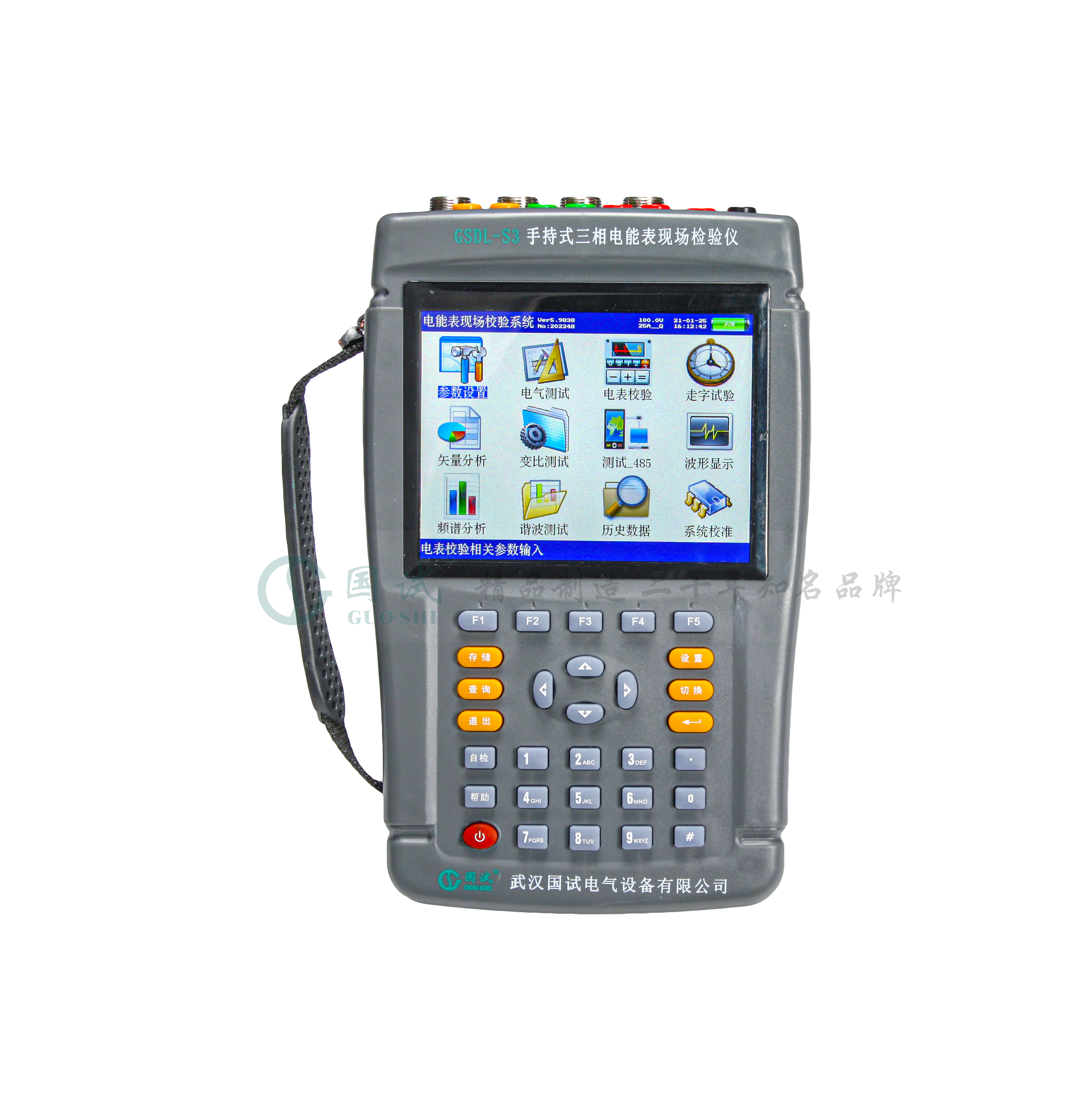

GSDNJ-S3000S 智能三相电能表现场检验仪(WIFI)



产品简介 Product Introduction

---



       GSDNJ-S3000S智能三相电能表现场检验仪是一种新型的电能表现场校验仪器。在具备传统电能表现场校验仪全部功能的基础上，打破传统模式，创新采用Windows系统智能型手持终端以无线WiFi模式对测试单元进行操控，实现操作人员对仪器的远程操控，又方便了管理者对现场测试情况的直观了解、监督。

该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。内置大容量数据存储器，可存储50000块表的检测数据；掉电后数据可保存100年以上；智能手持终端自带数据管理软件，对储存的测试数据进行统一管理，报表生成及打印。

仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

参考标准：DL/T 826-2002《交流电能表现场测试仪》

                 DL/T 448-2016《电能计量装置技术管理规程》



产品特征 Product Characteristics

---





1. 具备两种操作模式：既可以通过平板电脑WiFi无线操控的模式，也可以单机操作，仪器本身具备大屏幕真彩色液晶显示屏。
2. 外配扫描枪，条形码、二维码扫描功能，直接扫描被测表的识别号及用户信息；
3. 外置U盘可直接拷贝内部储存的数据，自动识别U盘，简单便捷.
4. 高清摄像头，方便进行现场拍照、录音、录像等取证工作；
5. 直观显示向量图，并直接给出三相三线计量装置192种接线判定结果并给出各种情况的电量追补系数及接线改正的详细说明；
6. 可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT的一次电流和二次电流、变比、极性；
7. 智能手持终端采用目前最为稳定的也是人们最熟悉的Windows 7操作系统，高分辨率真彩液晶触摸屏，操作简便、易学；通过无线WiFi对测试单元进行操控，实现远程测控。
8. 主机（测试单元）采用大屏幕高点阵彩色液晶显示器；汉字、图形化显示，清晰度高；可独立完成全部实验
9. 内置大容量数据存储器，可存储50000块表的检测数据；掉电后数据可保存100年以上；
10. 智能终端可以播放用户操作指导视频，便于使用人员熟练掌握仪器的使用方法。
11. 可显示各相电压和电流的实时波形，用于判断电压和电流的质量是否良好；
12. 可进行2～50次谐波的检测，显示各次谐波的含量或幅值；可自动计算总谐波失真度；
13. 智能手持终端自带数据管理软件，对储存的测试数据进行统一管理，报表生成及打印；



产品参数 Product Parameters

---



1. 输入电压：AC50~450V；
2. 电流量程：5A（内置电流互感器）、小钳表5A、25A（标配）、中号钳表100A、500A（选配）、大钳表400A、2000A（选配）；
3. 频率范围：45Hz ~65Hz，准确度：±0.01Hz；
4. 相位测量范围：0°~360°，准确度：±0.1º；
5. 电流、电压、有功功率、有功电能准确度等级：0.02、0.03、0.05（内置电流互感器），0.2或0.5（钳型电流互感器）；



配置清单 Configure The Manifest

---



序号	数量	名称
1	主机	一台
2	外包装箱	一个
3	光电采样器(手动)	一套
4	钳形互感器（5A/25A）	三把
5	钳形互感器（400A/2000A）	三把
6	电压测试线	一套
7	电流测试线	一套
8	充电器（12.6V/2A)	一个
9	232通讯线	一根
10	485测试线	一根
11	脉冲表测试线	一根
12	10mm鱼夹（黄绿红各3，黑1）	十个
13	5mm鱼夹（黄绿红黑各1）	四个
14	4mm插片（黄绿红各2）	六个
15	说明书	一本
16	合格证	一份
17	保修卡	一份
18	检验报告	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
