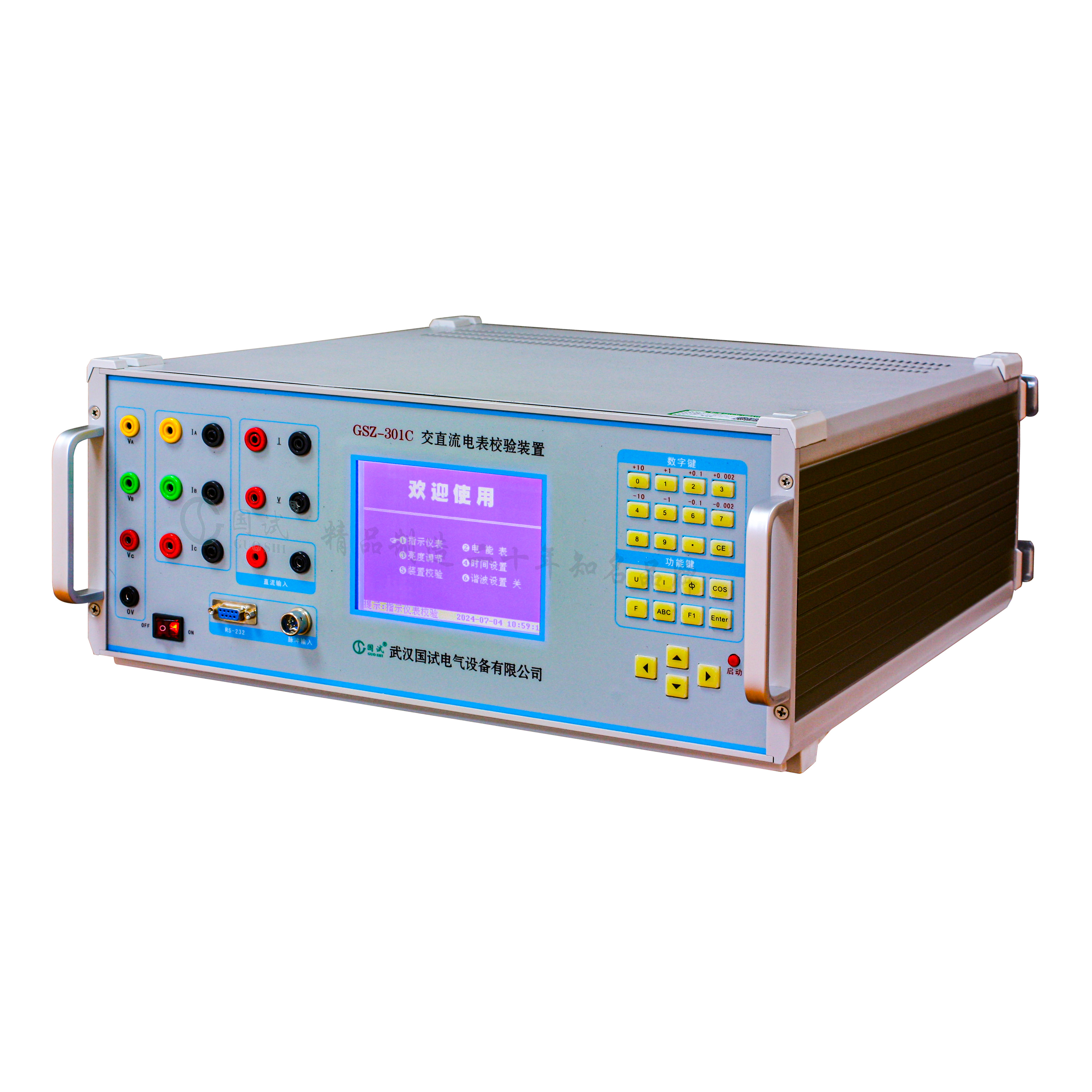

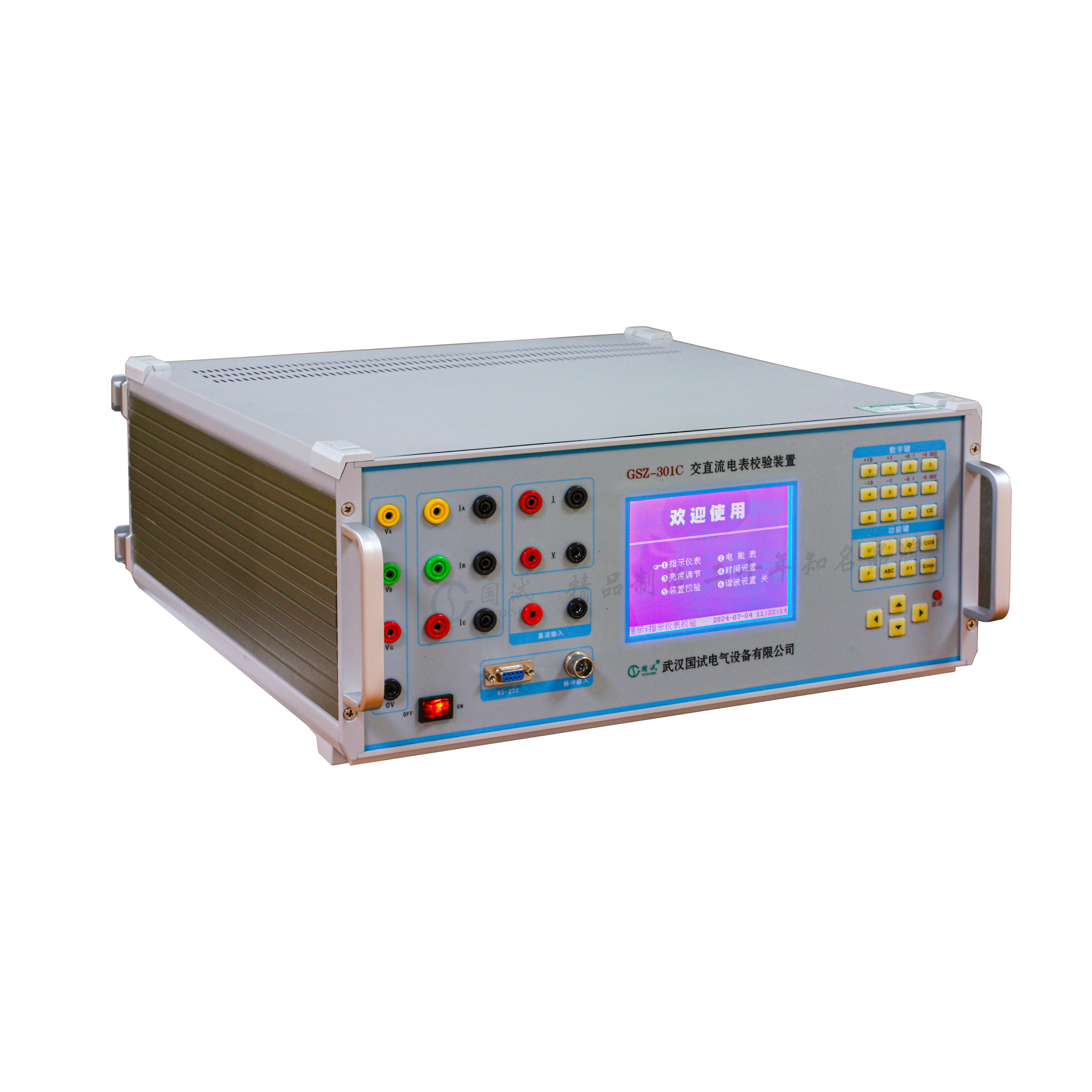

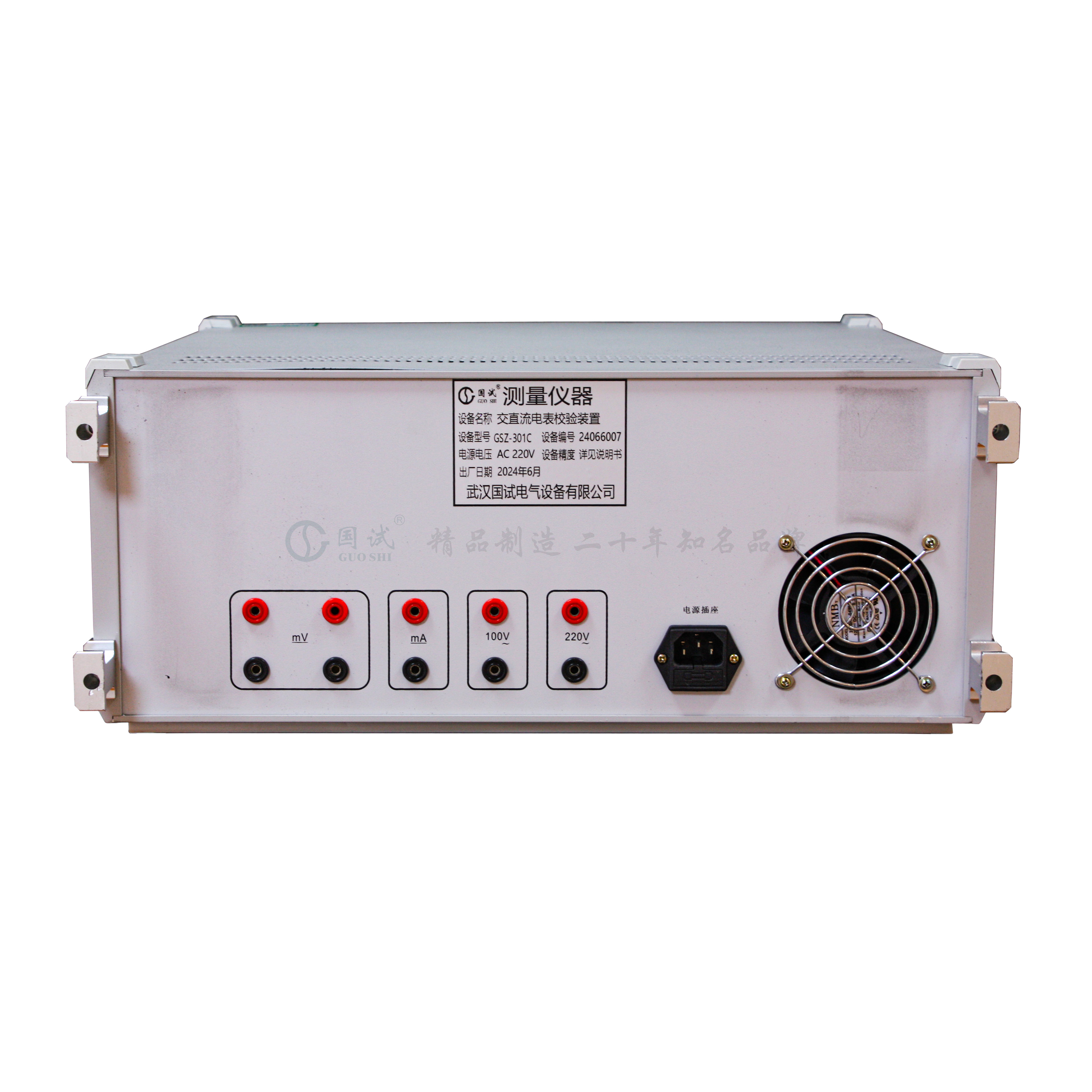

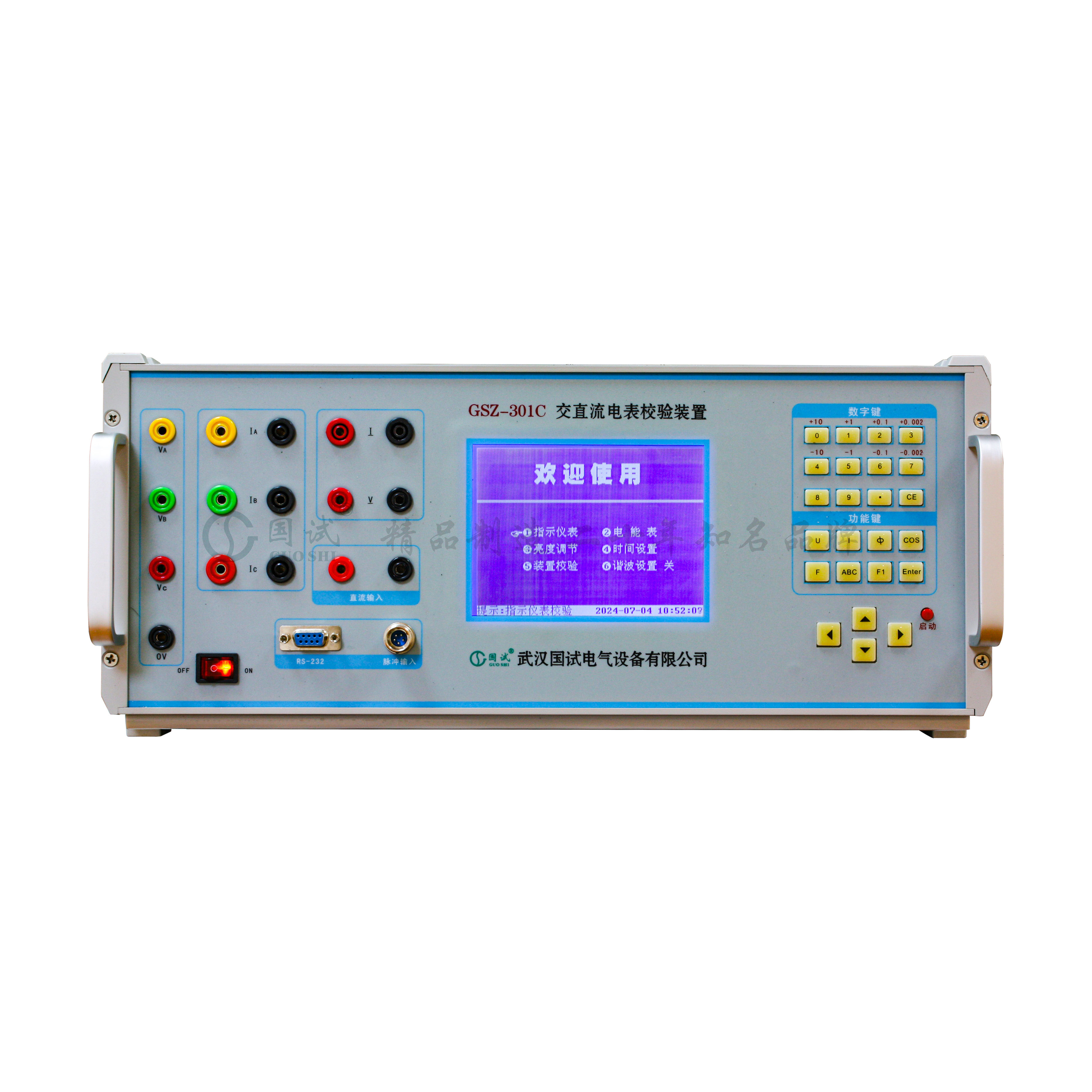

GSZ-301F 交直流仪表变送器校验装置



产品概述 Product Overview

---



GSZ-301F交直流仪表变送器校验装置是我公司应用最新科研成果推出的高技术产品。该产品引用先进的设计理念，依据JJF1923-2021，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。功能强大，表源一体，不需另配标准表即可手动或自动校验各种指示仪表、变送器、电能表

参考标准：JJG 601-2022《时间检定仪检定规程》

                 JJG 124-2005《电流表、电压表、功率表及电阻表》

                JJG 307-2006《机电式交流电能表检定规程》



产品特点 Product Features

---



1. 基于DSP的数字信号合成和数据采集处理技术，使得装置输出稳定可靠。
2. 装置综合精度高、指标优。
3. 配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理。
4. 电压、电流量程可根据被试表设定，自动换档。
5. 大屏幕液晶显示，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作简便，显示内容丰富。
6. 可输出交直流电压、电流，配有功率，频率，相位，功率因数及交直流电压电流标准。
7. 装置具有外部软件校准功能。
8. 可以任意设定负荷点方案，一键到位，操作快捷方便。
9. 多重保护：电源联动保护、限流保护、自动关闭功放输出等。
10. 严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好。
11. 德国标准机箱，体积小、重量轻。



产品参数 Product Parameters

---



项目		指标
电压	交流量程	基本量程：25V、100V、250V、600V
		自设量程：0V～720V
	直流量程	基本量程：100mV、25V、100V、250V、600V、1000V
		自设量程：0mV～120mV及 0V～720V
	调节范围	0～120%UN（基本量程）（1000V除外）
	调节细度	0.002% UN
	最大输出容量	≥20VA/相
	精度	0.05级（直流100mV为0.1级）
电流	交流量程	基本量程：0.1A、1A、5A、25A
		自设量程：0A～30A
	直流量程	基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A
		自设量程：0μA～24mA及 0A～30A
	调节范围	0～120%IN（基本量程）
	调节细度	0.002% IN
	最大输出容量	≥25VA/相
	精度	0.05级
频率	调节范围	45～65Hz
	调节细度	0.01Hz
	精度	±0.01Hz
相位	调节范围	0°～359.99°
	调节细度	0.01°
	精度	±0.2°（额定电压、电流满量程输出时）
三相功率精度	0.05级（无功0.2级）
三相电压对称度	三相四线120°±0.2° 三相三线60° ±0.2°
电压电流波形失真度	＜0.3%
谐波分量	2～31次（超过11次的，只能设置奇次谐波）
电压、电流、功率稳定度	≤0.01%（1分钟）
测量精度	0.02级（0±20mA、0±10V）
装置综合误差等级	0.05级
重量	18kg
体积	432×428×175 mm3
供电电源	AC 220V±10%



配置清单 Configure The Manifest

---



序号	数量	名称
1	主机	一台
2	包装箱	一个
3	电源线	一根
4	测试导线	一套
5	USB转232接口线	一根
6	脉冲线	一根
7	软件U盘	一个
8	说明书	一本
9	合格证	一份
10	保修卡	一份
11	检验报告	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
