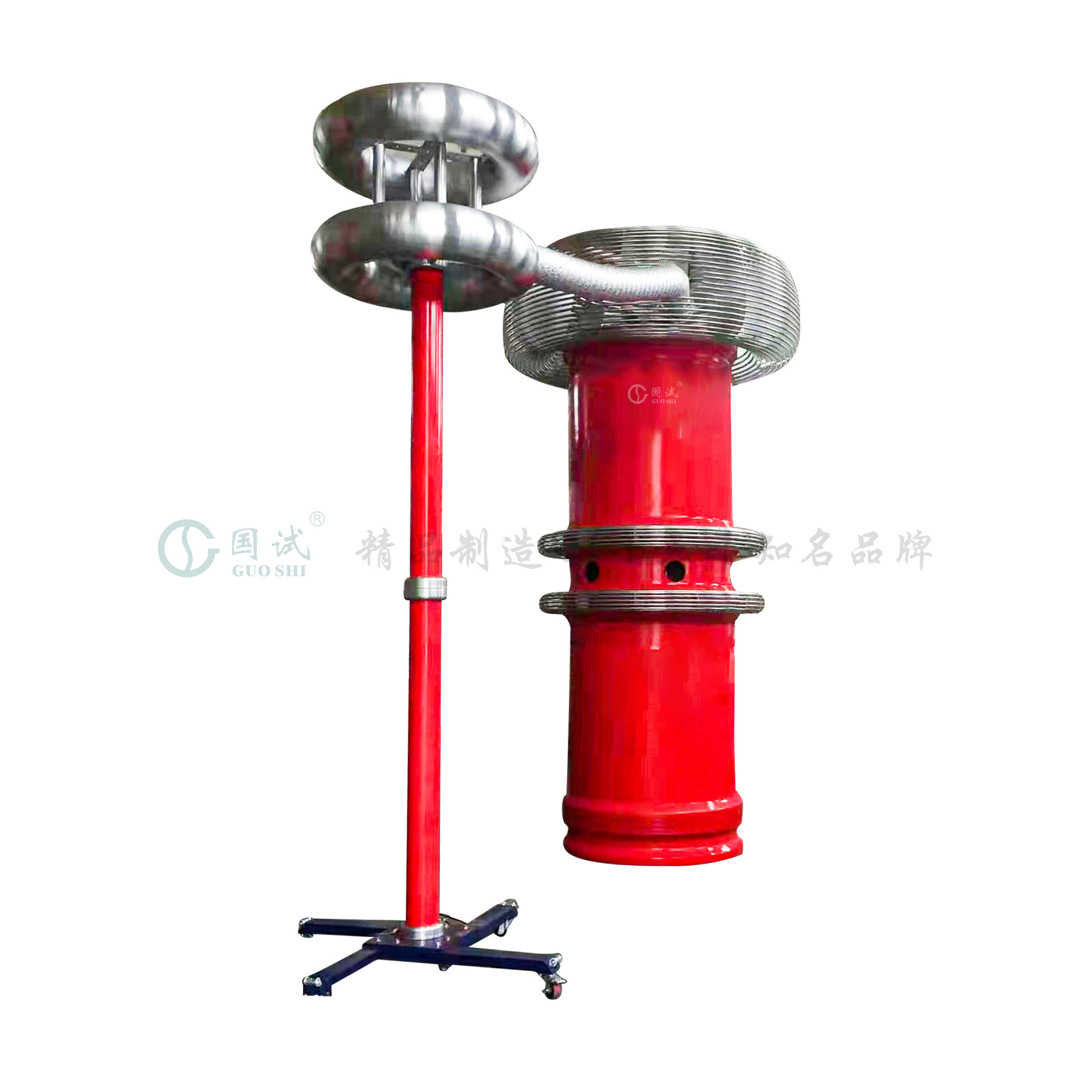

GSBXB-4000KVA/800KV 变频串联谐振试验装置
串联谐振耐压装置
该设备适用于以下电力设备交流耐压试验： 1、满足110kV/630mm2电缆3Km的交流的交流耐压试验，电容量≤0.603uF，试验频率30-300Hz，最高试验电压128kV，试验时间60min。 2、满足220kV/630mm2电缆1.2km的交流的交流耐压试验，电容量≤0.1728uF，试验频率30-300Hz，最高试验电压216kV，试验时间60min。 3、满足500kV电力系统，电力变压器、互感器、绝缘子、穿墙母排、GIS、断路器，交流耐压试验试验频率为45-65Hz，适用于被试品电容量≤0.0215uF，最高试验电压740kV，试验时间60min。 4、满足110kV，电力系统，电力变压器、互感器、绝缘子、穿墙母排、GIS交流耐压试验试验频率为45-65Hz，最高试验电压265kV。 5、满足220kV，电力系统，电力变压器、互感器、绝缘子、穿墙母排、GIS交流耐压试验试验频率为45-65Hz，最高试验电压495kV。
产品概述 Product Overview
该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
参考标准：
GB 50150-2016《电气装置安装工程电气设备交接试验准》
DL/T596-2021《电力设备预防性试验规程》
DL/T 849.6-2016《电力设备专用测试仪高压谐振试验装置 第6部分：高压谐振试验装置》
DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》
JB/T 9641-2022《试验变压器》
GB/T 1094.6-2011《电力变压器 第6部分：电抗器》
GB/T 311.1-2012《绝缘配合 第1部分：定义、原则和规则》
DL/T846-2016《高电压测试设备通用技术条件》
GB 4793-2024《测量、控制和实验室用电气设备安全技术规范》
GB2900《电工名词术语》
GB4208《外壳防护等级》
GB/T16927-2011《高电压试验技术》
产品特点 Product Features
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
9. 能有效改善输出电压波形,有效防止谐波峰值对试品的误击穿。
10. 能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11. 不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭。
12.（选配）具备蓝牙无线传输功能，设备操作以及数据传输更加方便。
产品参数 Product Parameters
1.额定容量：4000kVA
2.输入电源：单相220V/三相380V电压，频率为50Hz
3.额定电压：800kV
4.额定电流：5A
5.工作频率：30～300Hz
6.波形畸变率：输出电压波形畸变率≤1%
7.工作时间：额定负载下允许连续60min
8.温 升：额定负载下连续运行60min后温升≤65K
9.品质因素：装置自身Q≥30(f=45Hz)
10.测量精度：系统有效值1.5级
试验时设备组合方式
|
设备组合被试品对象 |
电抗器 1000kVA/200kV四节 |
激励变压器 输出端选择 |
|
110kV，630mm2，3km交联电缆 |
电抗器4节并联 |
6 kV |
|
220kV，630mm2，1.2km交联电缆 |
电抗器4节两串两组并联 |
12 kV |
|
110 kV电力系统、母线、GIS等 |
电抗器2节串联 |
12 kV |
|
220 kV电力系统、母线、GIS等 |
电抗器3节串联 |
12 kV |
|
500 kV电力系统、母线、GIS等 |
电抗器4节串联 |
36 kV |
配置清单 Configuration manifest
|
序号 |
设备名称 |
型号及规格 |
数量 |
|
1 |
变频电源 |
GSCXB-200kW/220V/380V |
1台 |
|
2 |
励磁变压器 |
GSJLB200kVA/6kV/12kV/36kV/0.4kV/0.2kV |
1台 |
|
3 |
高压电抗器 |
GSDK-1000kVA/200kV |
4台 |
|
4 |
电容分压器 |
GSFRC-800kV/750pF |
1台 |
|
5 |
串联谐振测试线 |
|
1套 |
|
6 |
说明书 |
|
1份 |
|
7 |
检验报告 |
|
1份 |
|
8 |
合格证 |
|
1份 |
|
9 |
保修卡 |
|
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
图文介绍 Graphic Introduction
