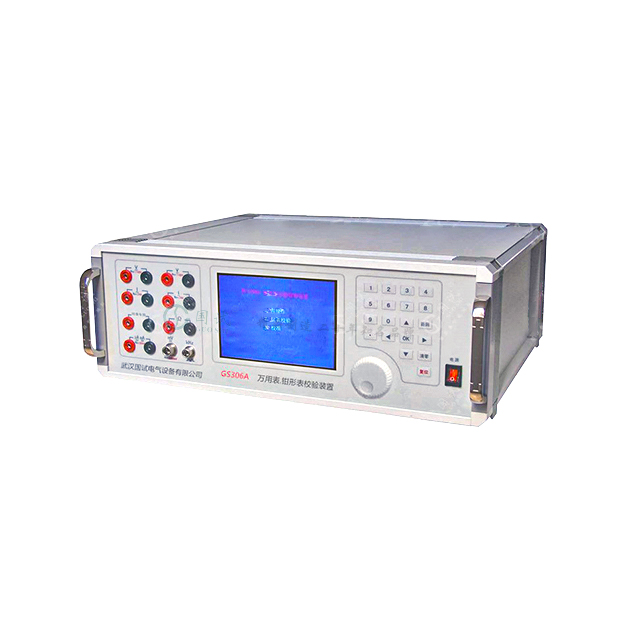

GSZ-306A 万用表校验装置

产品简介 Product Introduction

---



GSZ-306A万用表校验装置本装置是按照国家检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及JJG1587－2016《数字多用表校准规范》的要求而设计的单相0.05级交直流标准源。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好,功能丰富，包括检定、存储及查询功能。

装置采用彩色7寸触摸屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。

参考标准：JJG124－2005《电流表、电压表、功率表和电阻表检定规程》

                 JJG1587－2016《数字多用表校准规范》



产品特征 Product Characteristics

---



1. 可检验电力系统中各种数字式和指针式万用表、钳型电流表、各种工频电表（电压表、电流表、频率表、电阻表）的基本误差。
2. 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
3. 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
4. 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。



产品参数 Product Parameters

---



1. 交流电压量程：200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V ；

                                 最大输出容量：20VA；

2. 交流电流量程：2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A ；

                                 最大输出容量：20VA；

3. 交流电压、电流调节范围：0～120% FS（1000V量程除外），调节细度 5×10－5；
4. 工频交流电压：20V～1000V量程；准确度±(0.03%RD+0.02%FS)；稳定度≤0.02% FS /60s；

                                 200mV～4000mV量程；准确度±(0.3%RD+0.2%FS)；  稳定度≤0.08% FS /60s；

          工频交流电流：0.2A～20A量程；准确度±(0.03%RD+0.02%FS)； 稳定度≤0.02% FS /60s；

                                    2mA～40mA量程；准确度±(0.3%RD+0.2%FS)；稳定度≤0.08% FS /60s；

5. 频率调节范围 45～65Hz，调节细度 0.001Hz，调定值准确度 0.01Hz；
6. 工频有功功率准确度(50V≤U≤400V，PF≥0.5)   0.2% FS；
7. 交流电压、电流输出波形失真度≤0.3%；
8. 钳形表200A线圈准确度±0.5%；600A线圈准确度±0.5%；1000A线圈准确度±1%；
9. 直流电压量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；

最大输出容量  20W；

10. 直流电流量程　20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、 5A、10A、20A； 最大输出容量  20W；
11. 直流电压、电流调节范围 0～110% FS（1000V量程除外），调节细度5×10－5；
12. 直流电压、电流输出稳定度≤0.02% FS /60s（峰－峰值）；     纹波≤1% FS；
13. 直流电压调定值准确度±(0.03%RD+0.02%FS)；
14. 直流电流调定值准确度±(0.06%RD+0.04%FS)；
15. 固定电阻输出 ：10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10 kΩ；

                                     20kΩ、50KΩ、100kΩ、200kΩ、500kΩ、1MΩ、2MΩ、5MΩ、10MΩ、20MΩ；

16. 电阻调定值准确度：±(0.3% +20mΩ)；
17. 工作电源：单相220V±10%，50Hz±5%；
18. 使用环境：温度200C±100C，相对湿度≤85%RH；
19. 体积重量：约440×460×160mm3，12kg。



配置清单 Configure The Manifest

---



序号	数量	名称
1	装置本体	一台
2	铝合金包装箱	一只
3	电源线	一根
4	测试导线及接插件	一套
5	电阻表专用测试线	一根
6	说明书	一本
7	合格证	一份
8	保修卡	一份
9	检验报告	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
