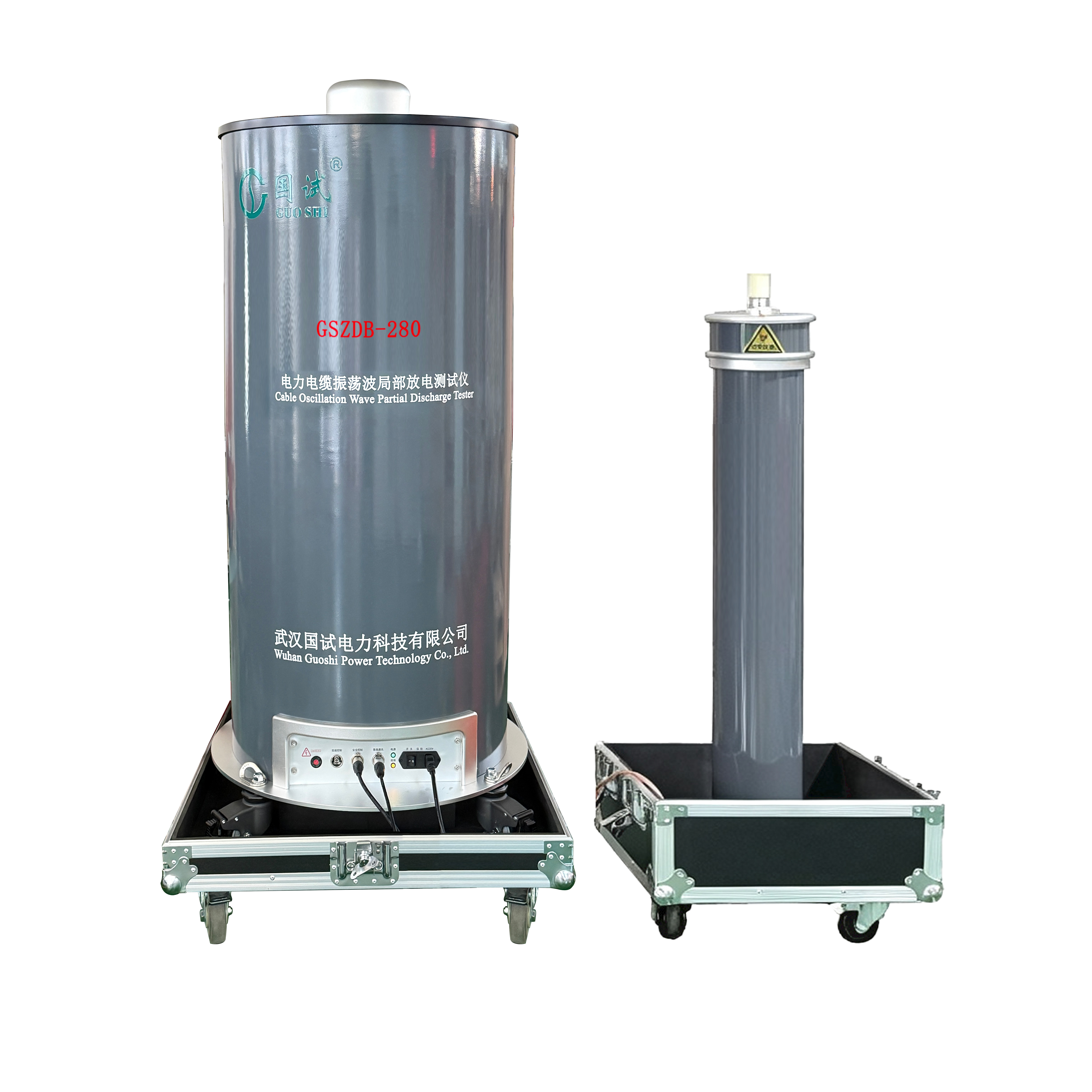

GSZDB-280 电力电缆振荡波局部放电测试仪

---



电力电缆振荡波局部放电测试仪的电缆阻尼交流耐压检测是一种新兴的电缆绝缘故障检测技术，它通过加压电缆运行状态，能够诱发局放并检测其强度和位置。它用一电感与被试电缆串联，通过高压直流源对 其串联回路进行充电，当充电电压达到预设值时闭合并联在电源两端的电子开关，从而产生电压，并以此振荡电压来激发出电缆绝缘缺陷处的局部放电，通过检测此局部放电来 判断电缆绝缘的好坏。

GSZDB-280是专为高压电缆系统设计的创新设备，由高压输出单元、开关单元、电抗器和测量单元等关键模块组成。其最高电压可达280kV, 可被广泛应用于220kV 电 缆的缺陷检测与定位。系统由模块化组成，使快速接线成为可能。相对于传统的谐振设备，该设备具有噪音较小的优势，方便运输和现场操作。这种设备提供了高效、准确的测试解决方案，为电力系统维护领域的专业人员提供了重要的技术支持。

参考标准：

DL/T 849.5-2019《电力设备专用测试仪器通用技术条件 第5部分:振荡波高压发生器》

IEC 60270《高压试验技术 基于电荷的局部放电测量》

JB/T10435-2004《电缆局部放电测试系统检定方法》



产品特点 Product Features

---



1) 电介应力和耐压测试：绝缘缺陷击穿测试 : 对电缆缺陷基本无损伤；

2) 局部诊断在阻尼波测试电压下进行，电场强度分布和正常工作状态一样；

3) 局放评估和形式识别在正常电压级别下进行；

4) 测试频率（有效性）接近于50Hz工频电压；

5) 加压时间短，采用无损的测试方法；

6) 可同时自动检测介损值、电缆电容等参数；

7) 笔记本电脑控制，直连或无线通讯模块（WLAN ）模式；

8) 自动调节系统参数来优化测试灵敏度；

9) 应用数理统计方法分析定位局放点，并在线处理数据；

10) 菜单引导式操作界面，用法简单，便于操作；

11) 具备局放自动校准和连接定位功能；

13) 描绘耐压试验时局放水平及趋势；

14) 分析时校准波形参考功能；

15) 随时修正局放结果；

16) 自动校准电缆长度、接头位置和波速；

17) 具备测量局放起始电压、局放熄灭电压和局放水平；

18) 同时定位多个局放缺陷的位置；

19) 自动和手动两种方式调节频带宽度，方便过滤环境噪声；

20) 根据电缆长度自动调整频带宽度以得到最佳反射波形；

21) 具备补偿功能，真实还原局放量的实际大小；

22) 通过无线局域网（WLAN）控制高压输出，保证人身安全；

23) 具备混合电缆波速误差修正功能；

24) 自动和手动分析功能；

25) 电缆长度修正功能；

26) 3D图谱显示、打印功能；

27) 相位、局放谱图显示功能；

28) 自动放电功能；

29) 无线连接、有线连接功能，排除现场信号干扰；

30) 实时局放水平、位置显示功能；

31) 局放水平、局放次数切换显示；

32) 配备模拟软件，完整地再现现场试验数据的分析过程；

33) 配备USB接口，便于数据传输和系统软件升级；

34) 便携式设计，重量轻，易于操作和使用。运输方便，现场布置简单。



产品参数 Product Parameters

---



型号	GSZDB-280
加压峰值	+280kV或-280kV
电感量	10H
数据分析	自动分析（模拟与数字滤波）
测量范围	5pC-200nC
测量精度	±0.01pC（采样 14bits）
振荡频率	20Hz-850Hz
波速	50-120m/μs
带宽	100kHz - 50MHz
定位精度	±0.1m
定位误差	1%
介损	0.1%-5.0%
发展趋势管理	自动分析
电源	AC380V,8kVA
重量	1000kg
温度	-20℃ - 60℃
湿度	80%（无凝露）



配置清单 Configure The Manifest

---



1	高压单元	1台
2	触发开关	1台
3	阻尼电感	1台
4	二次测试单元	1台
5	计算机(含软件)	1台
6	高压连接管	1套
7	接地线、电源线、数据通讯线等	1套
8	包装箱	1套
9	出厂试验报告	1份
10	合格证、保修卡	1份
11	说明书	1份
