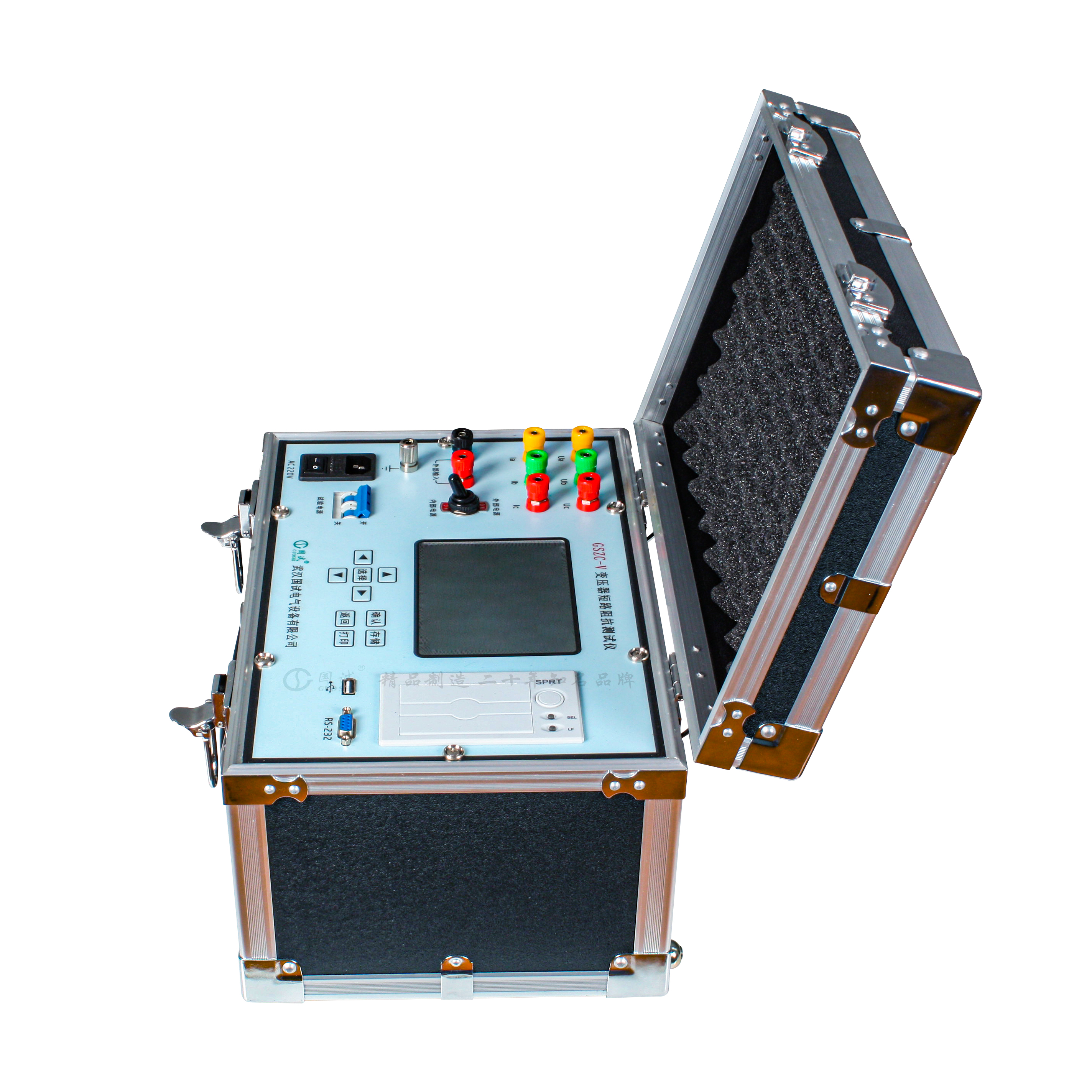

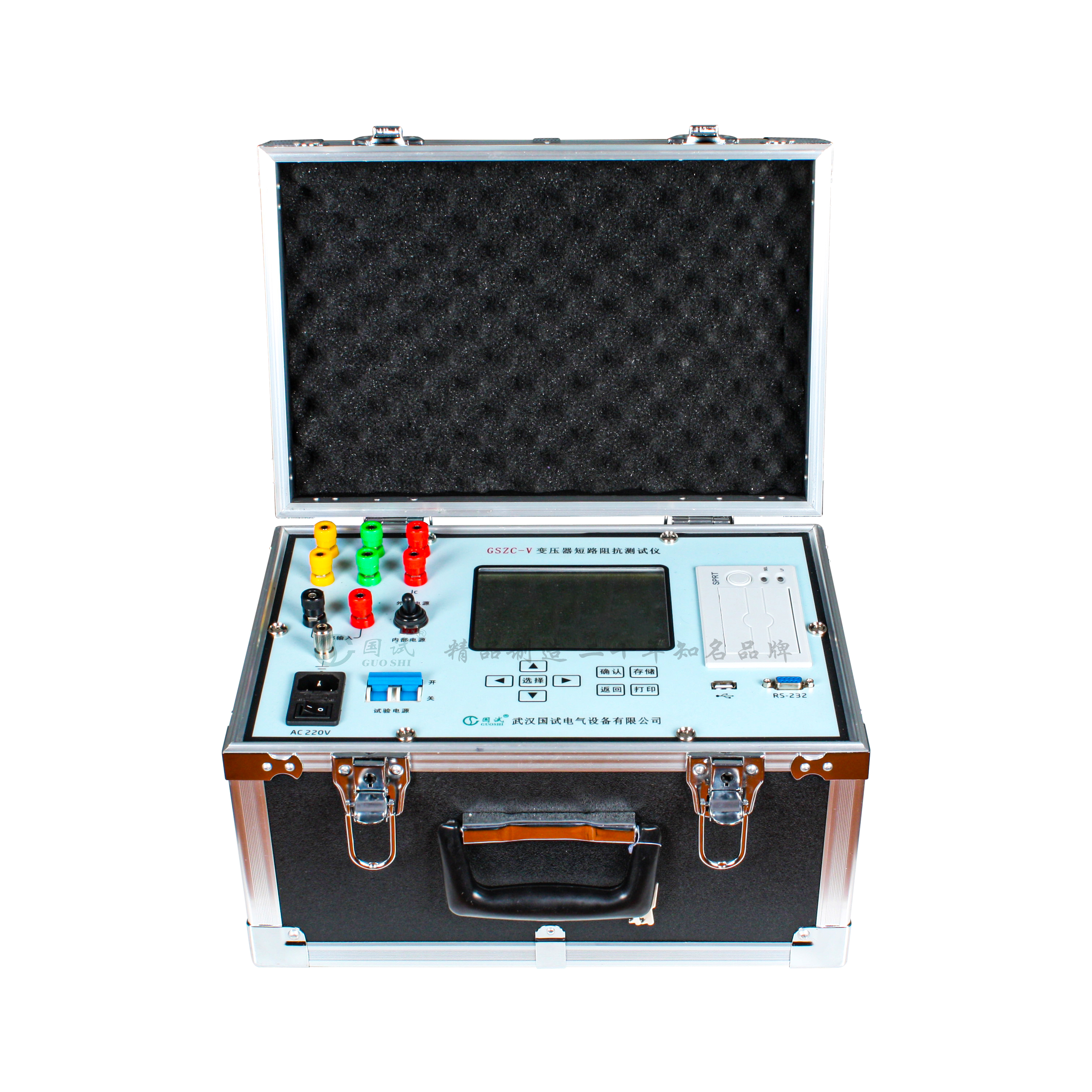

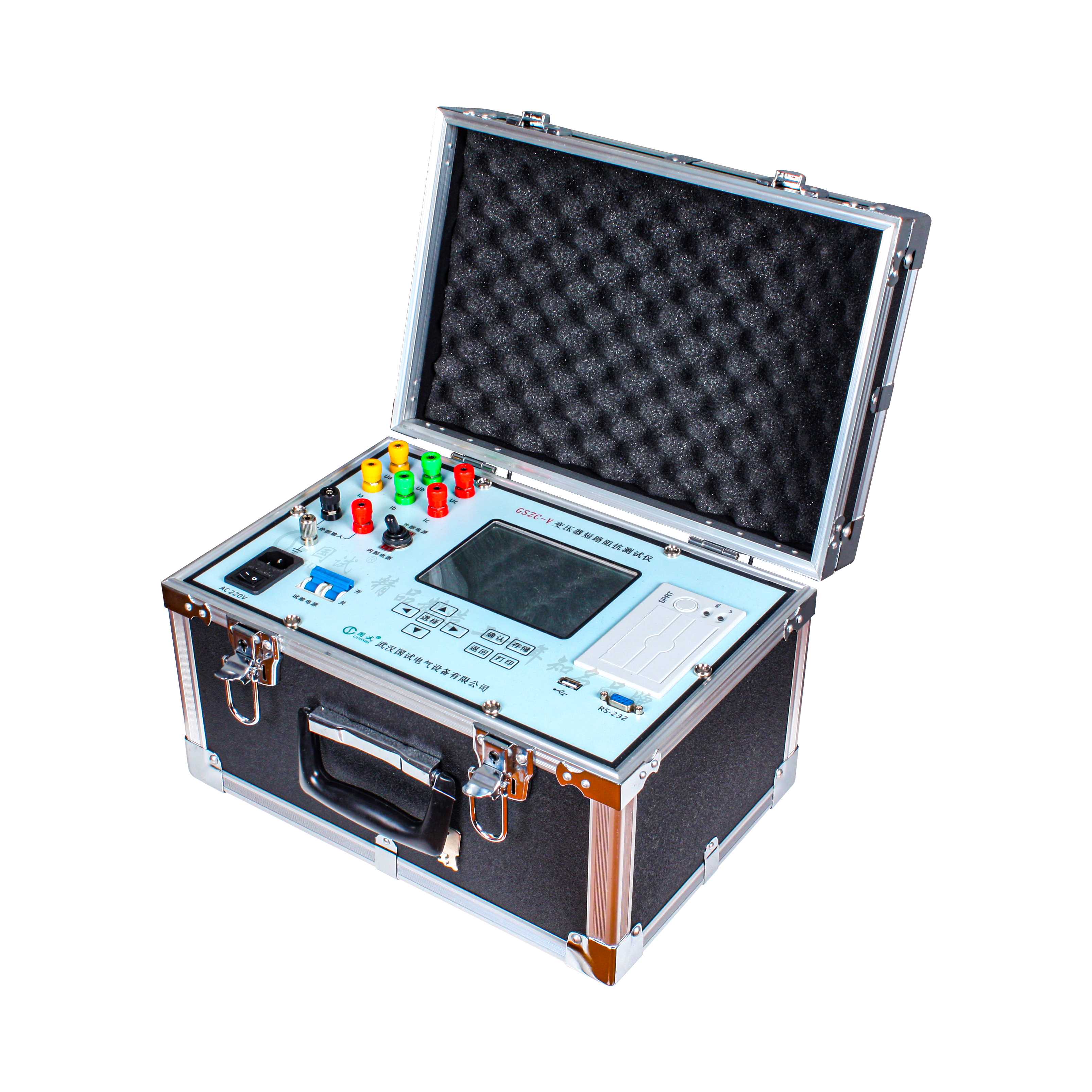

Name: GSZC-V变压器短路阻抗测试仪
Brand: 武汉国试电力科技有限公司

产品概述Product Overview

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。GSZC-V变压器短路测试仪内部自带可调电源输出，特别适合现场对35kV级及以上主变压器进行低电压短路阻抗测量的仪器。

参考标准：GB/T 1094.5-2008《电力变压器第5部分：承受短路的能力》

产品特点 Product Features

仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。
除了支持内部电源测试还支持外部调压器电源测试。
满足《DL/T1093-2018 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
《DL/T1093-2018》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。
该仪器可测量电压，电流，功率，频率等。
单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。
内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
支持USB测试数据导出，方便进一步分析或存储，同时支持USB程序更新。
全部中文菜单及操作提示，操作简单直观。
透反式大屏幕液晶，在太阳直射下可清晰显示。

产品参数 Product Parameters

1.交流电压：

范围 3V - 300V
分辨率 0.001V
准确度 0.2% ± 0.001V

2.交流电流：
范围 0.2A - 20A
分辨率 0.001A
准确度 0.2% ± 0.001A

内部电源输出:
电压 0 - 250V
电流 0 - 10A

3.功率:
范围 0 - 6kW
分辨率 0.001kW
准确度 COSφ> 0.1:0.5 级；COSφ≤0.1:1.0 级

4.阻抗:
范围 0 - 3000Ω
分辨率 0.001Ω
准确度 COSφ> 0.1:0.5 级；COSφ≤0.1:1.0 级

5.工作电源:
输入电压 185Vac - 250Vac
允许输入电压 85Vac - 264Vac
频率 50/60Hz
允许频率 45Hz - 65Hz
输入功率 3000VA
接头标准交流插口 60320

6.环境条件:
运行温度 -10℃ - +50℃
存储温度 -25℃ - +70℃
湿度相对湿度：5% - 95%，不结露

7.物理特性:
尺寸 360×220×150mm³
重量 *5kg (不包括附件)

配置清单 Configure The Manifest

序号	名称	数量
1	主机	一台
2	电源线	一根
3	测试线	一套
4	短接线	一套
5	接地线	一根
6	检验报告	一份
7	合格证	一份
8	保修卡	一份

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
