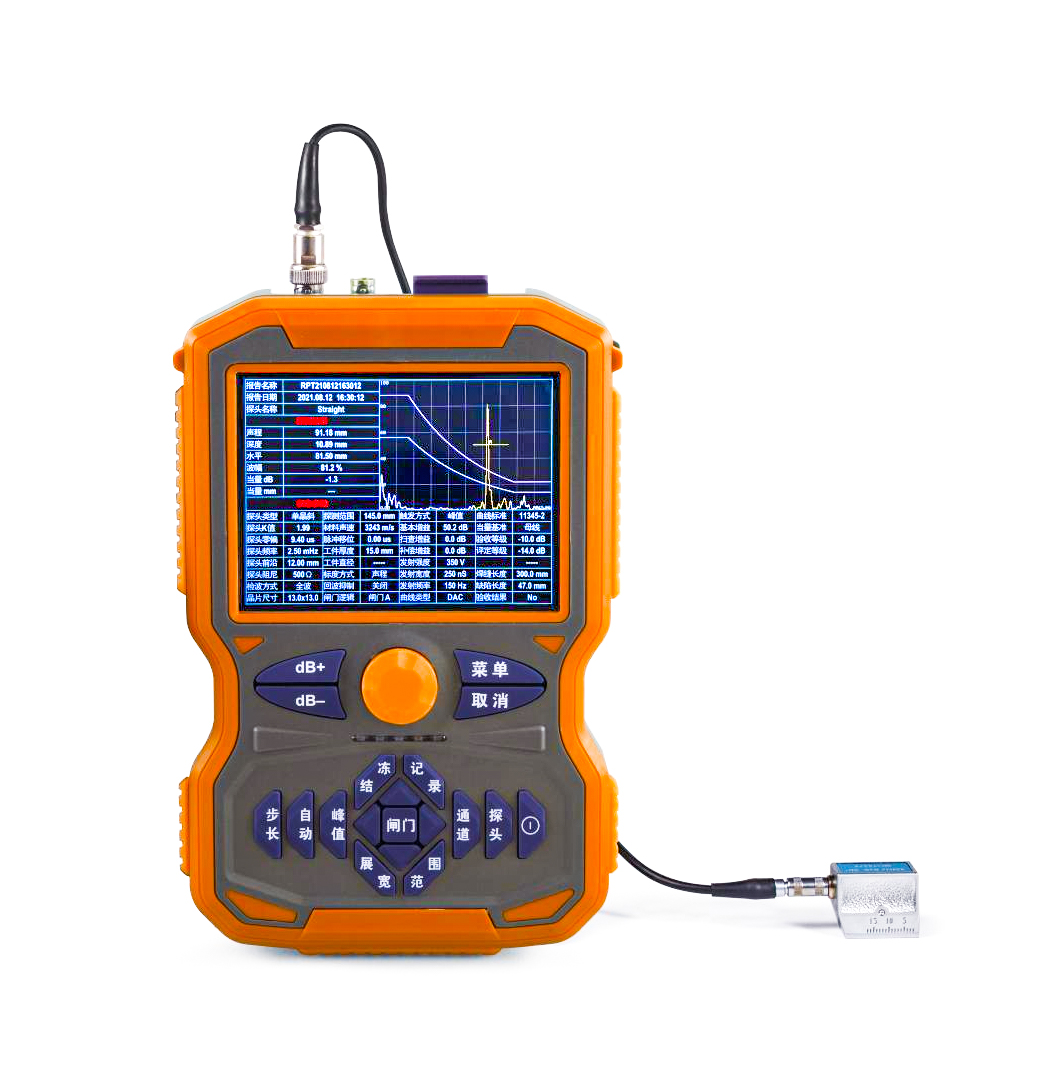

GSCSJ-750 绝缘子专用智能超声波探伤仪





产品概述 Product Overview



● 可导入客户工件全套检测工艺，会开机就能探伤；

● DAC、AVG、彩色腐蚀Bscan、TCG等工具齐全；

● 重复发射率：20-2000Hz准确调节，高速扫查，不漏检；

● 高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；

● 10位AD，可使用20M探头，细节尽显，微小缺陷下灵敏度和分辨力高；

● 缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格；

● 探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书；

● 蓝牙无线传输，手机APP现场生成探伤报告，并实现打印；

● 可以跟电脑软件生成探伤报告，并实现打印；

● IP65防护标准，坚固耐用，防水防尘，阻尼支架任意角度；

● 单电10小时连续工作，2小时快充，可独立充电，两块实现不间断工作。



参考标准：JJF 1862-2020《大型多通道超声波探伤仪校准规范



产品特点 Product Features



● 自动校准1A：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；

● 自动校准(两孔) （不需要校准试块）；　

● 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；　

● 自动增益、回波包络、峰值记忆功能提高了探伤效率；　

● φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；　

● 500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；　

● 可自由存储、回放1000幅A扫波形及数据（可扩展）；

● 外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；　

● 探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；

● DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

● B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观；

● 17个内置探伤标准可调出，可以自由输入任意行业标准；

● 发射脉冲宽度和强度可调；

● 蓝牙模式与手机和计算机通讯，实现探伤报告管理；　

● 高性能安全环保锂电池供电，标配可连续工作10小时以上，选配可增加电池容量到15小时；　

● 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；　

● 数字抑制，不影响增益和线性；　

● 增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；　

● 曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；

● 角度和K值两种输入方式；　

● 回波次数分析；　

● 回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；

● 裂纹测高：利用端点衍射波自动测量、计算裂纹高度；  　

● DAC声光报警；　

● 屏幕的冻结和解冻；　

● 角度和K值两种输入方式；　

● 波形填充；　

● 电源状态指示；　

● 捕捉标记；　

● 闸门内波形颜色标记；

● 闸门内展宽。

● 球化率测量



产品参数 Product Parameters



型号	GSCSJ-750
检测范围：	12米(钢中、纵波)，透射25米（可扩展）
声速范围：	(500～18000)m/s
重复发射率：	20-2000Hz 可调节
动态范围：	≥38dB
垂直线性误差：	≤2.5%
水平线性误差：	≤0.2%
分 辨 力：	>40dB(5P14)
灵敏度余量：	>65dB(深200mmФ2平底孔)
数字抑制：	(0～80)%，不影响线性与增益
探头类型：	直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
闸    门：	进波门、失波门；单闸门、双闸门
报    警：	蜂鸣报警，LED灯报警
电    源：	直流（DC）9V
电池工作时间：	10小时
外型尺寸：	240×153×38 (mm)
重   量 ：	0.95Kkg
环境温度：	(-10～50)℃
相对湿度：	(20～95)%RH
脉冲幅度：	100V、200V、300V、400V、500V分级选择，适用探头范围广
脉冲宽度：	在(0.03～0.51)µs范围内连续调节，以匹配不同频率的探头
探头阻尼：	50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
硬件实时采样：	高分辨率10位AD转换器，采样速度200MHz，波形高度保真
检波方式：	正半波、负半波、全波、射频检波
滤波频带：	（0.2～20）MHz
闸门读数：	单闸门和双闸门读数方式可选；闸门内峰值读数
总增益量：	120 dB（设有0.1dB、1dB、2dB、6dB步进值）
插头插座：	插BNC/LEMO可选



注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得



配置清单 Configure The Manifest



1.标准配置

主机	1 台	产品包装箱	1 个
直探头	1 个	使用说明书	1 本
斜探头	1 个	合格证、装箱卡、保修卡	1 套
9V 电源适配器	1 个	超声波探伤仪手机 APP	1 套
探头连接线	1 根	仪器腕带	1 条



2.选配配置

1.	标准试块	2.	其他种类探头
3.	其他探头线缆	4.	耦合剂
5.	蓝牙打印机



3.绝缘子探头型号--选配

探头分类	探头晶片尺寸 mm ×mm	探头弧面对应直径（mm）	适用工件外径	频率	适合间距（mm）
JYZ-1爬波探头	10 ×12×2	Φ100	＜Φ100	2.5P	＞15
爬波探头	10 ×12×2	Φ160	＞Φ140	2.5P	＞15
爬波探头	10 ×12×2	Φ180	＞Φ160	2.5P	＞15
爬波探头	10 ×12×2	Φ240	＞Φ220	2.5P	瓷套探伤专用
爬波探头	10 ×12×2	Φ260	＞Φ240	2.5P	瓷套探伤专用
JYZ-2爬波探头	8 ×10×2	Φ100	＜Φ100	2.5P	＞12
爬波探头	8 ×10×2	Φ180	＞Φ160	2.5P	＞12
爬波探头	8 ×10×2	Φ200	＞Φ180	2.5P	＞12
爬波探头	6 ×10×2	Φ160	＞Φ140	2.5P	＞12
爬波探头	6 ×10×2	Φ180	＞Φ160	2.5P	＞12
小角度纵波探头	8 ×10	Φ140 6°	＞Φ120	5P	＞12内部缺陷专用
小角度纵波探头	8 ×10	Φ160 6°	＞Φ140	5P	＞12内部缺陷专用
小角度纵波探头	8 ×10	Φ180 6°	＞Φ160	5P	＞12内部缺陷专用
小角度纵波探头	8 ×10	平 面6°	＞Φ200	5P	＞12内部缺陷专用
小角度纵波探头	8 ×10	Φ180 8°	＞100	5P	＞12内部缺陷专用
双晶横波探头	8 ×10×2	Φ160	＞Φ140	5P	瓷套探伤专用
双晶横波探头	8 ×10×2	Φ180	＞Φ160	5P	瓷套探伤专用
双晶横波探头	8 ×10×2	Φ200	＞Φ180	5P	瓷套探伤专用
双晶横波探头	8 ×10×2	Φ220	＞Φ200	5P	瓷套探伤专用
纵波直探头	Φ10	平   面		5P	声速测定用



4.试块型号--选配

试块名称	型   号	规   格	使用范围
校准试块	JYZ-BXⅠ	360°旋转/带支架	支柱绝缘子专用
校准试块	JYZ-BXⅡ		瓷套专用
瓷柱对比试块	JYZ-G	Φ120瓷柱声速≥6300m/s	参考对比
