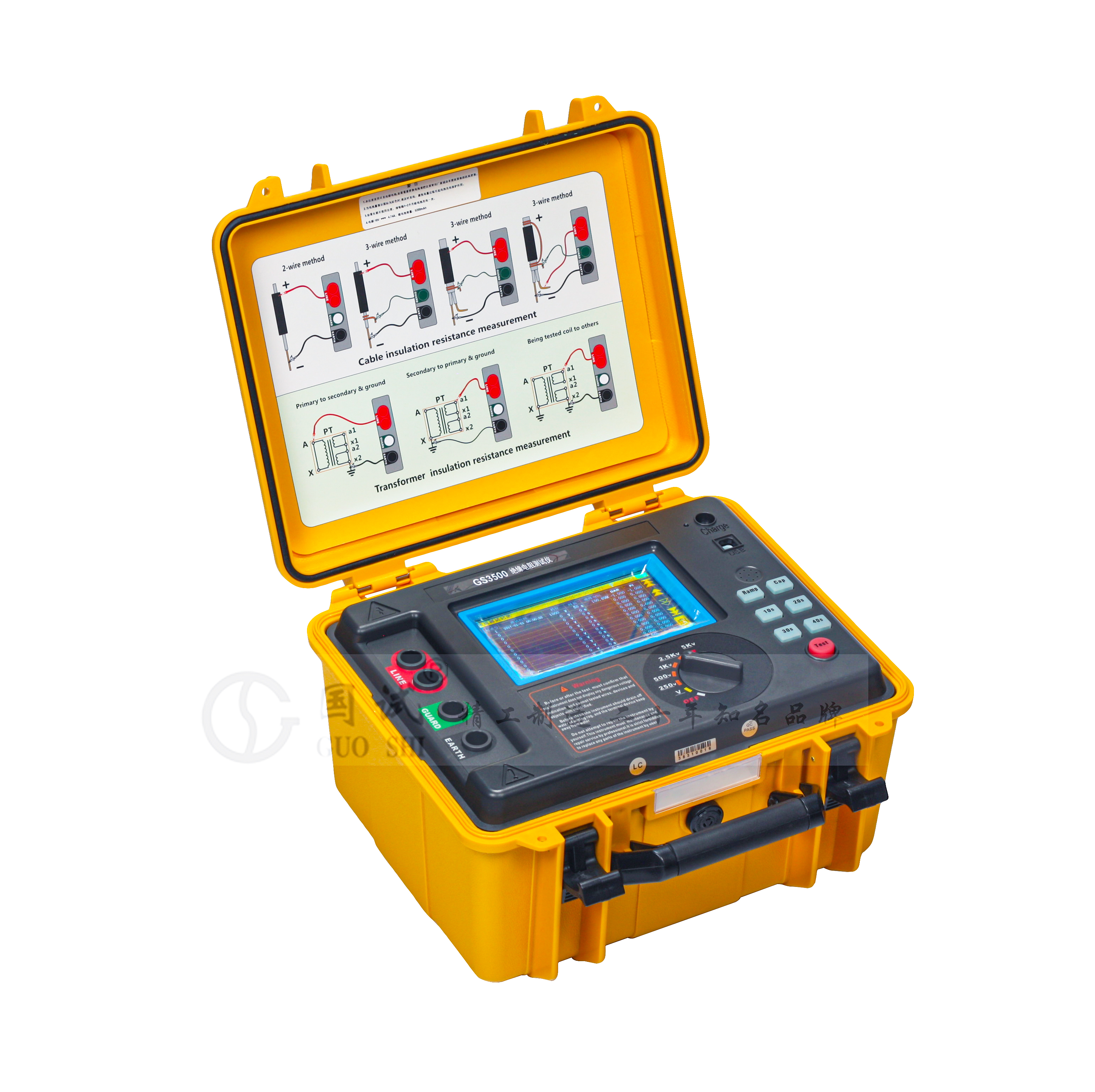

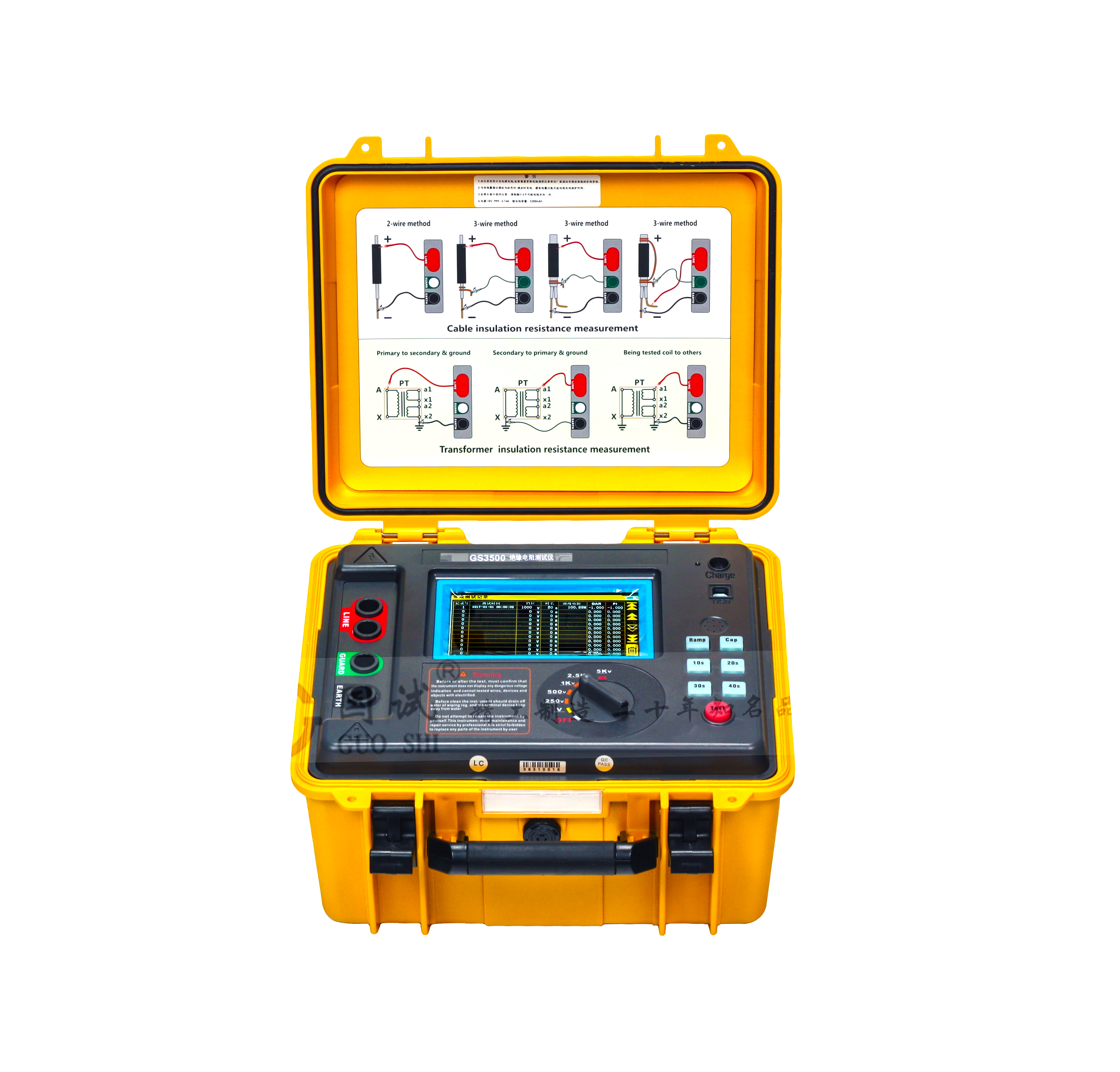

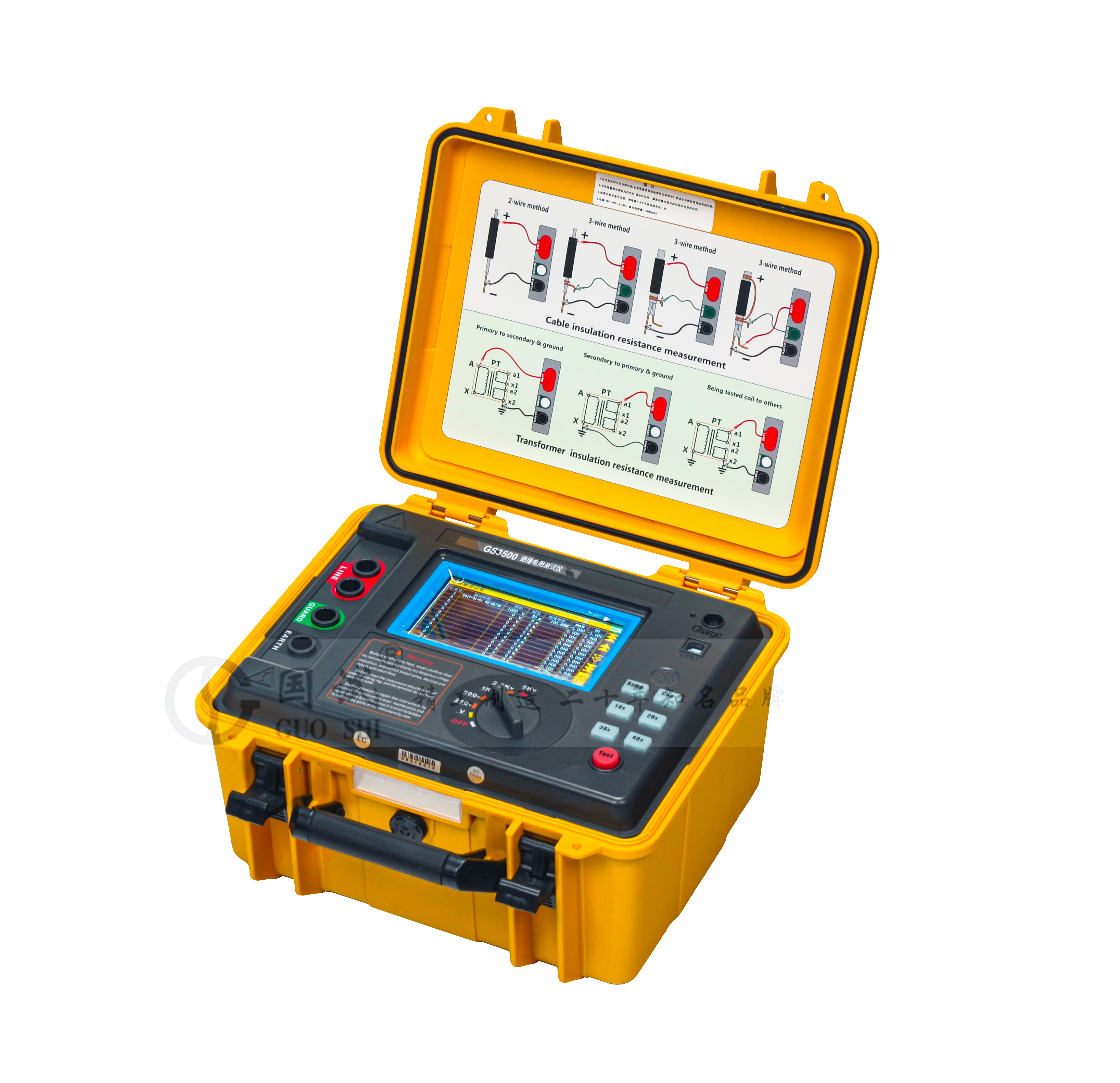

GS3500系列绝缘电阻测试仪



产品简介 Product Introduction



公司精心研发的一款智能化高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻参数测试功能和卓越的抗干扰能力。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，触摸屏与旋钮开关、按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。仪表具有放电功能并自动监测被测物带电电压，电压超过36V自动禁止测试有效保护仪表和操作人员。

仪表自动存储含有日期时间的测试结果，触摸屏可以非常方便的查阅记录的历史数据，完全隔离的USB接口可将测试数据安全的上传到PC机。仪表配置带有双层绝缘及屏蔽层的测试线，高压棒配有可更换的鳄鱼夹及钩子，可适应各种测试场所。仪表采用坚固的双层外壳结构，仪表外箱防护等级IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。

DL/T 845.1-2019《电阻测量装置通用技术条件 第1部分：电子式绝缘电阻表》



产品特征 Product Characteristics



1.适用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试

2.绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；斜坡测试（RAMP）；滤波测试（FR）。

3.电压测试（V）；电流测试（nA）。

4.触摸彩屏与按键、波段旋钮组合，功能直达一键测试完成，查询记录操作简捷。

5.丰富的显示内容，同屏显示：各种测试模式及绝缘电阻值、输出电压及被测物电压、电流、测试计时、测试时间、电池电量、操作帮助等。

6.双层外壳结构，坚固耐用，防护等级IP65。

7.大容量充电锂电池。

8.电压监视器功能，自动监测被测物带电电压。

9.测试计时器功能，自动记录测试时间。

10.自动放电功能，测试后自动释放被测物的充电电荷。

11.存储功能，可自动存储具有测试日期时间、测试计时的实时测试数据共1000组。

12.上传功能，记录数据可通过USB通讯线上传电脑进行数据统计分析。



产品参数 Product Parameters



绝缘电阻测试精度

额定电压		250V	500V	1000V	2500V	5000V	10KV
测量范围 及精度	±5%	10.0GΩ	20.0GΩ	50.0GΩ	100GΩ	200GΩ	500GΩ
	±10%	50.0GΩ	100GΩ	200GΩ	500GΩ	1.00TΩ	2.00TΩ
	±20%	100GΩ	200GΩ	500GΩ	1.00TΩ	2.00TΩ	5.00TΩ



      其它技术规格

产品型号	GS3500A	GS3500B
额定电压	250v，500v，1000v，2500v，5000v	250v，500v，1000v，2500v，5000v，10Kv
输出电压精度	（5%～10%）±10V	（5%～10%）±10V
绝缘电阻量程	0.50MΩ～2.00TΩ	0.50MΩ～5.00TΩ
输出短路电流	≥5mA	≥5mA
电    源	可充电锂电池组5.2Ah
极化指数测试	有
吸收比测试	有
斜坡测试模式	以预设电压的10%为步进量测试,直至预设电压
滤波测试模式	10S、20S、30S、40S四种选择
电压测试	范围：AC/DC:0V～1000V；精度±5%rdg±3V
电流测试	范围：0.01nA～5mA；精度±5%rdg±0.5nA
电压监视器	监测被测物电压，监测测试后的放电状态，电压大于36V时禁止测试，保护仪表及操作人员
测试计时器	自动记录测试时间，计时范围：0s～9999s
存储功能	自动存储带有日期时间的测试数据，共1000组
上传功能	通过USB通讯线，把存储的测试数据上传到电脑。
电池电量显示	有电池电量显示，电池电压低时提醒及时充电
自动关机	开机15分钟后自动关机
仪表尺寸	280mm×260mm×160mm
仪表质量	4400g (含电池)
测 试 线	红色高压测试线1个（配鳄鱼夹1个、挂钩1个），绿色测试线1个，黑色测试线1个
保护等级	合上盖子IP65，打开盖子IP40
工作环境	-20℃～50℃；80%rh
耐    压	AC 3Kv 50Hz 1min（测试线路与外壳间）
随机附件	主机1台，高压测试线（红色）1个，测试线（绿色）1个，测试线（黑色）1个，鳄鱼夹1个，挂钩1个，电源适配器1个，USB通讯线1条，工具包1个





配置清单 Configure The Manifest

---



名称	数量
仪表	1台
高压棒	1支红色
鳄鱼夹测试线	2条（黑色、绿色各1条）
鳄鱼夹	1个
挂钩	1个
USB通讯线	1条
充电器	1个
仪表包	1个
说明书、保修证、合格证	1套



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
