GSJYG-4000 遥控绝缘杆耐压升降平台



产品简介 Product Introduction

---



GSJYG-4000遥控绝缘杆耐压升降平台主要用于220~1000kV绝缘杆、绝缘绳、托瓶架等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放试验变压器，分压器，金属保护电阻等升压设备，和遥控耐压升降平台组成。

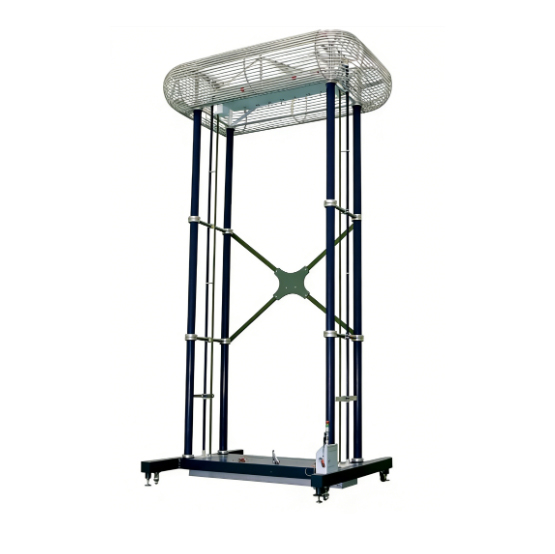

遥控耐压升降平台采用绝缘门式结构，门架中间安装有吊装小车，可以将绝缘杆吊起进行耐压试验。

参考标准： DL/T1476-2015《电力安全工器具预防性试验规程》

                  DL/T976-2017《带电作业工具、装备和设备预防性试验规程》



产品特征 Product Characteristics

---



1. 门架有效高度满足试验长度标准要求，可以进行整根绝缘杆测试。
2. 门架采用2组4只支柱绝缘子支撑，侧向采用钢板金具连接形成整体。
3. 两侧绝缘支柱中部具有绝缘轨道，起重小车可在上面滑动。
4. 顶部具有均压罩，减小局部放电。
5. 起重小车由优质绝缘绳起吊，采用遥控操作，保证高压的良好绝缘性。
6. 起重小车上具有8个工位，一次可以悬挂8支绝缘杆，每个工位均可测量泄漏电流，通过红外通讯，将测试数据传递到试验台，试验台可以实时显示8路泄漏电流及电池电量。
7. 耐压平台具有激光测距仪及激光标尺，可以准确设定试验长度。
8. 起重小车移动到下侧，设备可以进行充电。
9. 绝缘杆下部采用专用不锈钢测试夹，与地连接同时进行泄漏电流的测量。



产品参数 Product Parameters

---



额定电压	500~1200(kV)	泄露电流 测量精度	≤1.0%示值
工位数	8~14
泄露电流量程	0.4-0.7	有效高度	4~8(m)
600kV外形尺寸(mm)	3870x2910x7260	600kV重量(kg)	900
1000kV外形尺寸(mm)	6080x3000x9050	1000kV重量(kg)	1200



附件：

DL∕T 1476-2023 《电力安全工器具预防性试验规程》

①绝缘杆工频耐压试验项目、周期和要求：

试验项目	试验周期	额定电压 kV	试验长度 m	工频耐压 kV	持续时间 min
工频耐压试验	1年	220	2.1	440
		330	3.2	380	3
		500	4.1	580
		750	4.7	780
		1000	6.3	1150
注：表中数据为海拔 1000m 及以下的试验长度和电压。
