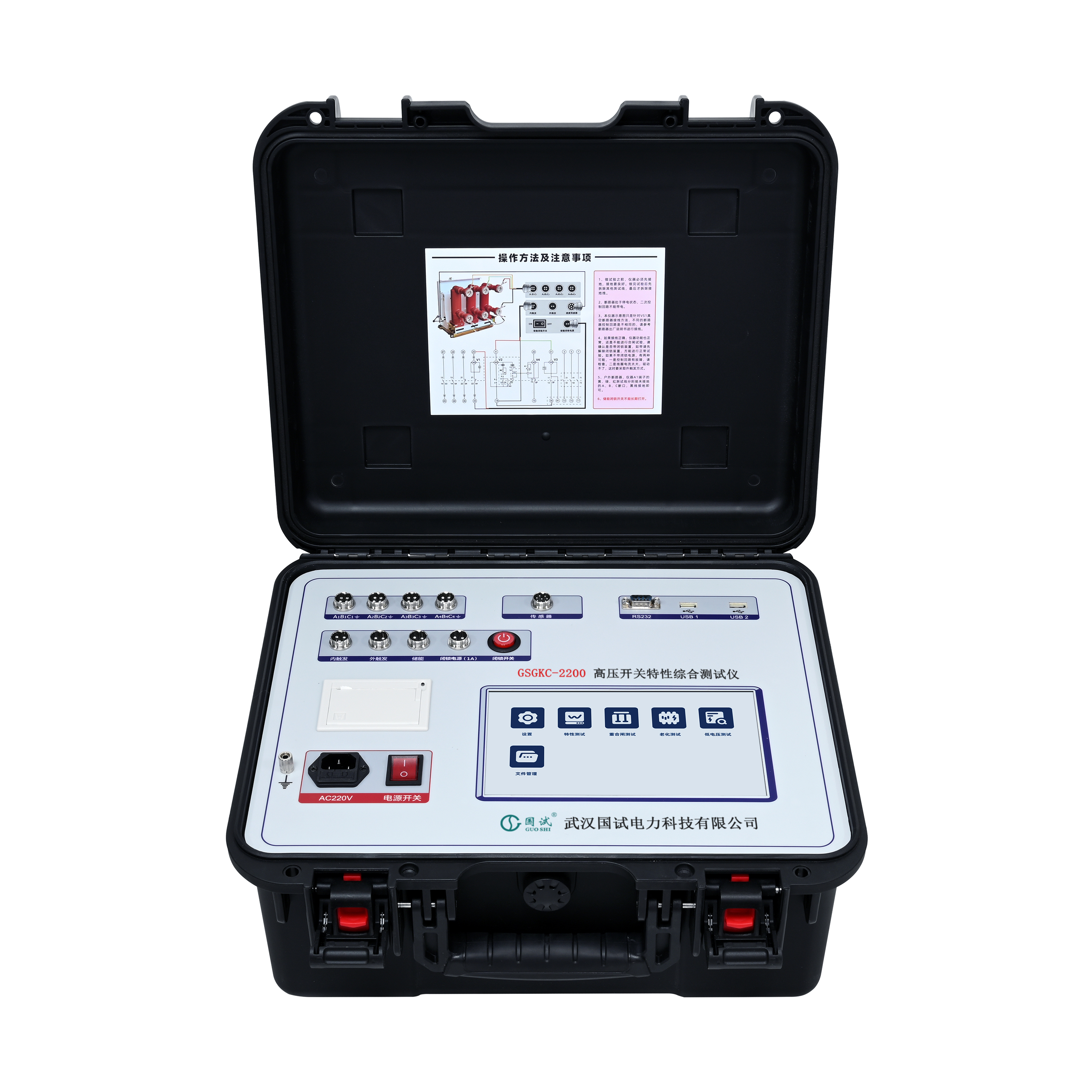

GSGKC-2200 高压开关特性综合测试仪
断路器（开关）测试仪器
依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
产品概述 Product Overview
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GSGKC-2200 高压开关特性综合测试仪 即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
参考标准：GB/T 1984-2014《高压交流断路器》
DL/T846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》
产品特点 Product Features
⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。选配：数据上传按Q/GDW-12482.5-2024国网通讯规范协议执行，北斗定位上传经纬度，温湿度传感器实时测量当前气候，接口选配RS232、RS485或蓝牙5.0上传，也可根据客户需求进行通讯上传MES、ERP等平台。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
产品参数 Product Parameters
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：0.1ms～99ms，分辨率：0.01ms；
内触发测试范围：0.1ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms,
10000ms～200000ms分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±0.1ms
2.速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3.测速范围：0.1mm传感器 0.01～20.00m/s，准确率:±0.1m/s
345°角度传感器 0.01～20.00m/s，准确率:±0.1m/s
加速度传感器 0.01～15.00m/s
激光传感器0.01～15.00m/s。（选配）
4.行程测量项目：动触头行程（行程）（3路行程测量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5.传感器测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm，可选配 25-1000mm直线传感器。
旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可
看到传感器有效区域，数值显示在160-200度左右为佳。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。
准确率:土(1%L+0.2)mm。
6.线圈电流：最大电流20A,分辨率：0.01A。准确率:±5%
7.线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。准确率:±5%
8.仪器电源 ：AC220V ± 10%；50Hz ± 10%。
9.直流电源输出:DC6～270V，连续可调，电压分辨率：0.1V。
10.外触发触发电压：AC/DC10-300V，电流≤120A
11.隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12.主机体积：450*400*220mm
13.使用环境： -20℃~+50℃
14.相对湿度：≤90%
配置清单 Configure The Manifest
|
序号 |
名 称 |
规格 |
单位 |
数量 |
备注 |
|
1 |
测试主机 |
|
台 |
1 |
|
|
2 |
主机包装箱 |
|
个 |
1 |
|
|
3 |
附件箱 |
|
个 |
1 |
|
|
4 |
测试线（断口线） |
6M |
套 |
1 |
黄绿红黑各1根 |
|
5 |
测试线（断口延长线） |
5M |
套 |
1 |
黄绿红黑各1根 |
|
6 |
合分闸控制线 |
5.5M |
套 |
1 |
绿红黑各1根 |
|
7 |
储能闭锁电源线 |
5.5M |
套 |
2 |
红黑各1根 |
|
8 |
转接线 |
|
根 |
6 |
黑3根，红2根，绿1根 |
|
9 |
短接线 |
1M |
根 |
1 |
|
|
10 |
接地线 |
3M |
根 |
1 |
|
|
11 |
电源线 |
10A |
根 |
1 |
|
|
12 |
直线传感器 |
50mm |
支 |
1 |
|
|
13 |
旋转传感器 |
|
支 |
1 |
|
|
14 |
万能传感器 |
|
支 |
1 |
|
|
15 |
万向支架 |
|
支 |
1 |
|
|
16 |
固定支架 |
|
支 |
1 |
|
|
17 |
测速传感器连接头 |
|
套 |
1 |
|
|
18 |
保险 |
15A |
个 |
2 |
|
|
19 |
打印纸 |
|
卷 |
2 |
|
|
20 |
螺丝刀 |
|
把 |
1 |
|
|
21 |
合格证、保修卡 |
|
份 |
1 |
|
|
22 |
出厂报告 |
|
份 |
1 |
|
|
23 |
说明书 |
|
份 |
1 |
|
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
