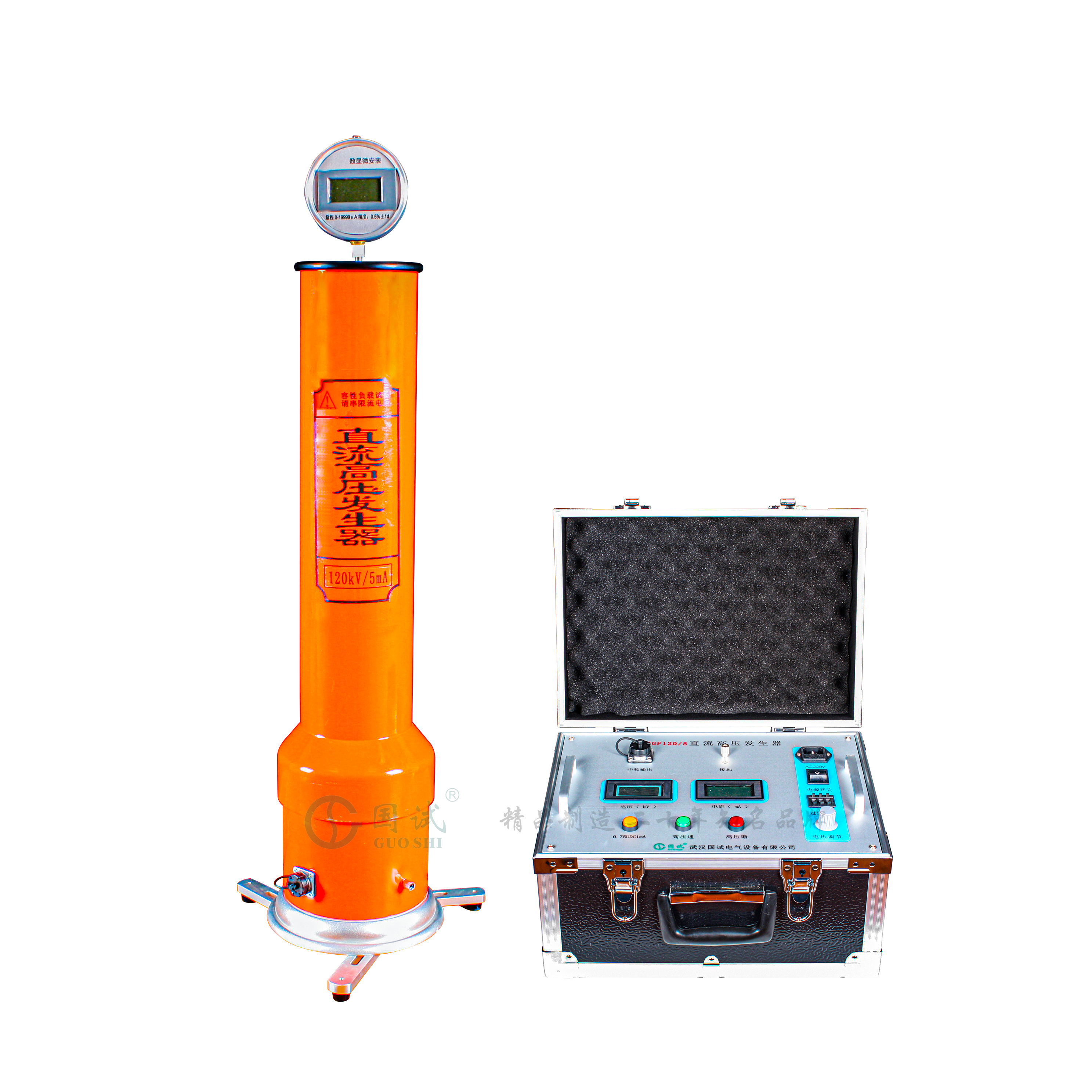

GSZGF系列 分体式直流高压发生器



产品概述 Product Overview

---



GSZGF系列直流高压发生器（分体式）由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.75U电压输出、电压保护值设定和保护时声光报警等功能。仪器具有高精度、高稳定、功能全的特点。采用分体式设计，控制单元整机体积小巧，重量轻，方便携带。

参考标准：参考标准：DL/T 848.1-2019《高压试验装置通用技术条件 第1部分：直流高压发生器》

产品特点 Product Features

---



1.采用 PWM 高频脉宽调制技术闭环调整，电压稳定性高，纹波系数小。

2.可全量程线性平滑调整电压，电压电流测量精度高。

3.高压极性：负电压极性，零电压启动，线性连续可调。

4.保护功能完善：有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能完善,使操作安全可靠。

5.增设高精度0.75UDC1mA功能,为做氧化锌避重器测量带来极大的方便。

6.过电压整定采用了数字拨码开关,能将整定电压值直观显示。

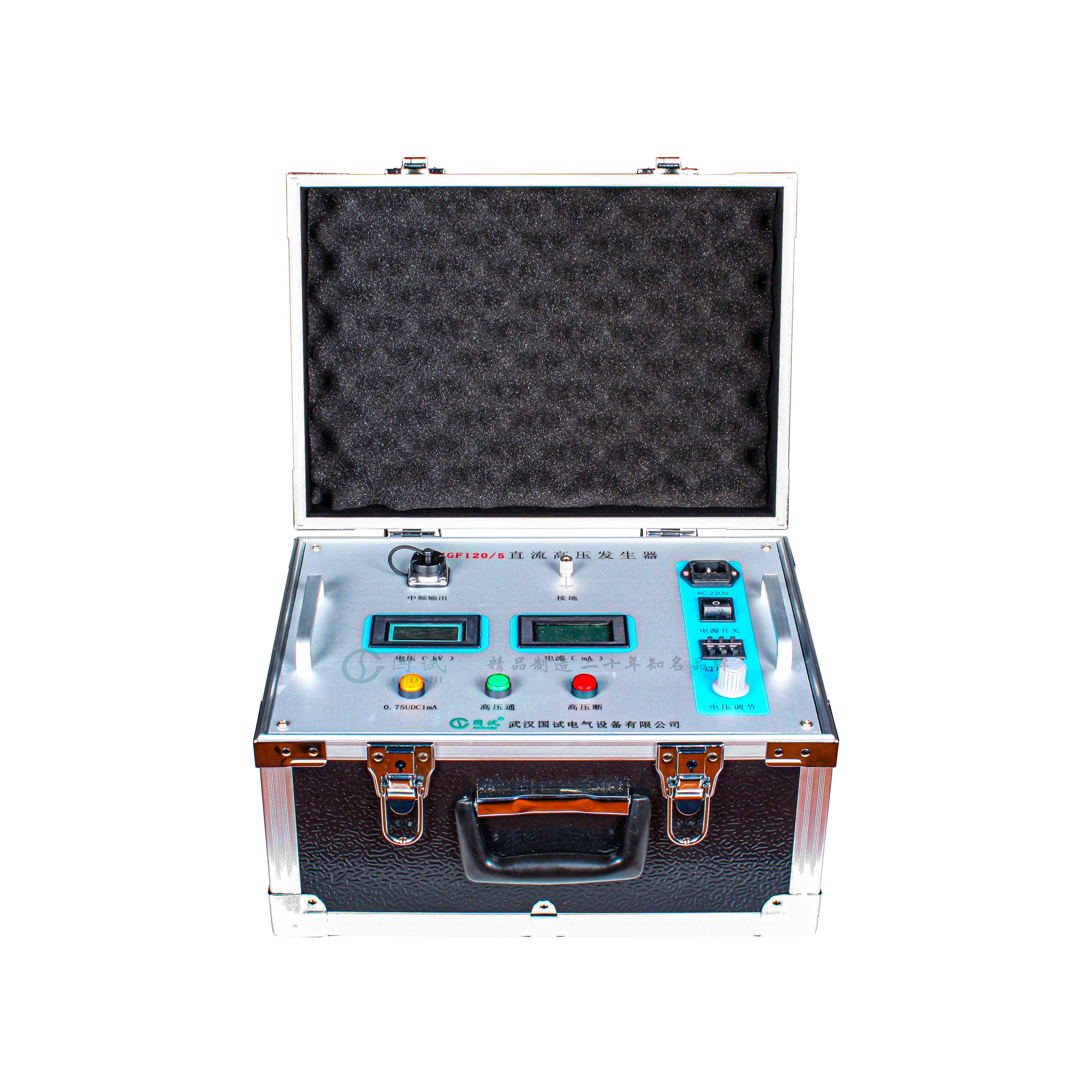

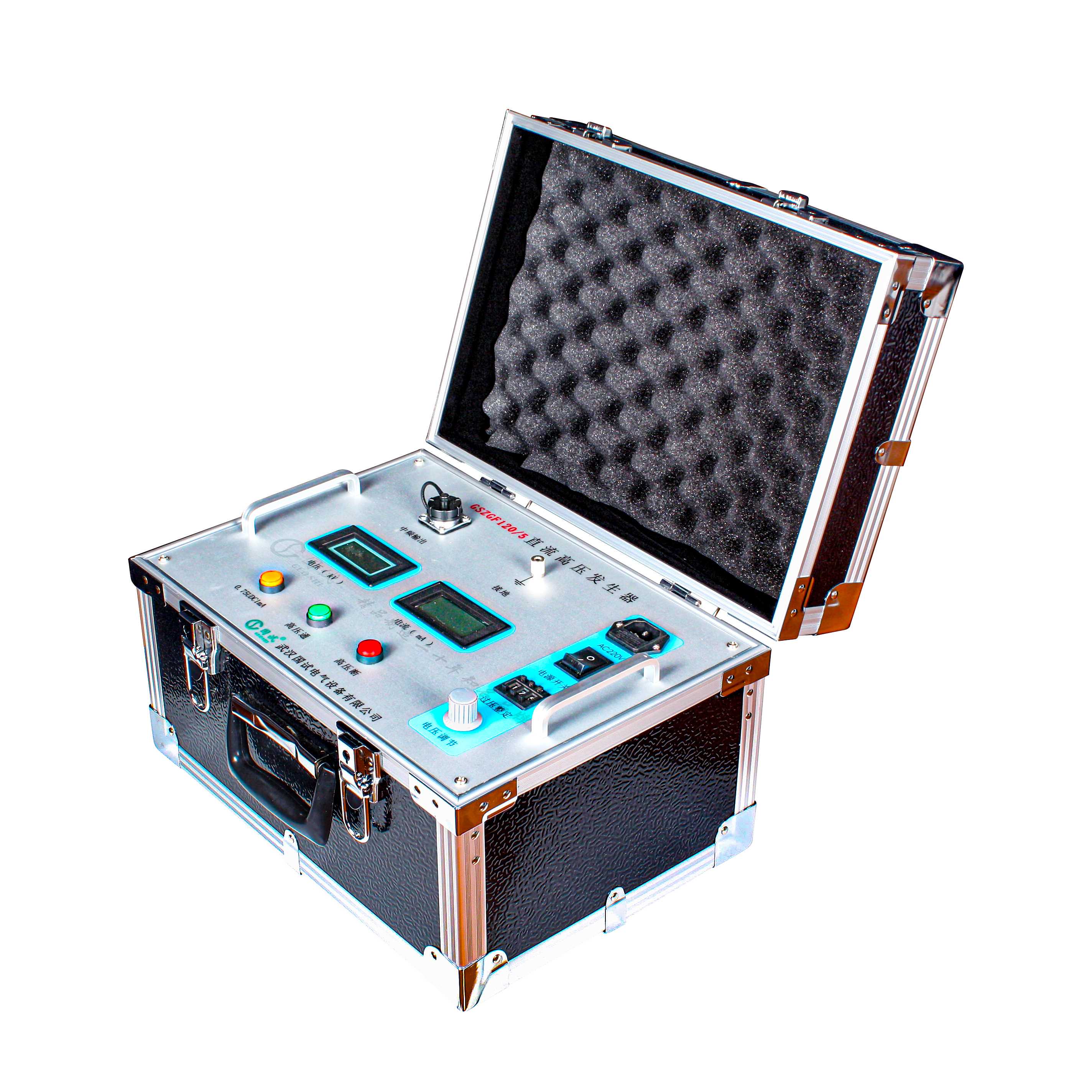

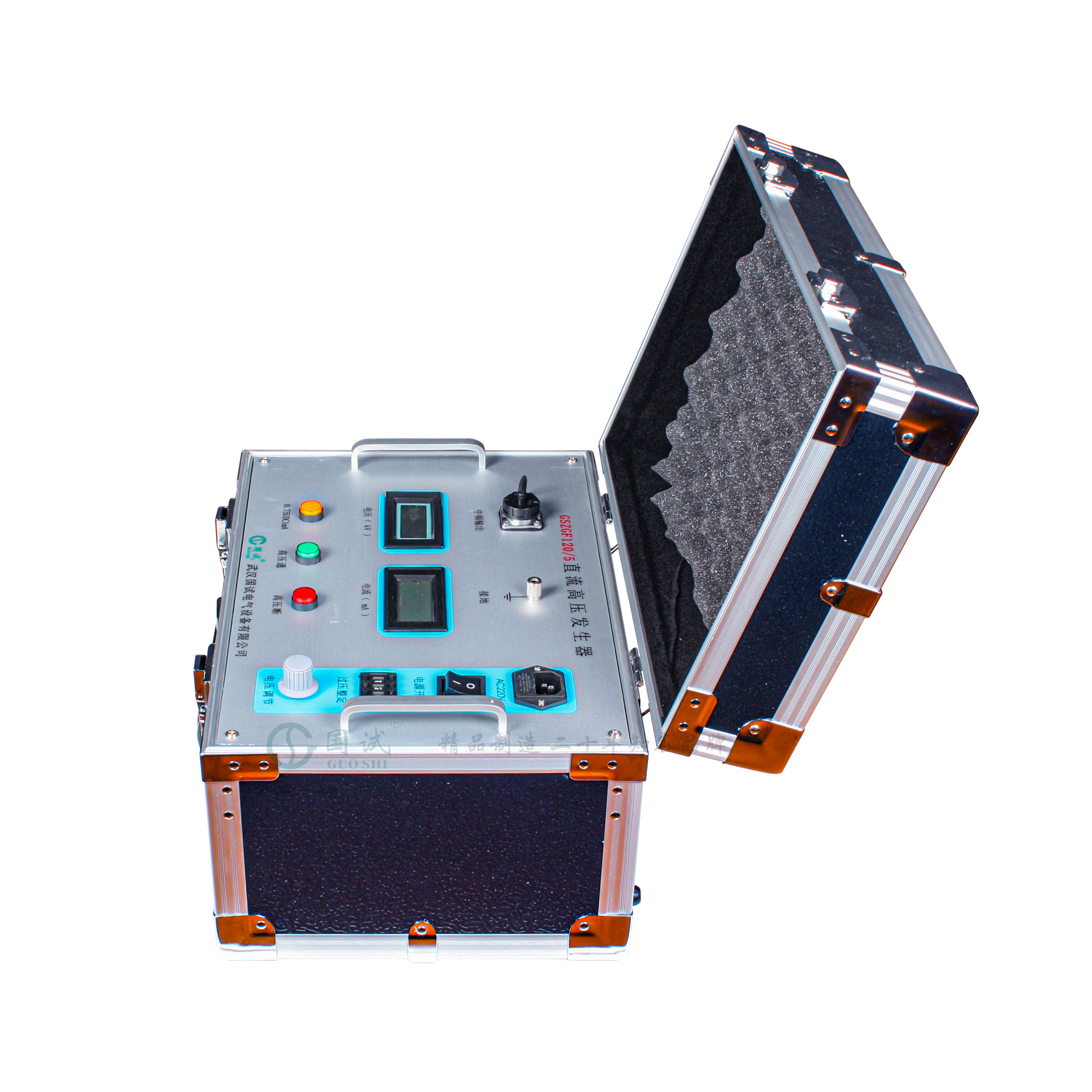

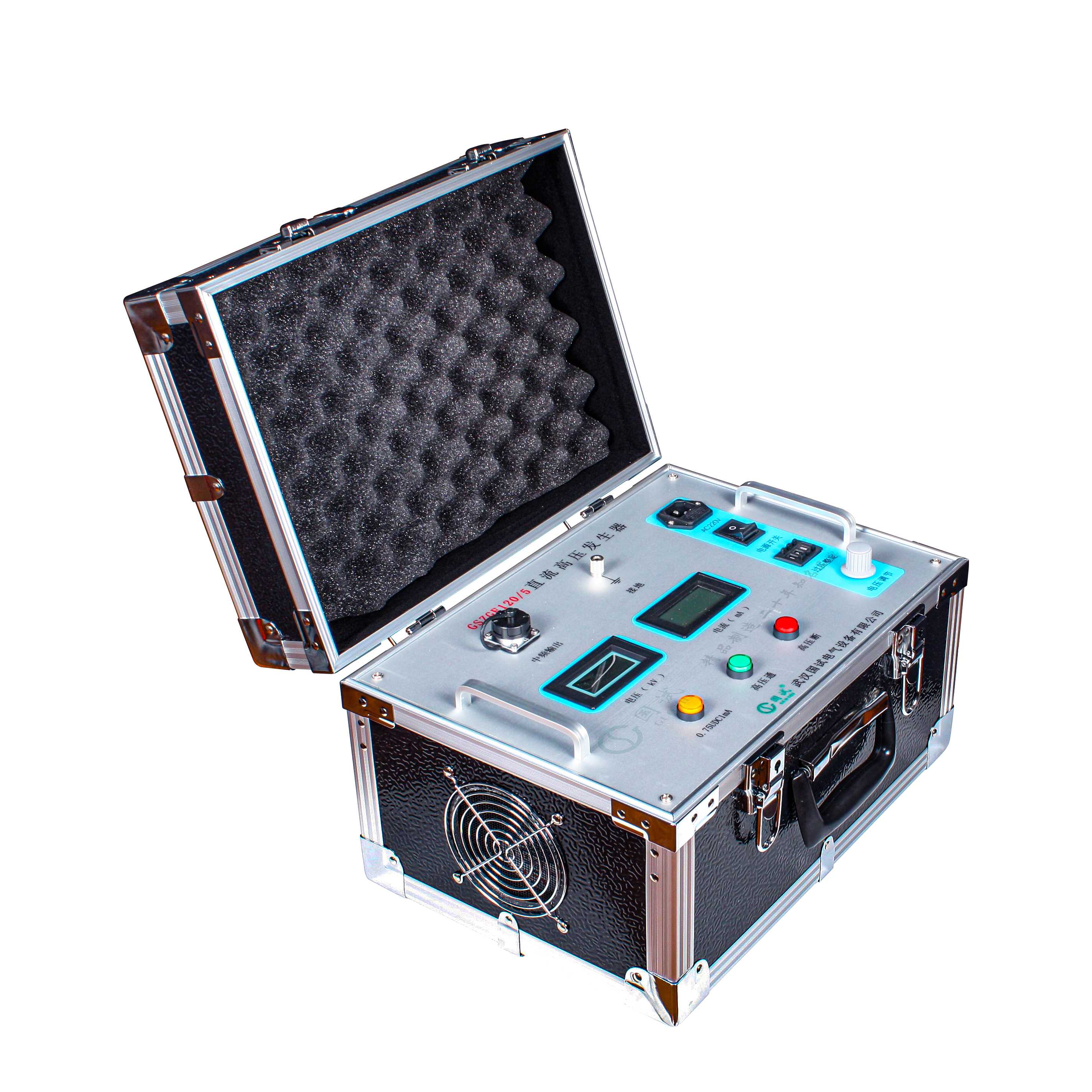

7.控制单元采用铝合金机箱，整机体积小巧，重量轻，方便携带。

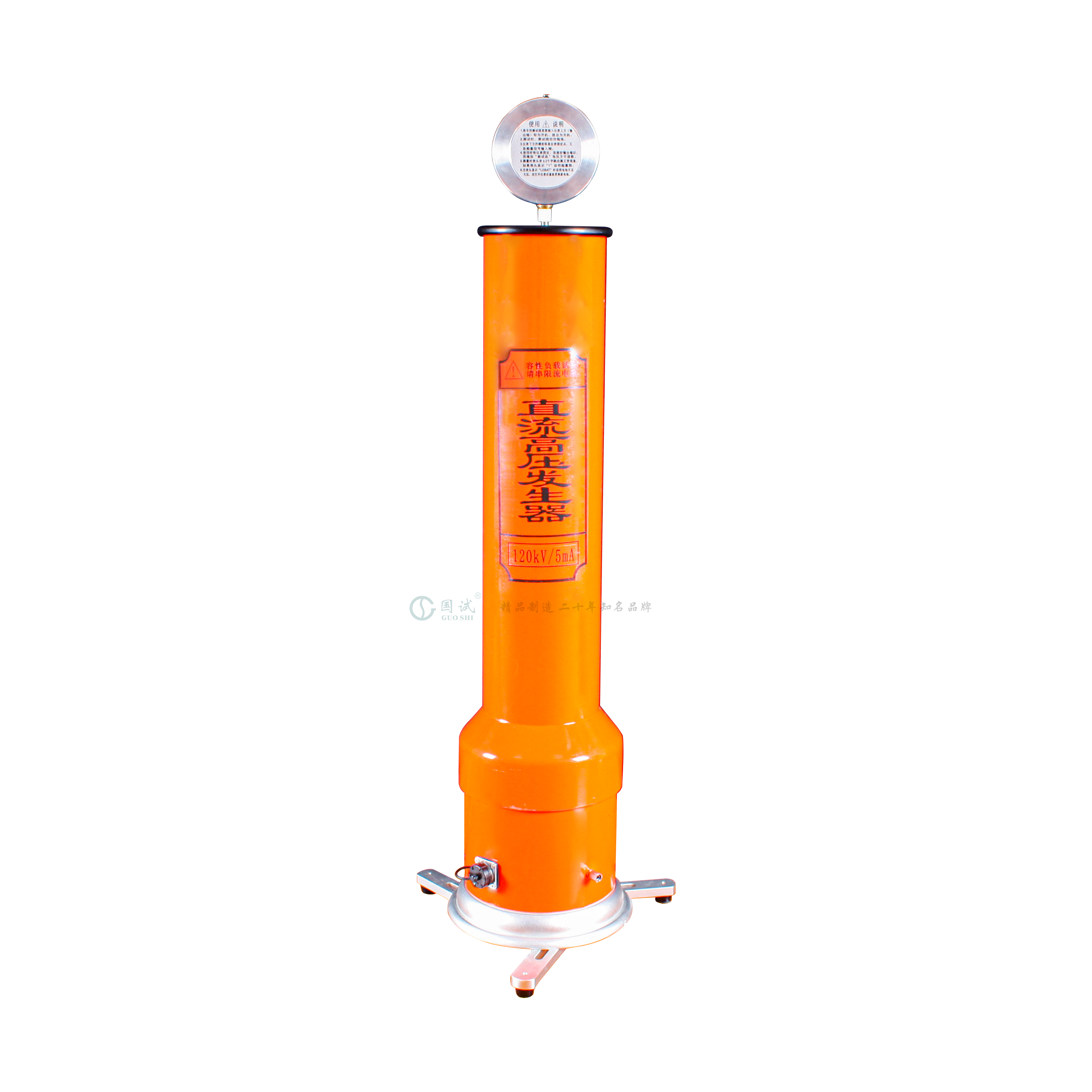

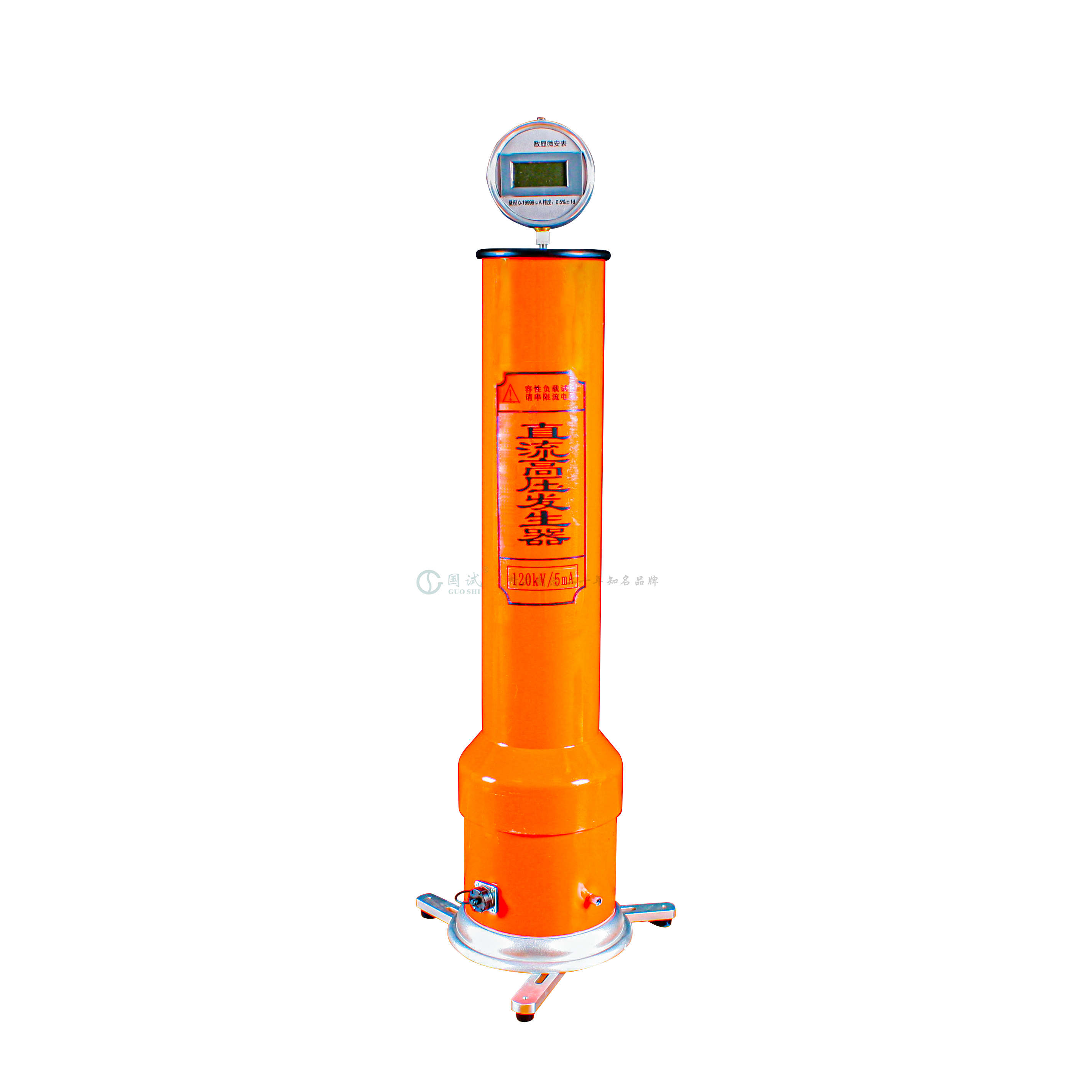

8.倍压筒采用新型材料,轻巧、坚固。底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。外表涂特种绝缘材料,电气性能好,防潮能力强。

9.高压极性：负电压极性，零电压启动，线性连续可调。



产品参数 Product Parameters

---



1.电压测量误差：1.0%±1 个字，最高分辨率0.1KV。

2.电流测量误差：1.0%±1 个字，最高分辨率0.1μA。

3.纹波系数：≤ 0.5%。

4.电压稳定度：随机波动，电网变化±10%时 ≤0.5%。

5.工作方式：间断工作制，额定负载 60 分钟。

6.环境温度：‐20℃~50℃。

7.相对湿度：温度为 25℃时，不大于90%。

8.海拔高度：3000 米以下。



型号规格 （kV/mA）	60/ 2	60/5	120/2	120/5	120/10	200/2	200/5	300/2	300/5
输出电压（kV）	60	60	120	120	120	200	200	300	300
输出电流（mA）	2	5	2	5	5	2	5	2	5
输出功率（W）	120	300	240	600	600	400	1000	600	1500
倍压筒高约（m）	0.4	0.4	0.6	0.6	0.6	0.9	0.9	1.25	1.25

 (如有特殊规格可定制)

配置清单 Configure The Manifest

---



序号	型号	数量
1	控制箱	1个
2	高压倍压箱	1个
3	放电棒	1根
4	直流微安表	1块
5	微安表连接线	1根
6	五芯电缆线	1根
7	限流电阻	1根
8	电源线	1根
9	接地线	1根
10	保险管 (5A )	1根
12	说明书	1份
13	检验报告	1份
14	合格证	1份
15	保修卡	1份
