GSZ-301B 交流采样.变送器校验装置
电力计量检测参考标准:GB/T13729-92 、DL/T630-1997 可自动检验电力系统中各种交流采样装置的基本误差,电压、电流、频率、波形、功率因数等影响量引起的改变量等。
产品简介 Product Introduction

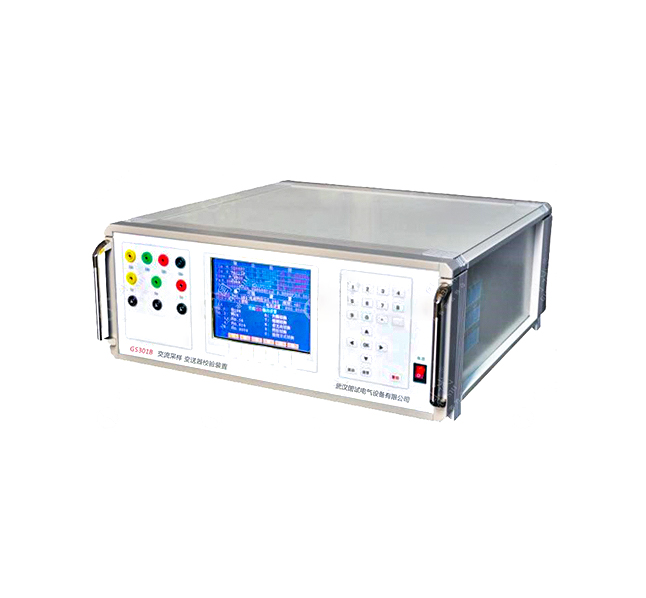

GSZ-301B交流采样.变送器.校验装置是按照GB/T 13729-2019《远动终端设备》、DL/T 630-2020《交流采样远动终端技术条件》和T/CIMA 0027-2021《交流采样测量装置检验规范》的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是由DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置模拟量输入的量程,充分考虑了上述 GB/T 13729-2019、DL/T 630-2020和JJG 601-2022规程中所有的优先和非优先采用值。
装置具有精度高、工作稳定可靠、操作方便灵活等特点。
显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰。
参考标准:GB/T 13729-2019《远动终端设备》
DL/T 630-2020《交流采样远动终端技术条件》
T/CIMA 0027-2021《交流采样测量装置检验规范》
JJG 601-2022《时间检定仪检定规程》
产品特征 Product Characteristics
1.可自动检验电力系统中各种交流采样装置的基本误差,电压、电流、频率、波形、功率因数等影响量引起的改变量等。
2.可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3.功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,因此更适合用于现场校验交流采样器。
4.可离线(虚负荷)校验或在线(实负荷)检验交流采样器。
5.设有RS-232接口或USB接口。通过上位机软件,由PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。
6.设有大容量的非易失性存贮器,可存贮300块被检表检测原始数据,以供查阅和上传。
产品参数 Product Parameters
| 电压量程 | 57.7V、100V、220V、380V,每相最大输出容量 20VA; |
| 电流量程 | 1A、5A,每相最大输出容量 10VA; |
| 电压、电流调节范围 | 0~120%, |
| 调节细度 | 5×10-5; |
| 频率 | 调节范围 45~65Hz,调节细度 0.001Hz,调定值准确度 0.01Hz; |
| 相位 | 调节范围 0~359.99°,调节细度 0.01°; |
| 电压、电流、功率测量准确度 | 0.05%; |
| 电压、电流输出波形失真度 | ≤0.3%; |
| 电压、电流及功率输出稳定度 | ≤0.01%/60s(峰-峰值); |
| 谐波 | 2~31次,幅度 0~20%,相位细度 0.01°·N(N为谐波次数)。 |
| 在线测量 | 0~120V、0~6A 0.1%。 |
| 工作电源 | 单相220V±10%, 50Hz±5%。 |
| 使用环境 | 温度20℃±10℃,相对湿度 ≤85%RH。 |
| 体积重量 | 460×460×175mm³ 约15kg |
配置清单 Configure The Manifest
| 序号 | 名称 | 数量 |
| 1 | 装置本体 | 1台 |
| 2 | 铝合金箱 | 1只 |
| 3 | 电源线连插头 | 1根 |
| 4 | 测试导线及接插件 | 1套 |
| 5 | 直流75mV测试专用线 | 1根 |
| 6 | 电子电能脉冲测试线 | 1根 |
| 7 | 通讯专用接口连接线 | 1根 |
| 8 | 光电采样器 | 1个 |
| 9 | 使用说明书 | 2份 |
| 10 | 检测报告、合格证、装箱单 | 各1份 |
