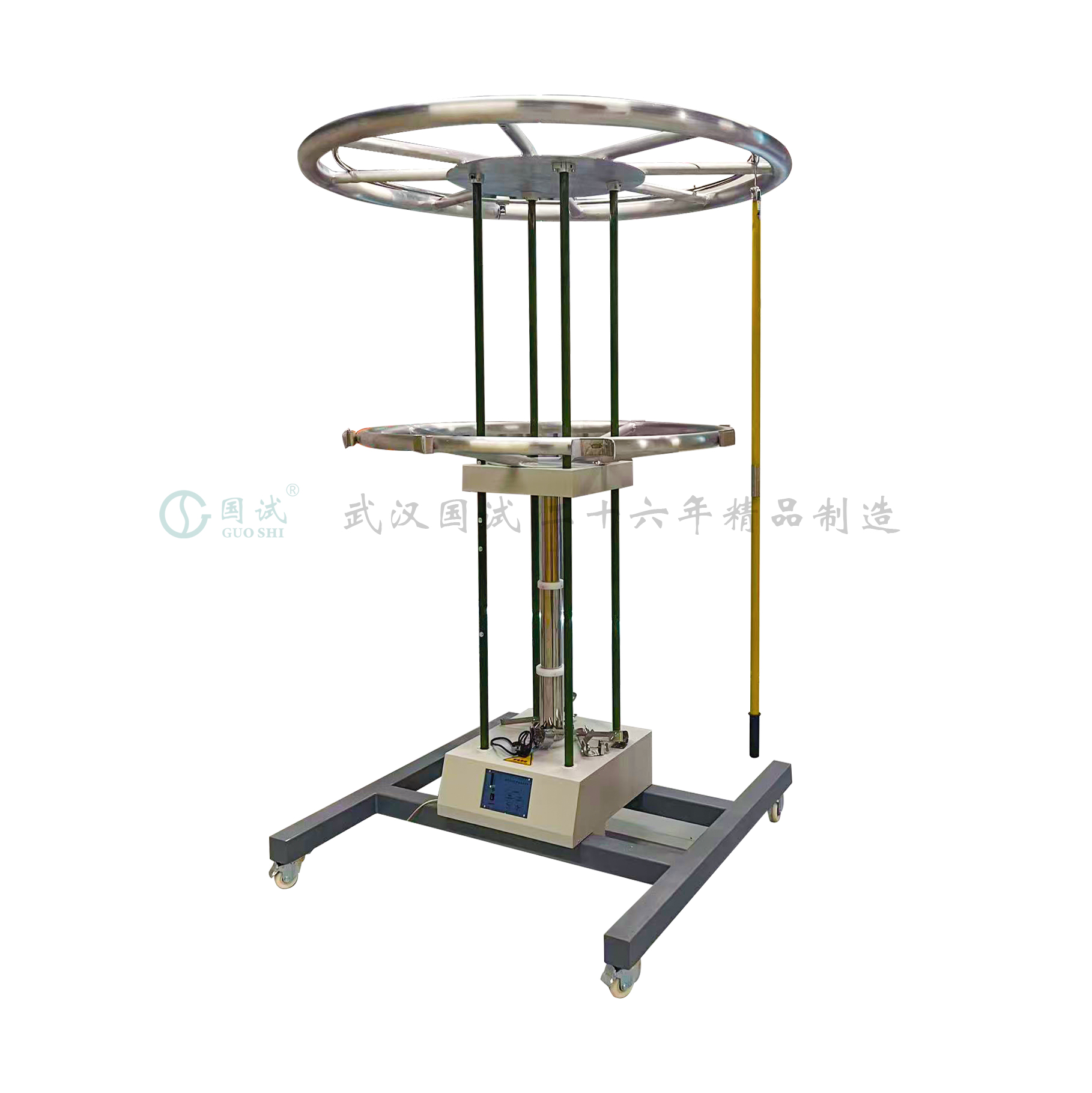

GSJYG-Y系列 圆形整段绝缘杆耐压测试平台



产品简介 Product Introduction

---



本高压试验平台主要用于330kV及以下绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放试验变压器，分压器，金属保护电阻等升压设备，和高压试验升降平台组成。

绝缘杆耐压升降平台根据试验电压不同，具有3种规格。设备为圆形结构，节省空间，一次可以进行6-8支绝缘杆的测试。

参考标准： DL/T1476-2015《电力安全工器具预防性试验规程》

                  DL/T976-2017《带电作业工具、装备和设备预防性试验规程》



产品特征 Product Characteristics

---



1. 试验平台具有100kV、250kV、450kV（220、330）三种结构，可以进行整根绝缘杆测试。
2. 100kV升降平台为顶部电极均压环升降结构，下部具有接地电极，适用于10~35kV带电作业绝缘杆耐压试验。
3. 250kV升降平台为顶部电极均压环固定，下部接地电极可以升降，适用于10~110kV绝缘杆耐压试验。
4. 450kV升降平台顶部具有固定高压均压环，下部接地电极也固定，中间高压电极均压环可以升降调节，适用于330kV及以下绝缘杆耐压试验。
5. 高压均压环上具有8个工位，间距不小于0.5米一次可以悬挂8只绝缘杆。（多工位可定制）
6. 下部接地电极环，具有宽度50mm接地电极方便试品接地。
7. 试验长度通过按钮或遥控器控制，具有快速和慢速两档速度，便于准确调节耐压长度。



产品参数 Product Parameters

---



规格	100	250	450
额定电压(kV)	100	250	450
适用试品(kV)	10-35(带电)	10-110	10-220	10-330
工位数	6	8	8	8
耐压长度(m)	0.4-0.7	0.7-1.3	0.4-2.2	0.4~3.3
外形尺寸(mm)	1150x1150x2150	1670x1670x2450	1740x1740x3800	1740x1740x4900
重量(kg)	65	120	280	300





附件：

DL∕T 1476-2023 《电力安全工器具预防性试验规程》

①绝缘杆工频耐压试验项目、周期和要求：

试验项目	试验周期	额定电压 kV	试验长度 m	工频耐压 kV	持续时间 min
工频耐压试验	1 年	0.4	0.08	2.5	1
		10	0.07	45
		20	0.8	80
		35	0.9	95
		66	1.0	175
		110	1.3	220
		220	2.1	440
		330	3.2	380	3
注：表中数据为海拔 1000m 及以下的试验长度和电压。
