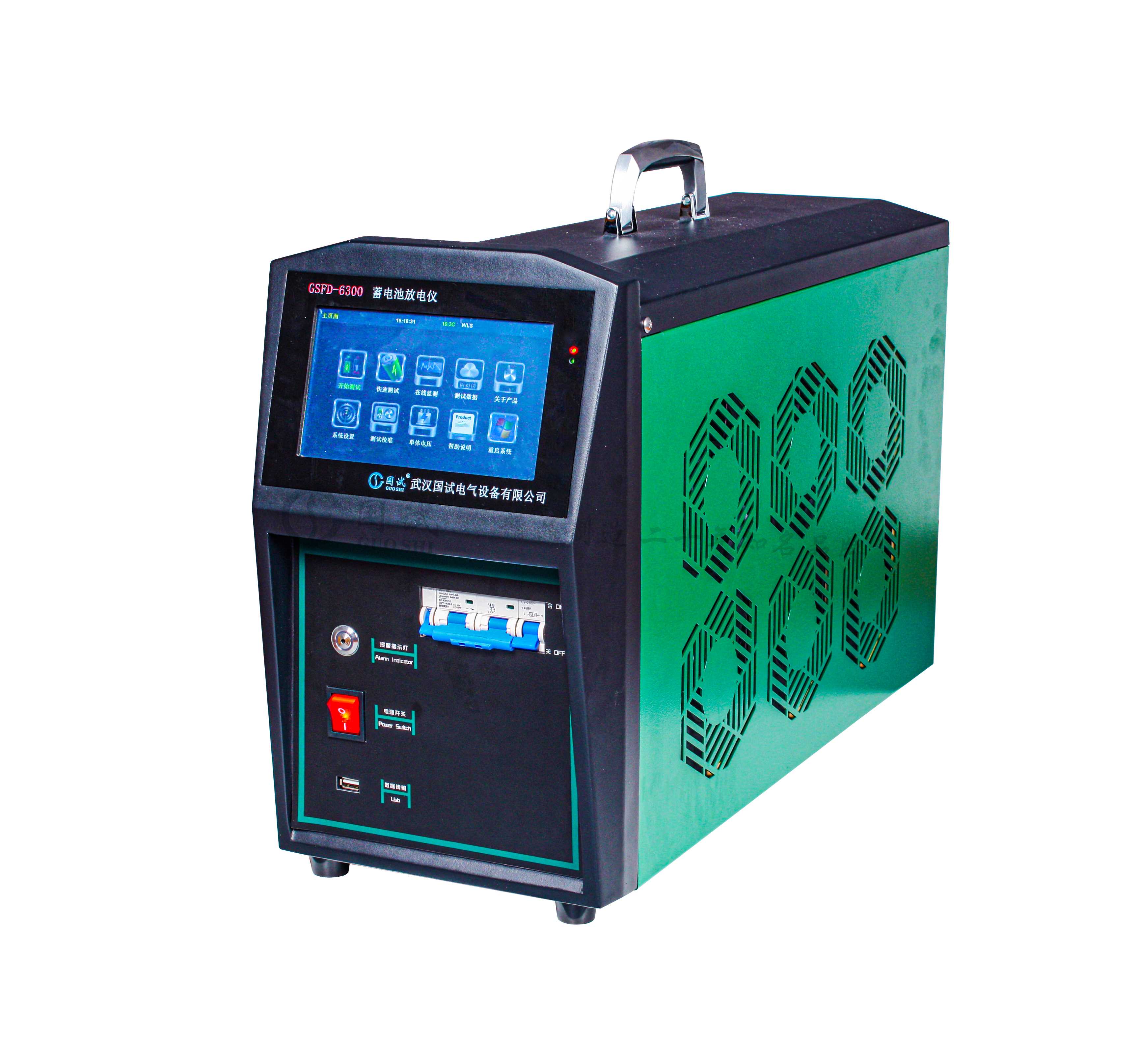

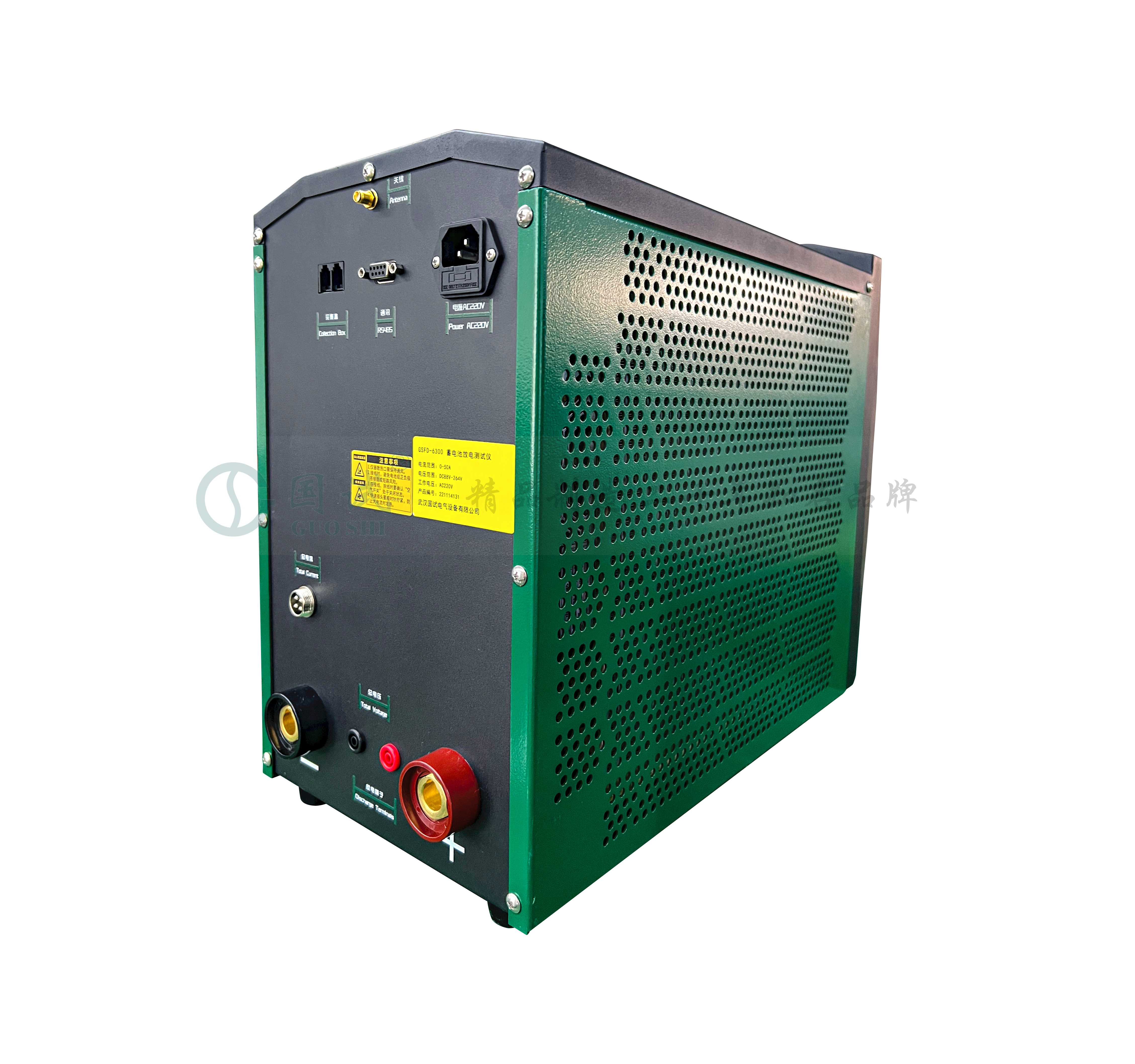

GSFD系列 智能蓄电池放电测试仪

GSFD系列 智能蓄电池放电测试仪

蓄电池及直流系统检测

GSFD系列智能蓄电池放电测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。

产品详情



产品简介 Product Introduction



在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。

我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估。

我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。

本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。

本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》



产品特征 Product Characteristics



  1. 采用高精密电阻，避免了红热现象，使整个放电过程更安全。
  2. 单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可最多设置4个独立频段，即可以在同一区域最多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。（选配）
  3. 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式：
  4. 单体监测模块与放电仪主机两者之间进行数据传输。
  5. 单体监测模块与USB无线终端两者之间进行数据传输。
  6. 单体监测模块与放电仪主机、USB无线终端，三者之间进行数据传输。
  7. 每台放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出最高的6节、和最低的6节电池的编号和电压值，在显示屏上以不同颜色进行显示(选配）。
  8. 单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式。
  9. 配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电u压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。

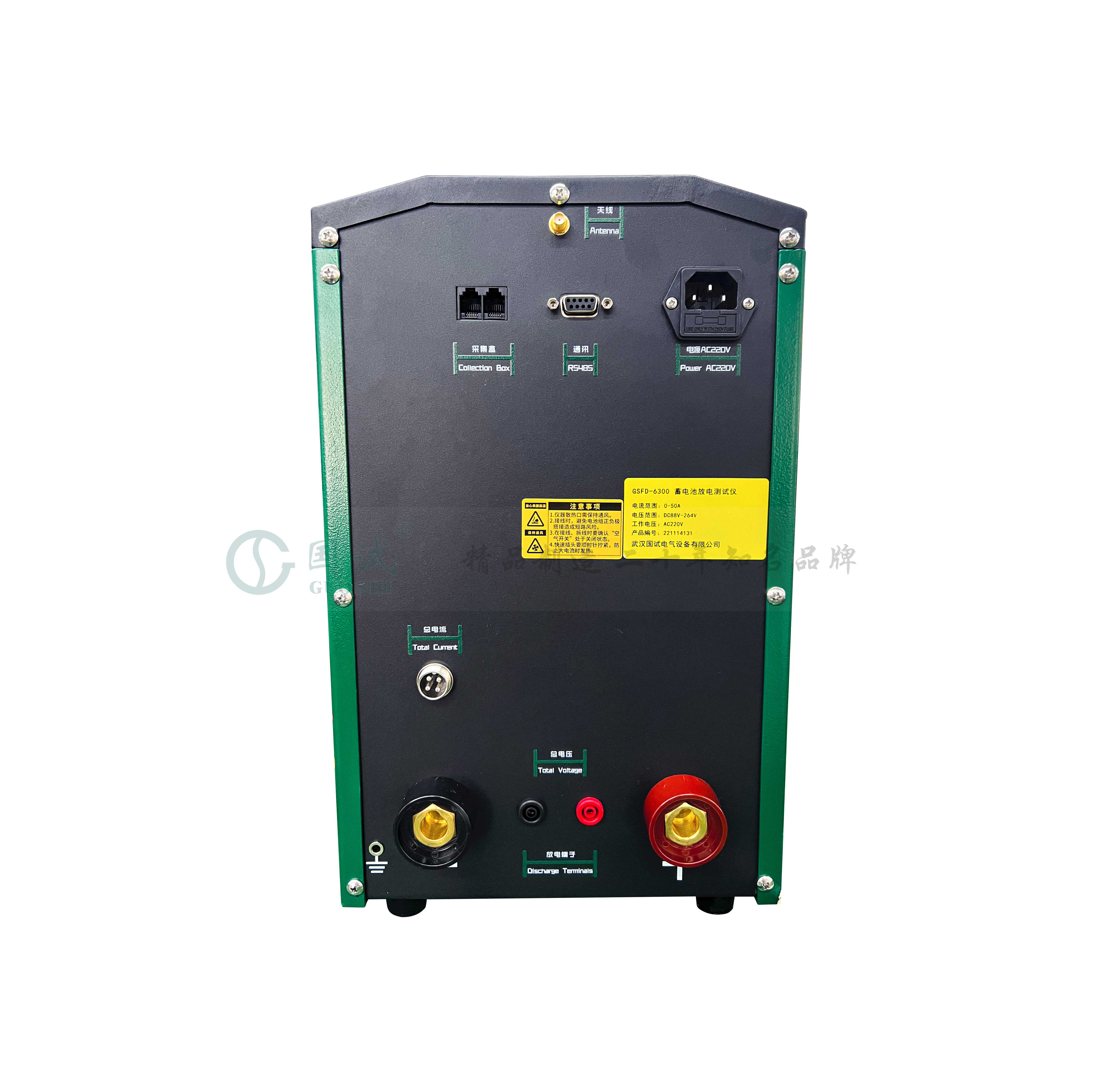

  10. 设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。

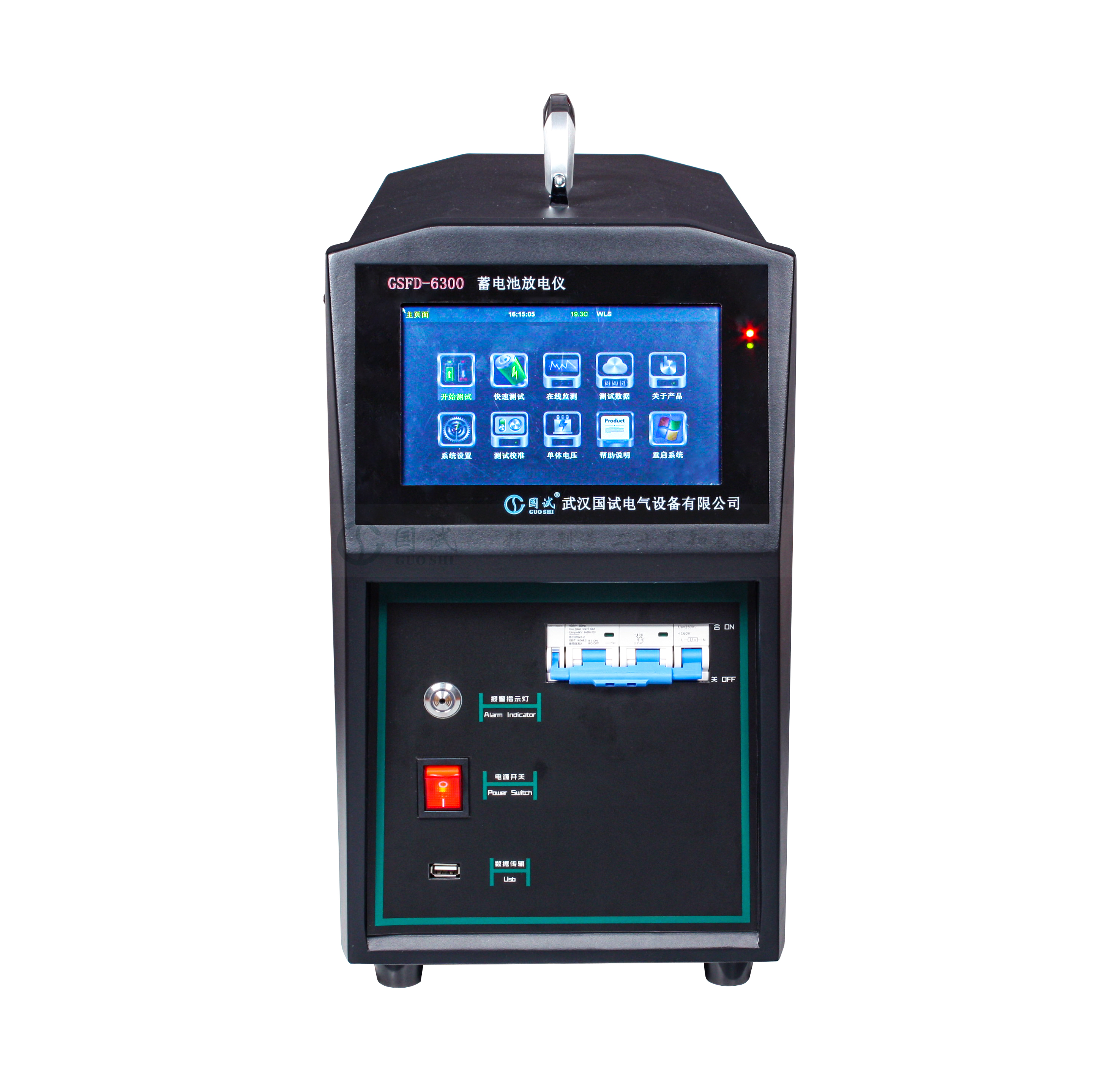

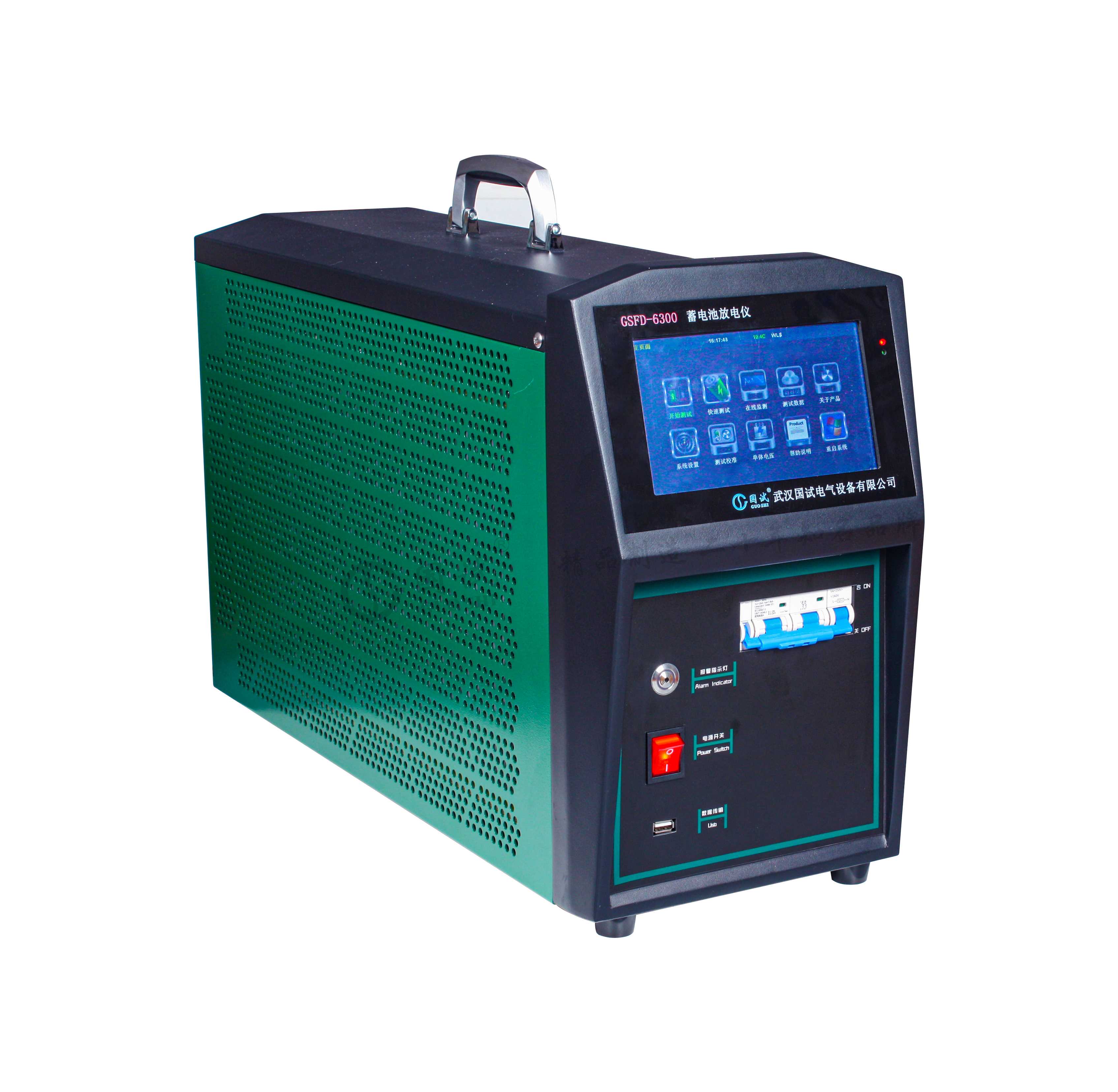

  11. 采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电阻触控操作，内置有中英文切换菜单，菜单操作简单明了。
  12. 自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，过压保护、反接报护自动断开空气断路器。
  13. 可设定放电终止条件，包括单体电池电压低、整组电压低/高、放电电流小、放电时间到，放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。
  14. 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合(选配）。
  15. 具有RS485远程控制放电功能。
  16. 具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。



产品参数 Product Parameters



产品型号

48V系统

110V系统

220V系统

380V系统

480V系统

放电电压

32~60V

80~132V

176~270V

300~460V

380~580V

放电电流

0~300A

0~100A

0~100A

0~40A

0~30A

仪器功能特性

显示功能

7寸LCD液晶触摸屏，分辨率1024×800

电压测量精度

±0.5%FS+0.1V

电流测量精度

±1%FS+0.1A最大量程100A

单体电压显示精度

0.01V

放电电流显示精度

0.1A

无线巡检功能

采用多频段射频无线模块，通讯距离可达100米以上，
兼容2V/4V/6V/12V单体电池电压监测，
每个无线监测模块可同时监测12个单体,高限可监测300节电池

数据保存容量

内置:16Gbit FLASH;外置16G储存

数据诵讯

RS485*3;USB*1

工作模式

恒流/恒功率，可并机/从机控制

保护性能（液晶显示提醒+蜂鸣器告警)

主机保护功能

过温、过流、电流失控触发停机保护

反接保护功能

极性接反声光告警提示

异常保护

电源线掉电、主电缆掉电

过温保护

内置温度传感探头,温度超过75℃，设备自动停止放电

急停保护

外置空开断路器，用于紧急停机保护

工作环境

散热方式

强制风冷

温度

工作温度范围:-5～50℃贮藏温度:-40～70°c

湿度

相对湿度:0～90%(40±2℃)

海拔

额定海拔≤4000米

工作电源

电压

单相三线制:220V AC (-20%～+30%)，频率:45～65Hz

耐压测试

输入―机壳:2200Vdc 1min

输入一输出:2200Vdc 1min

输出一机壳:700Vdc 1min

安全性

满足EN610950

仪器尺寸

主机尺寸(mm)

438*215*318

461*225*390

613*225*390

461*225*390

461*225*390

设备重量

13KG

16KG

20KG

16KG

16KG

电缆接线

电缆快接插头(红正黑负)，尺寸:电流mm²*3米，正负各1根



产品选型 Product Selection



GSFD系列智能蓄电池放电测试仪（恒流放电+容量分析+单体电压采集）

通讯系统蓄电池检测维护通用产品（DC12V/24V/36V/48V）

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~60V

DC:10~60V

0~100A

0~1000Ah

√

√

√

DC:10~60V

0~150A

0~1500Ah

√

√

√

DC:10~60V

0~200A

0~2000Ah

√

√

√

DC:10~60V

0~300A

0~3000Ah

√

√

√

电动自行车/电动叉车/高尔夫观光车等电池检测维护（DC48/72V/96V）

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~132V

DC:10~132V

0~100A

0~1000Ah

√

√

√

DC:10~132V

0~150A

0~1500Ah

√

√

√

DC:10~132V

0~200A

0~2000Ah

√

√

√

DC:10~132V

0~300A

0~3000Ah

√

√

√

电力变电站蓄电池检测维护通用产品（DC48V/110V/220V）

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~300V

DC:10~300V

0~50A

0~500Ah

√

√

√

DC:10~300V

0~80A

0~800Ah

√

√

√

DC:10~300V

0~120A

0~1200Ah

√

√

√

轨道交通供电系统蓄电池检测维护通用产品（DC48V/110V/220V/380V）

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~300V

DC:1~456V

0~30A

0~300Ah

√

√

√

0~600V

DC:38~600V

0~25A

0~250Ah

√

√

√

0~600V

DC:38~600V

0~50A

0~500Ah

√

√

√

电站/UPS数据中心蓄电池检测维护方案（DC380V/480V）

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~600V

DC:300~600V

0~30A

0~300Ah

√

√

√

0~600V

DC:38~600V

0~40A

0~400Ah

√

√

√

0~600V

DC:38~600V

0~80A

0~800Ah

√

√

√

满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组

监测范围

恒流范围

电流范围

适用容量

放电功能

容量测试

单体电压采集

0~600V

DC:10~600V

0~30A

0~300Ah

√

√

√

0~600V

DC:10~600V

0~30A

0~600Ah

√

√

√





GSFD系列智能蓄电池放电测试仪（恒流放电+容量分析+单体电压采集）

产品规格

适用电池组容量

单体电池规格

电压等级

48V

50A

0～500Ah

兼容2V/4V/6V/12V单体电池电压监测
一个无线监测模块可同时监测12只单体电池

2V电池组=2*24=2(配备2个无线监测模块)

12V电池组=12*4=1(配备1个无线监测模块)

48V

100A

0～1000Ah

150A

0～1500Ah

200A

0～2000Ah

300A

0～2000Ah

110V

30A

0～300Ah

兼容2V/4V/6V/12V单体电池电压监测
一个无线监测模块可同时监测12只单体电池

2V电池组=2*54=5(配备5个无线监测模块)

12V电池组=12*9=1(配备1个无线监测模块)

80~132V

50A

0～500Ah

100A

0～1000Ah

200A

0～2000Ah

220V

30A

0～300Ah

兼容2V/4v/6V/12V单体电池电压监测
一个无线监测模块可同时监测12只单体电池2V电池组=2*108=10(配备10个无线监测模块)

12V电池组=12*18=2(配备2个无线监测模块)

176-270V

50A

0～500Ah

100A

0～1000Ah

200A

0～2000Ah

380V

30A

0～300Ah

兼容2V/4V/6V/12V单体电池电压监测
一个无线监测模块可同时监测12只单体电池

2V电池组=2*192=16(配备16个无线监测模块)

12V电池组=12*32=3(配备3个无线监测模块)

300~460V

50A

0～500Ah

100A

0～1000Ah

150A

0～1500Ah

480V

30A

0～300Ah

兼容2V/4V/6V/12V单体电池电压监测
一个无线监测模块可同时监测12只单体电池

2V电池组=2*240=20 (配备20个无线监测模块)

12V电池组=12*40=4(配备4个无线监测模块)

380~600V

40A

0～400Ah

80A

0～800Ah





配置清单 Configure The Manifest



序号

型号

数量

1

主机

1台

2

AC220V电源线

1根

3

放电电缆/电压采集线
（红、黑各一个）

1套

4

单体监测模块

若干

5

单体数据采集线

若干

6

采集模块鳄鱼夹（红色）

若干

7

采集模块鳄鱼夹（蓝色）

若干

8

采集模块鳄鱼夹（黑色）

若干

9

采集模块鳄鱼夹（黄色）

若干

10

接地线

1根

11

监测通讯终端

1个

12

USB转接线

1根

13

天线

1根

14

U盘

1个

15

说明书

1份

16

检验报告

1份

17

合格证

1份

18

保修卡

1份



售后服务承诺 After Sales Service Commitment



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
