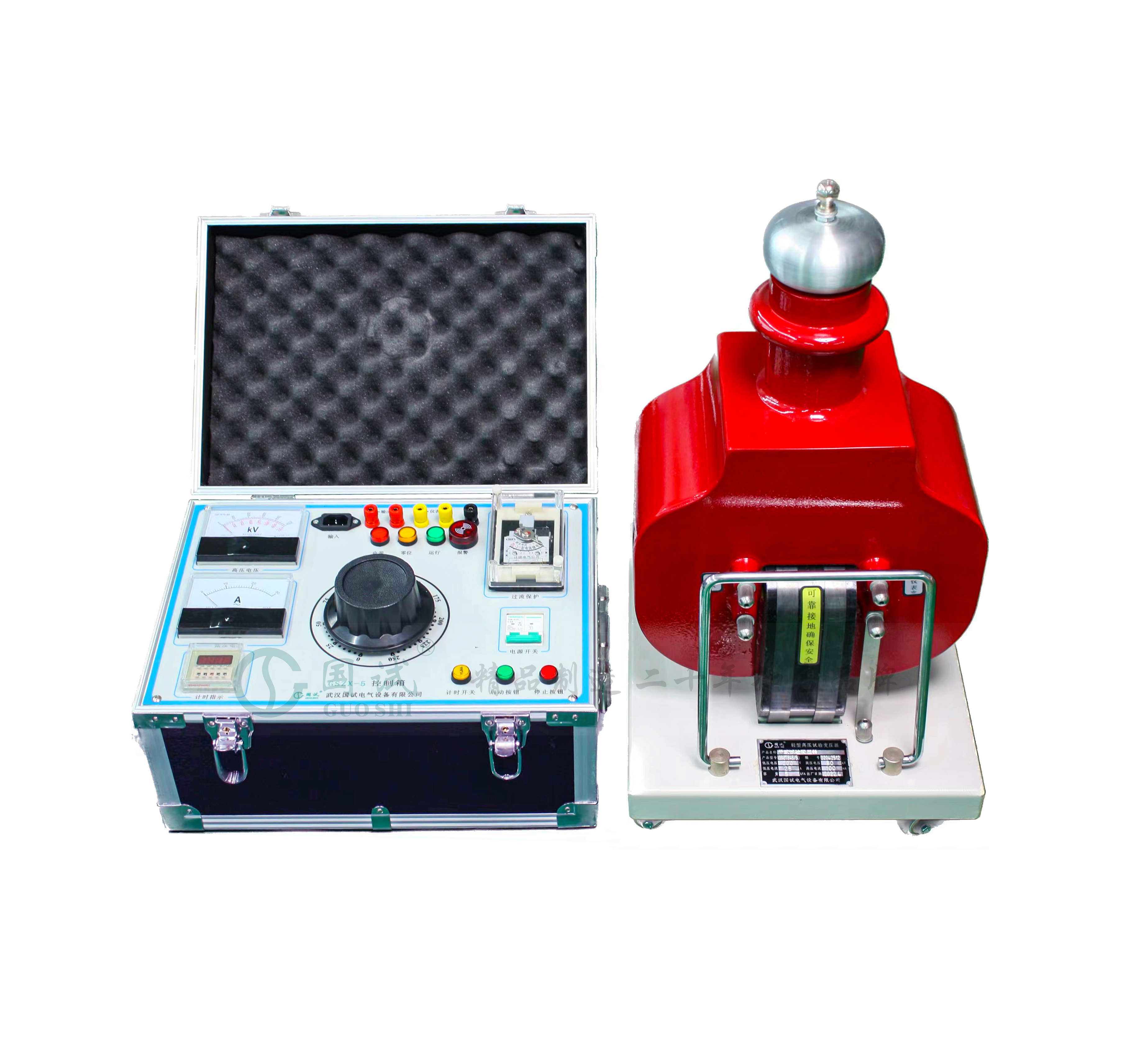

GSGTB系列 干式试验变压器
高压绝缘检测设备
GSGTB系列干式实验变压器，具有重量轻，体积小，造型美观，性能稳定，使用携带方便、无渗油等特点，并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代笨重的油浸式变压器的首选产品。
产品概述 Product Overview
GSGTB系列干式试验变压器，利用先进的生产设备，采用线圈环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代笨重的油浸式变压器的首选产品。
参考标准：JB/T 9641-2022《试验变压器》
DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》
DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》
产品特点 Product Features
干式变压器：
1、该干式试验变压器体积小，重量轻(比同等级油浸试验变压器轻40%-65%)，造型美观、性能稳定、使用携带方便。
2、无油化设计，安全性高。彻底消除绝缘油带来的火灾风险、渗漏问题及环境污染，不受低温凝固或高温挥发影响，尤其适合高海拔、高温、多尘或防火等级高的场所。
3、环氧树脂整体绝缘：线圈和铁芯组装完成后，整体密封浇注环氧树脂，保证良好的绝缘性能的同时缩小的整机的体积和重量。
4、防震能力强：变压器铁芯采用CD睡式结构，仪器在运输或试验过程中线圈始终处于卧式状态，降低了线圈受损的可能。
控制箱：
1.本仪器采用指针式表头显示高压电压、低压电流，读数清晰直观。
2.保护功能齐全，仪器设有零位启动、过流保护等功能。
3.设有时间继电器及声光报警装置、可自行设置试验耐压时间，方便可靠。
4.设备体积小、重量轻、方便携带。
产品参数 Product Parameters
干式变压器：
1.输出电压波形:正弦波
2.输出波形畸变率：≤1％。
3.空载电流及损耗:＜3%
4.感应耐压水平：1.1UO/1min。
5.单台试验变压器的短路阻抗为:4.5%～12%（±10%）
6.电压可调精度为±1%。
7.电压不稳定度小于1%。
8.过电压保护功能。
9.表面温升: ＜55℃
10.额定容量下，允许连续运行时间:0.5小时（需长时间运行的变压器，可订制）
11.间续运行时间:10kVA以下，每间隔2小时，允许连续运行0.5小时
15kVA以上，每间隔4小时，允许连续运行0.5小时
12.一半额定电压及一半额定电流下，允许连续运行4小时。
13.环境要求: 环境温度：-10℃～40℃ 相对湿度：≤80%
试验变压器主要技术参数
|
规格型号 |
容量（KVA） |
输入 电压 （V） |
输出 电压 （KV） |
输出 电流 （mA） |
输出直流高压 （KV） |
最大外形尺寸 （mm） |
重量 (kg) |
|
GTB-1.5/50 |
1.5 |
200 (400) |
50 |
30 |
70 |
230X180X370 |
13 |
|
GTB-3/50 |
3 |
60 |
310X250X570 |
30 |
|||
|
GTB-5/50 |
5 |
100 |
300X310X680 |
45 |
|||
|
GTB-10/50 |
10 |
200 |
320X350X720 |
73 |
|||
|
GTB-20/50 |
20 |
400 |
360X350X720 |
85 |
|||
|
GTB-30/50 |
30 |
600 |
500X380X780 |
120 |
|||
|
GTB-5/100 |
5 |
100 |
50 |
140 |
320X350X960 |
67 |
|
|
GTB-10/100 |
10 |
100 |
360X350X960 |
80 |
|||
|
GTB-20/100 |
20 |
200 |
500X380X880 |
120 |
|||
|
GTB-30/100 |
30 |
300 |
580X380X880 |
160 |
|||
|
GTB-50/100 |
50 |
500 |
650X460X1010 |
230 |
注：特殊规格可另外定制
控制箱：
操作系统主要技术参数
|
型号 规格 |
容量 |
电 源 |
输出 |
外形尺寸 |
重量 |
||
|
(kVA) |
电压 （V） |
频率 (Hz) |
电压 (V) |
额定电流 (A) |
长×宽×高 (mm×mm×mm) |
（kg） |
|
|
ZX 5/220 |
5 |
220 |
50 |
0－250 |
20 |
420×360×240 |
21 |
|
ZT 10/220 |
10 |
220 |
50 |
0－250 |
50 |
600×400×800 |
60 |
|
ZT 15/220 |
15 |
220 |
50 |
0－250 |
50 |
600×400×800 |
75 |
|
ZT 20/380 |
20 |
380 |
50 |
0－430 |
50 |
600×400×800 |
90 |
|
ZT 30/380 |
30 |
380 |
50 |
0－430 |
75 |
615×450×990 |
140 |
注：特殊规格可另外定制
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
干式变压器 |
1台 |
|
2 |
控制箱 |
1台 |
|
3 |
电源线 |
1根 |
|
4 |
连接线 |
1套 |
|
5 |
接地线 |
1根 |
|
6 |
高压线 |
1根 |
|
7 |
说明书 |
1份 |
|
8 |
检验报告 |
1份 |
|
9 |
合格证 |
1份 |
|
10 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
