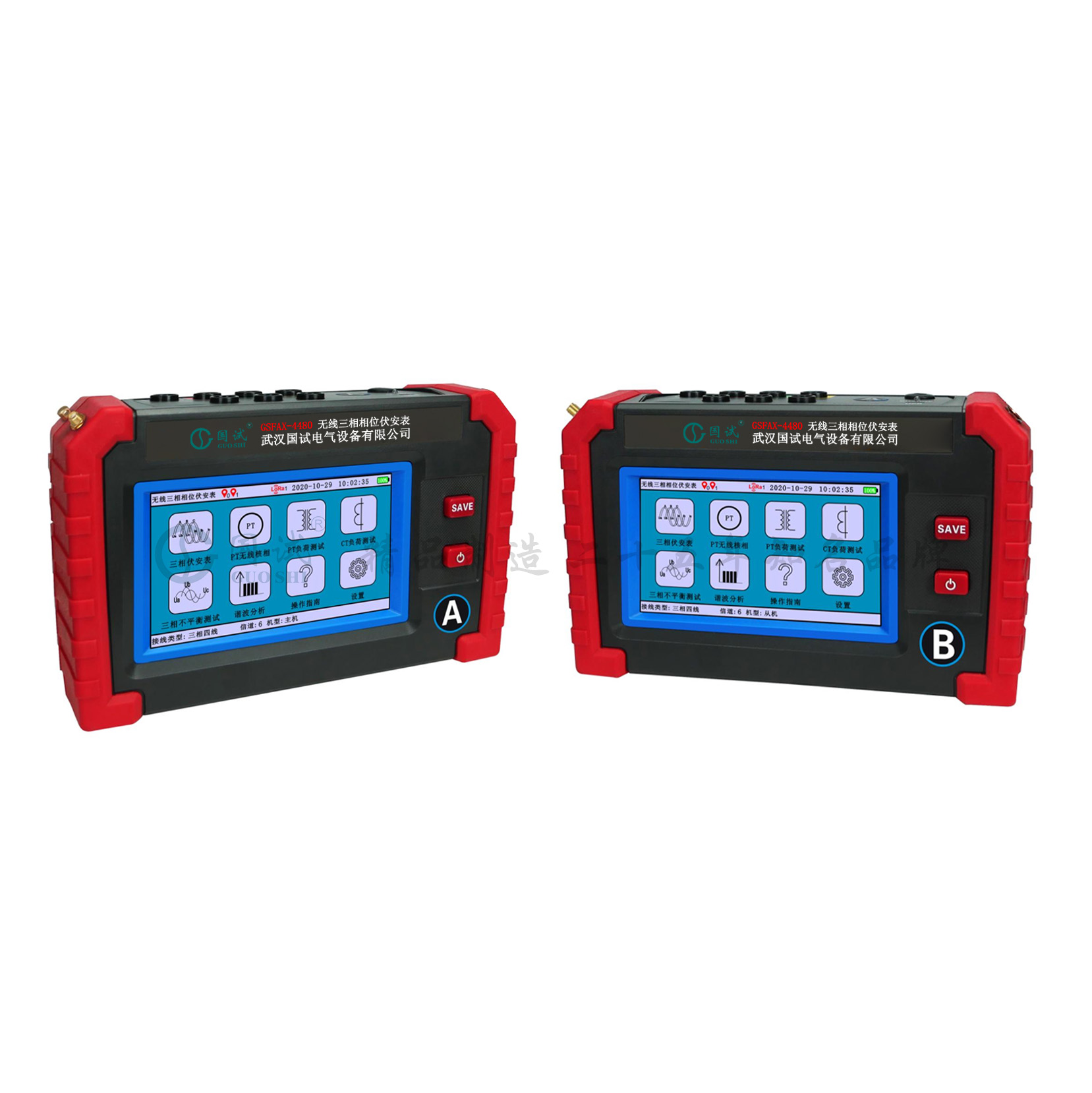

GSFAX-4480 无线三相相位伏安表（触摸屏）
继电保护校验设备
GSFAX-4480无线三相相位伏安表，用于无线同步测量变电站二次回路中不同测量点的电压幅值、电流幅值、电压相位、电流相位、频率、功率等参数，还能够同屏显示主从机的三相电压和电流的矢量图。无需临时拉线，解决智能变电站中不同点电流电压无法测量的问题。仪表由2台手持测量终端组成，2台终端均可设为主机或从机。用户可同时使用3台或4台手持终端联机测试。产品操作简单、使用方便、测量快速、稳定、结果可靠。可广泛应用于智能变电站、常规变电站、电力部门、铁路部门、工矿企业、野外电工作业以及检测站等。
产品概述 Product Overview
GSFAX-4480无线三相相位伏安表，用于无线同步测量变电站二次回路中不同测量点的电压幅值、电流幅值、电压相位、电流相位、频率、功率等参数，还能够同屏显示主从机的三相电压和电流的矢量图。无需临时拉线，解决智能变电站中不同点电流电压无法测量的问题。仪表由2台手持测量终端组成，2台终端均可设为主机或从机。用户可同时使用3台或4台手持终端联机测试。产品操作简单、使用方便、测量快速、稳定、结果可靠。可广泛应用于智能变电站、常规变电站、电力部门、铁路部门、工矿企业、野外电工作业以及检测站等。
单台手持终端使用时，可作为三相相位伏安表使用，可以测量电流、电压、相位、功率、频率、功率因素等参数，并且能够实时显示三相电压和三相电流的矢量图。
两台手持终端同时使用时，可以同时测量六路电压幅值、电流幅值、电压电流相位等参数。两台终端通过无线通讯，能够实现联动设置接线类型、通信信道、时间设置等。测试现场时不需要在不同点拉设临时电缆，解决了传统的变电站内二次回路不同点测试时拉线工作量大的难题。彻底解决智能变电站中不同点电流电压无法测量的问题，无需断开被测电路，操作简单安荃实用。
GSFAX-4480无线三相相位伏安表采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片，所以本仪表具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。
参考标准：GB/T 7676.5-2017《直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求》
产品特点 Product Features
- 触摸彩屏，中文界面，操作简易快捷；
- 大容量锂电池，USB接口。
- 单机可作为三相伏安表使用，具有三相伏安表、PT负荷测试、CT负荷测试、三相不平衡度测试、谐波分析等功能。
- 双机可作为无线相位伏安表使用，可在变电站的不同位置测试电流、电压、相位、功率、频率、功率因素等；具有单相或三相测试模式。
- 采用GPS卫星授时及LORA无线通讯技术，确保同步测试更准确。传输距离远，可达1000m（在空旷场所）。
- 用户可根据需要，同时使用3台或4台手持终端联机测试。四机同时使用时，可将一台设置为主机，另三台设置为从机，特别适合多点同步测试，使用灵活方便。
- 测量人员只需进行接线操作，仪器便会自动测量，实时更新数据，便于现场分析；
- 仪表带有蓝牙通讯，安装APP后可在手机进行测试或查看测试记录。
- 仪器采用完全隔离技术，避免安全事故的发生；
产品参数 Product Parameters
1．量程与精度
|
测量类型 |
测量范围 |
精度 |
分辨率 |
|
电压 |
2V～700V |
±0.3%rdg |
0.0001 |
|
电流 |
0.001A-20A |
±0.3%rdg |
0.0001 |
|
相位 |
0°～360° |
±0.3° |
0.1 |
|
频率 |
45Hz～65Hz |
±0.03Hz |
0.0001 |
|
有功功率 |
0.002W～14000W |
±0.3%rdg |
0.0001 |
|
无功功率 |
0.002VAR～14000VAR |
±0.3%rdg |
0.0001 |
|
视在功率 |
0.002VA～14000VA |
±0.3%rdg |
0.0001 |
|
电流量程 |
50Hz |
50 ± 1Hz |
|
1mA～2mA |
±5°（三相三线±7°） |
±6° |
|
2mA～20mA |
±3° |
±3° |
|
20mA～0.3A |
±1° |
±1° |
|
0.3A～3A |
±0.5° |
±1° |
|
3A～20 A |
±0.3° |
±1° |
2．其他技术规格
|
电 源 |
DC 7.4V 5200mAH可充电锂电池 |
|
功能选项 |
触摸屏选择 |
|
通讯方式 |
无线LORA（230MHz） |
|
无线通讯距离 |
1km（在空旷场所） |
|
显示模式 |
5寸触摸彩屏 |
|
LCD尺寸 |
108mm×65mm |
|
主机尺寸 |
210mm×129mm×68mm |
|
质 量 |
手持终端：约870g；整机：约4000g（含包装箱） |
|
测 试 线 |
黄、绿、红、黑色电压测试线，各2根 |
|
电 流 钳 |
钳口尺寸φ8mm，6个 |
|
数据存储 |
200组。 |
|
数据查阅 |
有 |
|
数据上传 |
USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
|
电池电压 |
电池电量指示显示，电池电压低于10%时提醒及时充电 |
|
自动关机 |
开机后15分钟无操作自动关机，关机前提醒关机 |
|
工作时间 |
充满电时，持续工作时间12小时 |
|
功 耗 |
待机（背光为50）：320mA；工作（背光为50）：320mA； |
|
工作条件 |
温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝 |
|
存储条件 |
温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR |
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
从机 |
一台 |
|
3 |
LORA天线 |
两根 |
|
4 |
电流钳 |
六只 |
|
5 |
测试线 |
八条 |
|
6 |
USB数据线 |
两条 |
|
7 |
充电器 |
两个 |
|
8 |
说明书 |
两份 |
|
9 |
检验报告 |
一份 |
|
10 |
合格证 |
一份 |
|
11 |
保修卡 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
