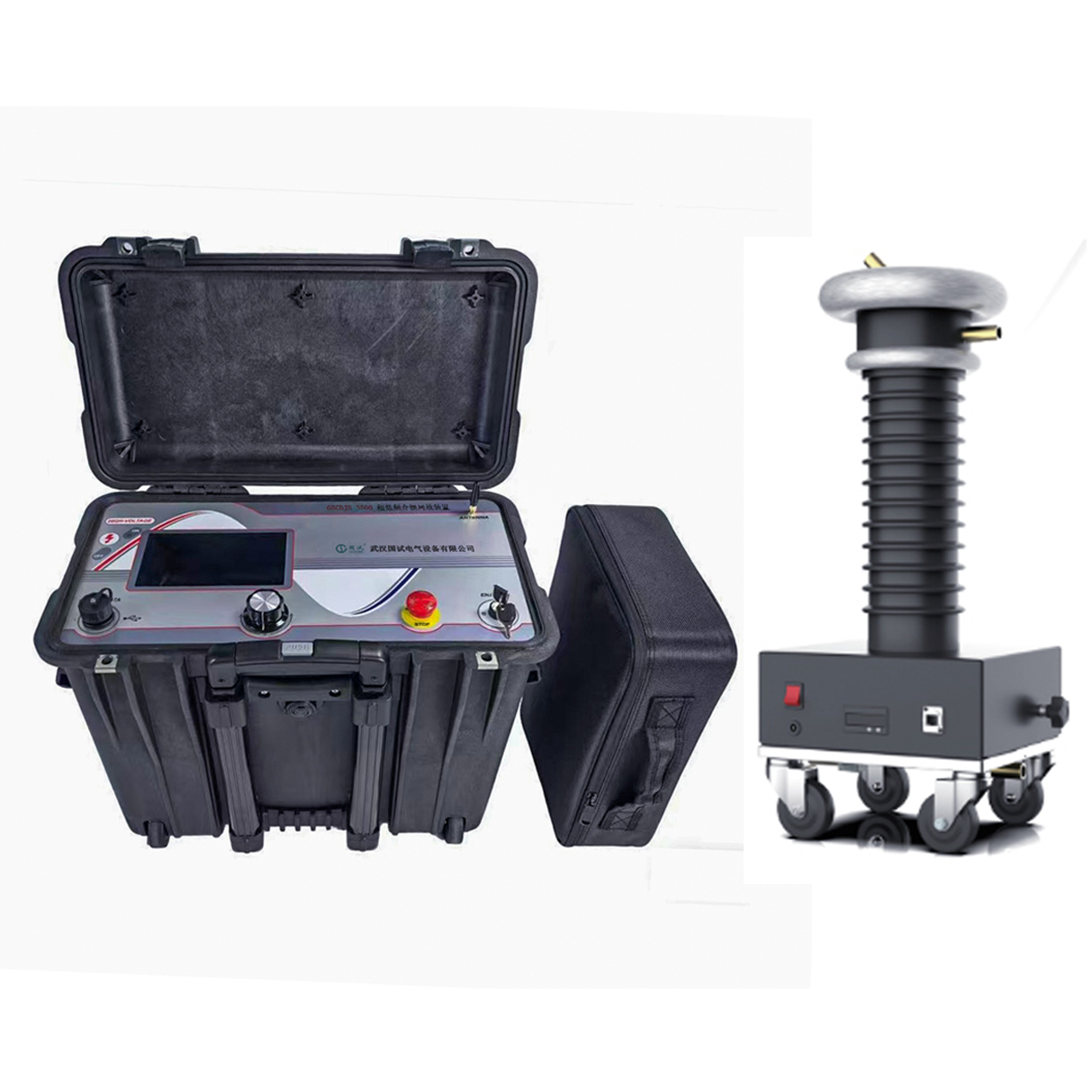

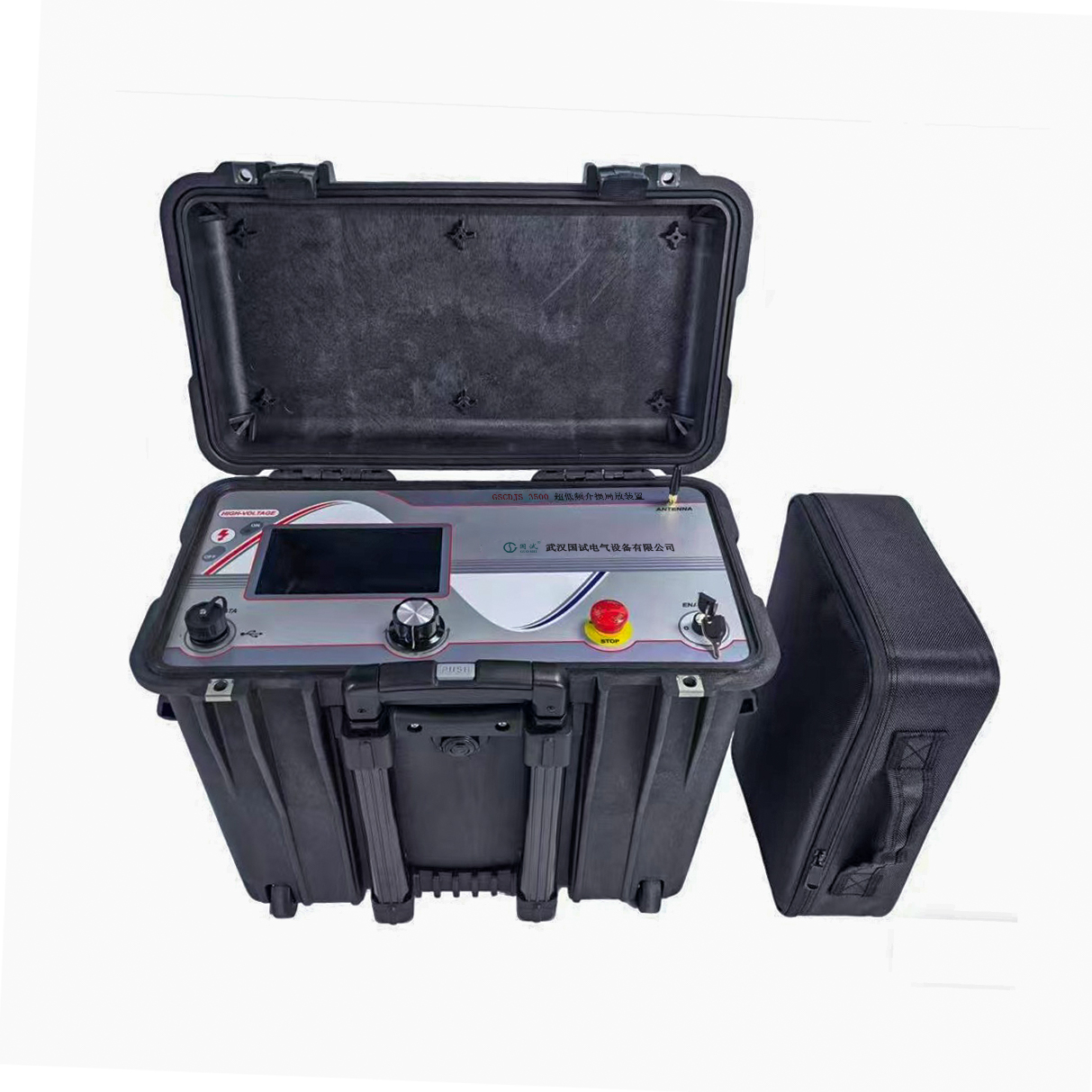

GSCDJS-3500 超低频介损局放装置
电缆检测设备

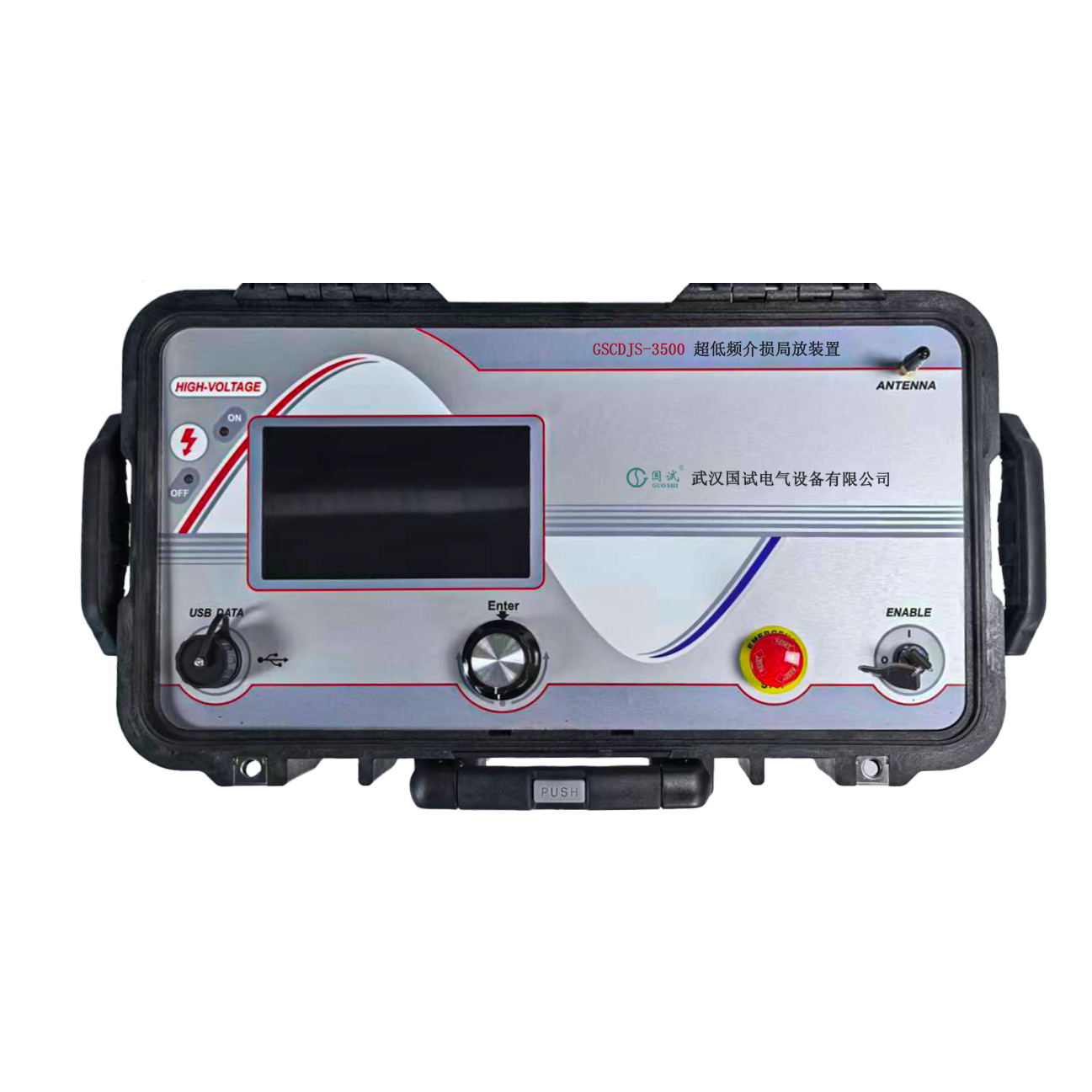

产品概述 Product Overview
GSCDJS-3500 超低频介损局放装置能够按照相关标准对中压电缆进行测试欧洲电工标准化委员会（CENELEC）协调文件HD 620 S1:1996和HD 621 S1:1996 。
高达24kV有效值的0.1Hz正弦波电压。借助此类电缆测试，可以检测出绝缘层中的故障，尤其是水树损坏不仅在聚乙烯（PE）/交联聚乙烯（XLPE）电缆中，而且在纸绝缘电缆中，都能可靠地实现闪络。测试程序不会损坏无故障的绝缘层。电缆还可以通过正负电压进行绝缘击穿强度测试直流电压，以及梯形交流电压（矩形波电压）。矩形波电压的转换速率取决于电缆电容，并且自动适应。在直流模式下进行额外的漏电流测量，能够评估电缆绝缘的相对质量。系统测试电压的正弦波形状也可以直接测试电缆的介质损耗因数，从而确定电缆的损耗因数劣化程度。
其中局放单元是一款高效、多功能的电气设备检测工具，可与超低频电压源、工频电压源及串联谐振电压源无缝搭配，实现对电力电缆、电机、电容器、绝缘材料及IGBT模块的局部放电检测与精准定位。具有多端联用兼容性：突破传统局放测试设备对单一电压源的依赖，可灵活适配超低频、工频及串联谐振等多种电压发生器，覆盖从实验室到现场的多场景检测需求。
产品特点 Product Features
超低介损测试仪：
• 最高可达24/31.8 kV RMS（正弦波电压）的全交流电压测试
• 超低频耐压和介质损耗因数测试一体机
• 直流和矩形波的其他输出电压波形
• 护套测试和精确定位，最高可达10千伏
• 漏电流测量
• 手动和自动频率调节
• 电压击穿检测，并自动断开高压连接
• 记录到内部存储器中，通过Ｕ盘导出到电脑生成测试报告
• 通过USB进行固件更新
局放单元：
• 电力电缆检测：通过工频电压源快速识别电缆绝缘缺陷与老化问题，预防潜在击穿风险。
• 电机绝缘评估：结合超低频电压源监测电机绝缘材料性能，评估其耐压强度与寿命。
• 电容器可靠性分析：对电容器进行局放测试，确保其长期运行稳定性。
• 绝缘材料性能测试：验证绝缘材料电气安全性能，满足行业标准要求。
• IGBT模块高频检测：针对IGBT模块的高频工况，精准检测局放信号，保障其工作稳定性。
产品参数 Product Parameters
超低介损测试仪：
|
输出电压 |
||
|
型号 |
VLF-34kV |
VLF-45kV |
|
输出电压（正弦波） |
max.24kVRMS (34kVPEAK) |
max.31.8kVRMS (45kVPEAK) |
|
直流电压 |
±1–34kV |
±1–45kV |
|
分辨率 |
0.001kV |
0.001kV |
|
精确度 |
1% |
1% |
|
输出电流 |
||
|
测量范围 |
0–14mA |
0–14mA |
|
分辨率 |
1µA |
1µA |
|
精确度 |
1% |
1% |
|
最大电容负载 |
0.1Hz@0.5µF/24kVrms/34kVpeak 0.05Hz@1.0µF/24kVrms/34kVpeak 0.01Hz@8.0µF/18kVrms/25kVpeak |
0.1Hz@0.5µF/31.8kVrms/45kVpeak 0.05Hz@1.0µF/31.8kVrms/45kVpeak 0.01Hz@5.0µF/22kVrms/31kVpeak |
|
介质损耗因数测量 (VLF TD) |
||
|
VLF-Sine |
1-24kV rms |
1-31.8kV rms |
|
负载范围 |
1nF-8uF |
1nF-5uF |
|
分辨率 |
1x10-5 |
1x10 -5 |
|
精确度 |
1x10-4 |
1x10-4 |
|
测量范围 |
1x10 -4-9999.9 x10-4 |
1x10 -4-9999.9 x10-4 |
|
tan-δ测量频率 |
0.1Hz |
0.1Hz |
|
一般信息 |
||
|
功率消耗 |
max.300VA |
max.400VA |
|
逆电压保护 |
13kV |
15kV |
|
数据接口 |
USB2.0 |
|
|
尺寸 （宽x高x深） |
Peli Case 1430, 430 mm x 240 mm x 340 mm |
|
|
重量 |
22kg |
|
|
环境温度 （运行） |
-10至+50oC |
|
|
储藏温度 |
-20至+60oC |
|
|
安全和电磁兼容性(EMC) |
符合CE标准，符合低电压指令(2014/35/EC)、 电磁兼容性指令(2014/30/EC)、环境影响EN60068-2和后续版本 |
|
|
用户界面提 供了多种语言 |
英语、中文（简体）、俄语、西班牙语等 |
|
局放单元：
- PD定位精度： 1%
- PD分辨率： 0.1pC|0.1m
- 信号分离方式： 同时具有T-Fmap和频谱选频分离
- 采样精度： 14 bit
- 用户界面语言： 中文
- 数据接口： 以太网
- 测试报告： 主机带自动报告生成功能(可以图形化直观显示测量结果)
- 数据处理分析： 主机带测量数据存储功能，通过蓝牙与软件进行数据通讯，软件可浏览测试数据并进行处理分析
- 重 量： 主机不大于15 kg
- 防护等级： IP67（带防护箱）
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
测试主机 |
1台 |
|
2 |
局放单元 |
1台 |
|
3 |
主电源线，2.5米 |
1根 |
|
4 |
接地电缆，4米 | 1根 |
|
5 |
高压连接电缆，5米 | 1根 |
|
6 |
U盘 |
1个 |
|
7 |
操作手册 |
1份 |
|
8 |
配件包 |
1包 |
|
17 |
说明书 |
1份 |
|
18 |
检验报告 |
1份 |
|
19 |
合格证 |
1份 |
|
20 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
