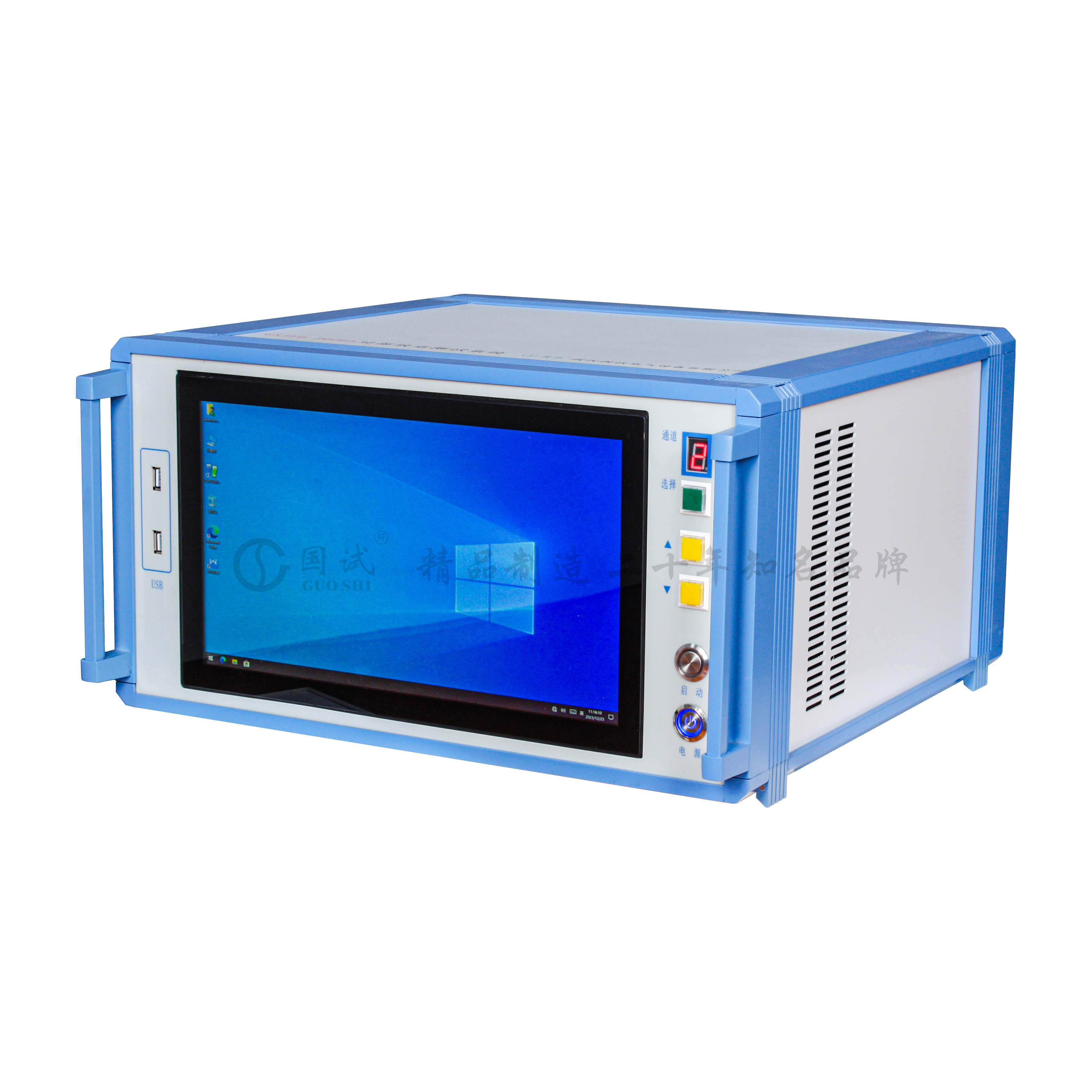

GSJFY-4000 数字式局部放电测试仪
局部放电检测设备
GSJFY-4000数字式局部放电测试仪集成了检测仪器、智能控制台、数据分析等功能，是一套完整的局部放电试验系统。既可作为单纯的局放测量仪器使用，也可作为单纯的智能控制台使用，也可与其他设备一起作为试验测量控制系统使用。
产品概述 Product Overview
GSJFY-4000数字式局部放电测试仪是我公司研制开发生产的全新的数字化仪器设备，它的功能超出了测量仪器的范畴，集成了检测仪器、智能控制台、数据分析等功能，是一套完整的局部放电试验系统。该设备既可作为单纯的局放测量仪器使用，也可作为单纯的智能控制台使用，也可与其他设备一起作为试验测量控制系统使用。
参考标准：GB/T 7354-2018《高电压试验技术 局部放电测量》
DL/T 356-2010《局部放电测量仪校准规范》
产品特点 Product Features
- 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高；融合了智能控制技术理念，可自动程控完成局放试验整个试验过程。
- 继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，
图形显示分为：椭圆、正弦、直线，放电相位显示明确；
同步跟踪显示任意频率的试验电源，放电相位显示明确；
数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。
- 可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。
- 安全性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行安全。
产品参数 Product Parameters
1、测量通道数：3通道（标准）
2、可测试品的电容量范围6PF~250µF。（任选三种）
3、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
|
输入单元序号 |
调谐电容范围 |
灵敏度（PC）（不平衡 电路） |
允许电流有效值 |
|
|
不平衡 电路 |
平衡 电路 |
|||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
电阻 |
0.5 |
2A |
15A |
4、椭圆扫描时基：
（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。
（2）旋转：以30°为一档旋转，调整观察角度。
（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。
5、显示单元
（1）采用5.6寸矩形液晶显示器，色彩显示清晰。
（2）工作方法：椭圆、直线显示，连续、暂停测量。
6、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
7、时间窗
（1）窗宽：可调，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
8、脉冲峰值表
（1）数字显示：以3位半LED数字表显示0—100
（2）误差：±3%（以满刻度计）。
9、试验电压表
（1）量程200KV（需使用电阻或者电容分压器）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
10、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
11、结构
（1）体积：宽430×高190×深480 mm3
（2）重量：约12KG。
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
专用测量电缆（10米） |
二根 |
|
3 |
电源线 |
一根 |
|
4 |
说明书 |
1份 |
|
5 |
检验报告 |
1份 |
|
6 |
合格证 |
1份 |
|
7 |
保修卡 |
1份 |
