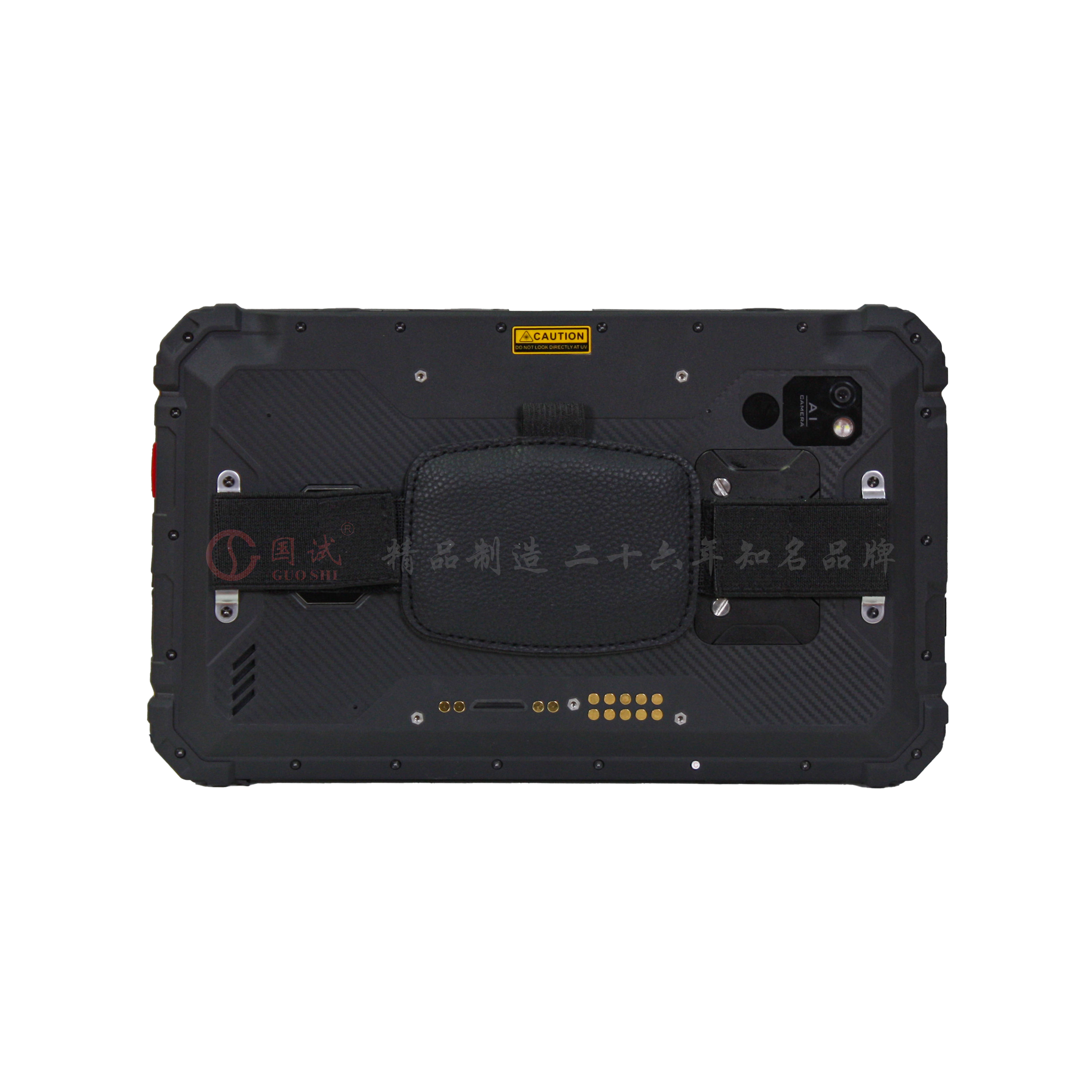

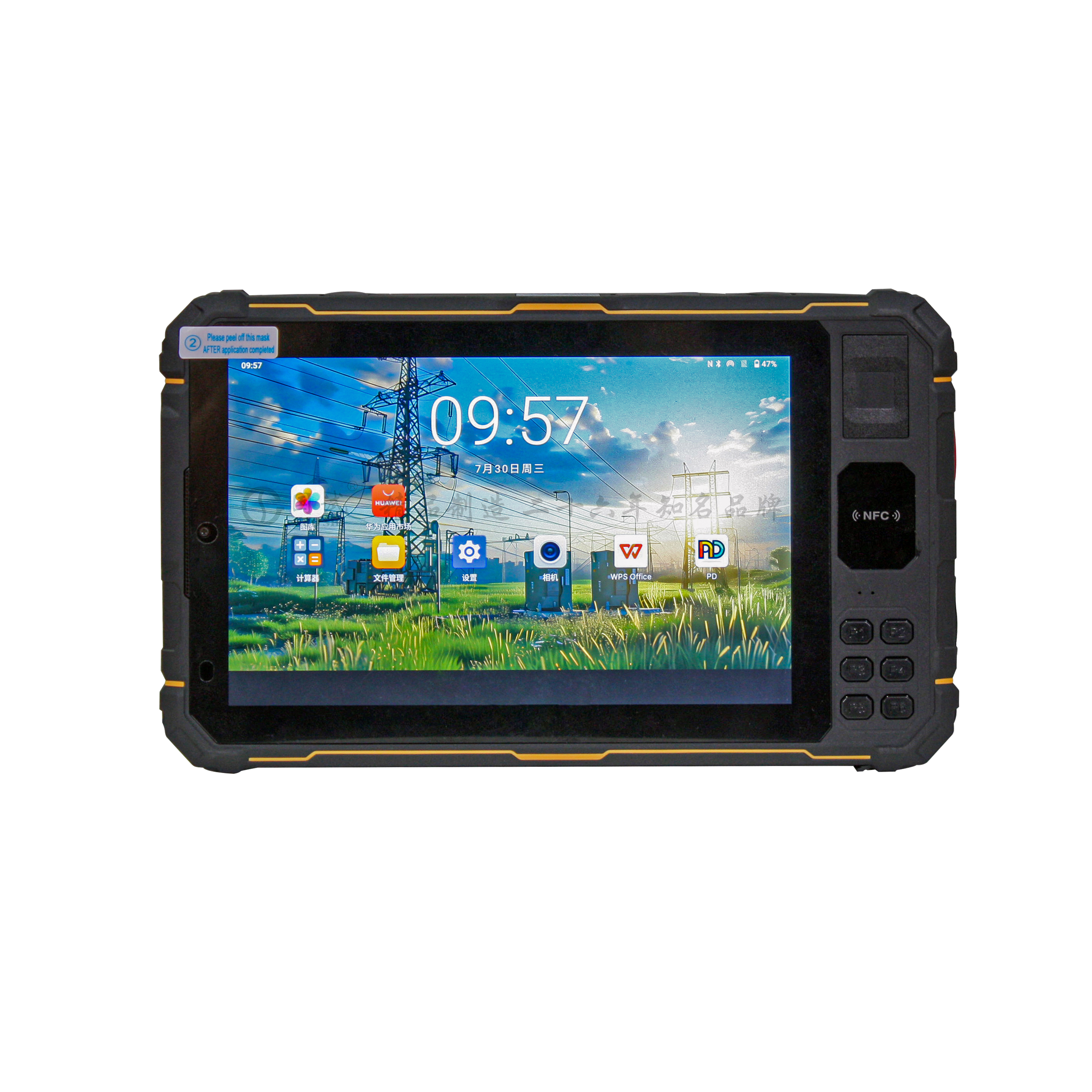

GSJFP-6000 平板式多功能局放测试仪



产品概述 Product Overview

---



GSJFP-6000 平板式多功能局放测试仪—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。

GSJFP-6000 平板式多功能局放测试仪具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。

参考标准：GB/T 7354-2018《高电压试验技术 局部放电测量》

                 DL/T 417-2019《电力设备局部放电现场测量导则》

                 DL/T 356-2010《局部放电测量仪校准规范》



产品特点 Product Features

---



1. 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
2. 提供时域波形图、PRPD图谱、PRPS图谱、直方图和飞行时间图等多种放电图谱，实现不同放电类型的分析；



产品参数 Product Parameters

---



地电波参数		接触式超声波参数
测量范围	0-80 dBmV	测量范围		-8dBμV 至 80dBμV
分辨率	0.1dB	分辨率		0.1dB
精度	±1dB	精度		±1dB
每周期最大脉冲	1400	频率范围		20kHz ~500kHz
测量频带	3~100MHz
非接触式超声波参数		特高频参数
测量范围	-8dBμV~80dBμV	检测频段		300~3000MHz
分辨率	0.1dB	测量范围		-80～-10dBm
精度	±1dB
传感器中心频率	40 kHz ± 2kHz
高频互感器参数		聚波器参数
传感器传输阻抗	9.9mV/mA	测量范围	-8dBμV～80dBμV
检测频率	0.5~50MHz(可定制)	测量距离	0m～100m
灵敏度	1mV	传感器中心频率	40 kHz ± 2kHz
检测范围	0~3000 mV
硬件
外观尺寸	243.5*145.5*19.6mm
显示	8英寸IPS屏 16:10，分辨率1920*1200
采样精度	12bit
同步方式	内同步、外同步
连接器	USB 接口(兼充电器输入) 外部传感器输入接口               无线 wifi
内存	8GB
存储容量	128GB
内置电池	15200mAh
续航时间	约 8 小时
充电器	100～240VAC,50/60Hz
使用温度	-10 °C ~ 50 °C
湿度	95%，不凝结
体积、重量	915g



配置清单  Configure The Manifest

---



序号	型号	数量
1	智能终端（平板）	1套
2	多功能局放采集器—WiFi版	1个
3	外置接触式超声波传感器	1个
4	高频互感器	1个
5	特高频传感器	1个
6	外置非接触式聚波器	1个
7	柔性传感器	1个
8	充电器	1个
9	说明书	1份
10	检验报告	1份
11	合格证	1份
12	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
