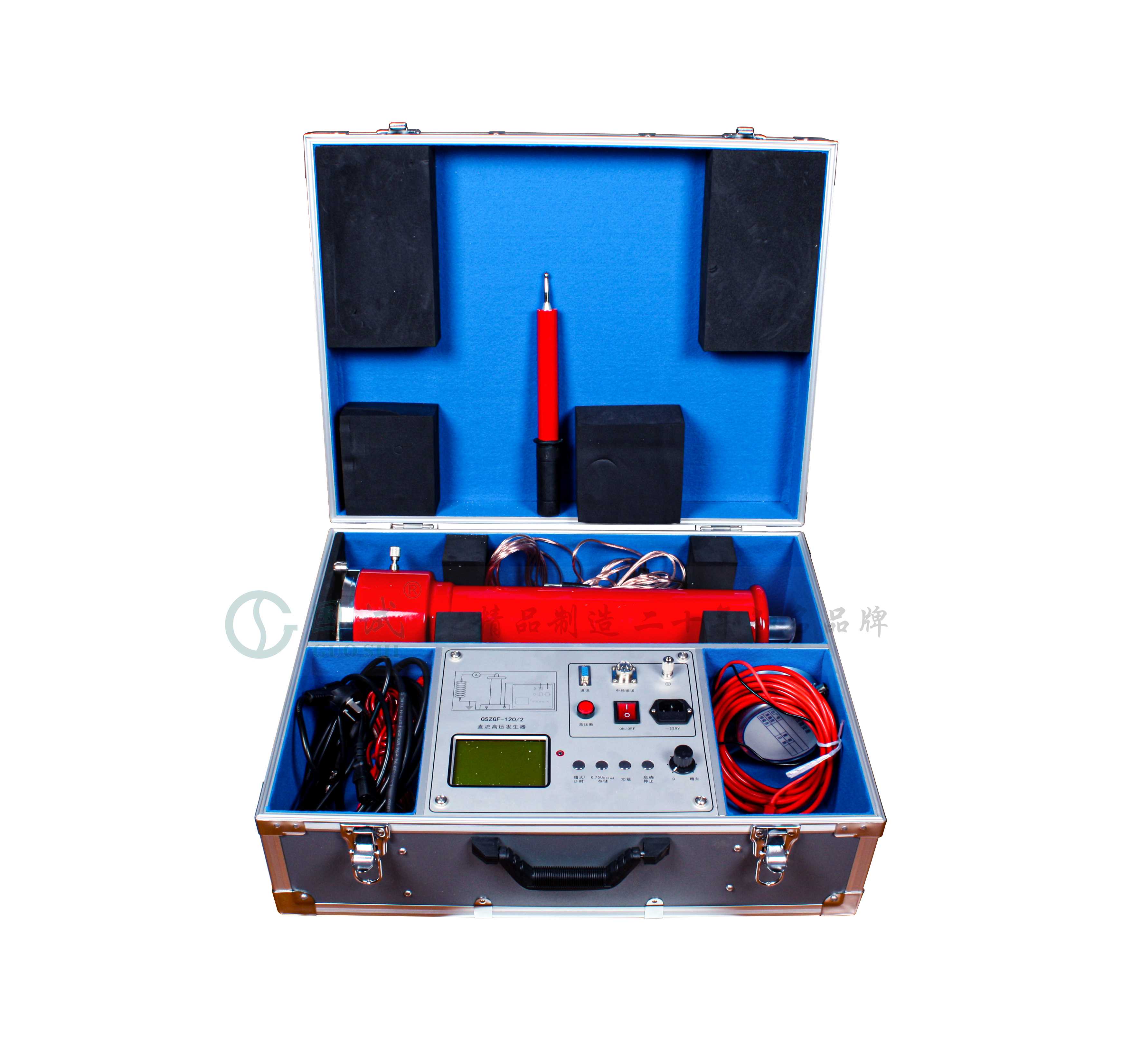

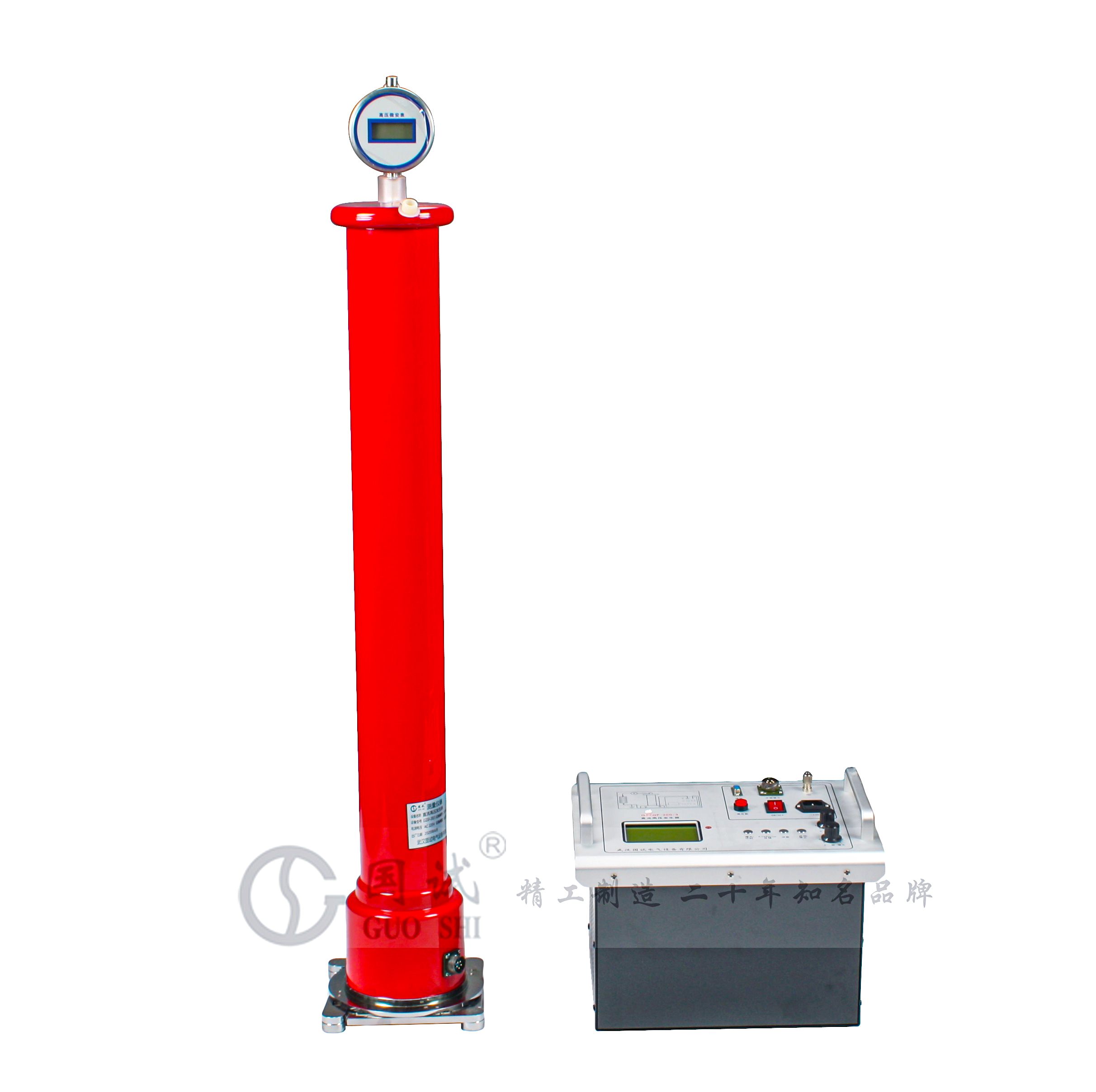

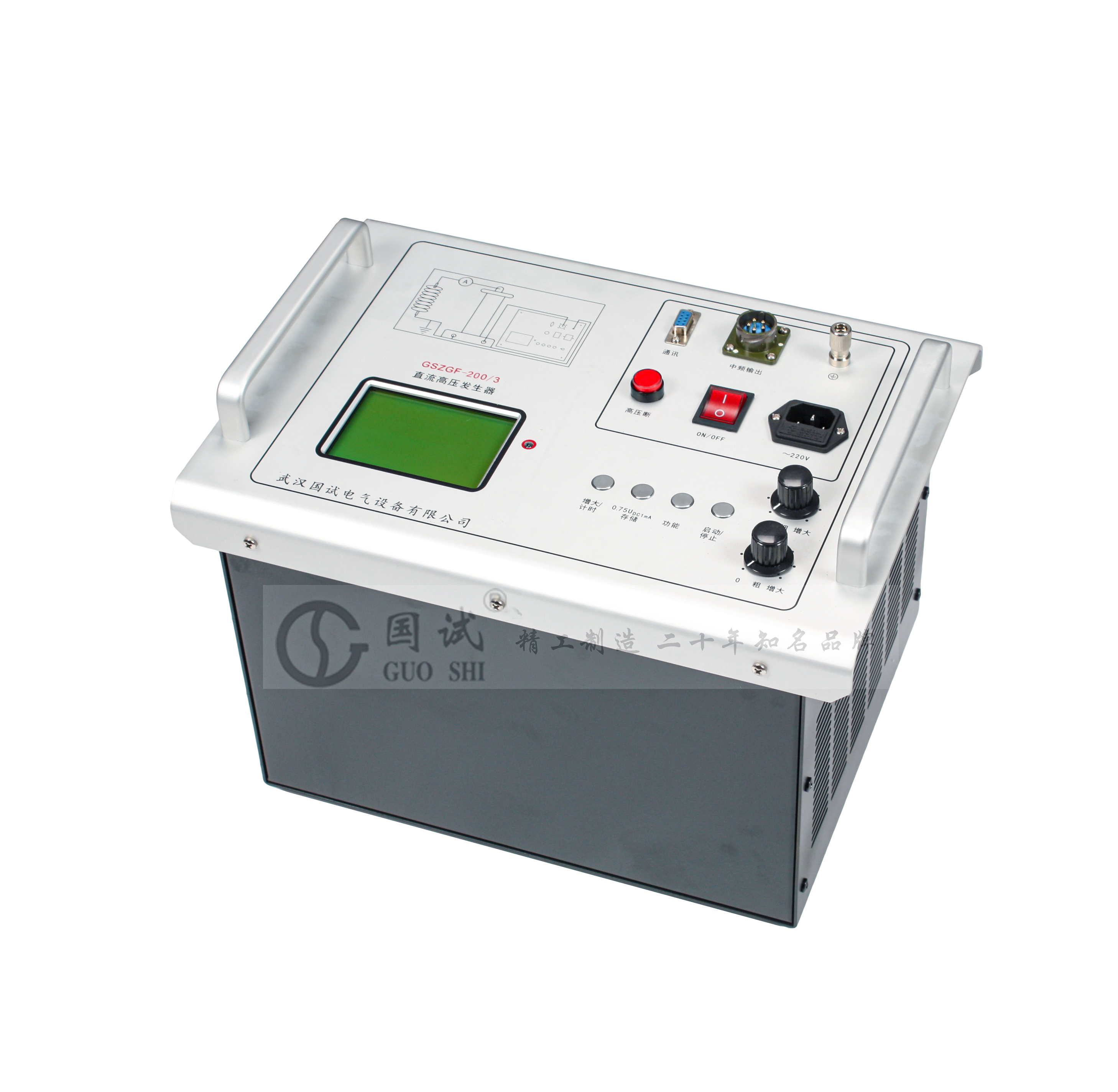

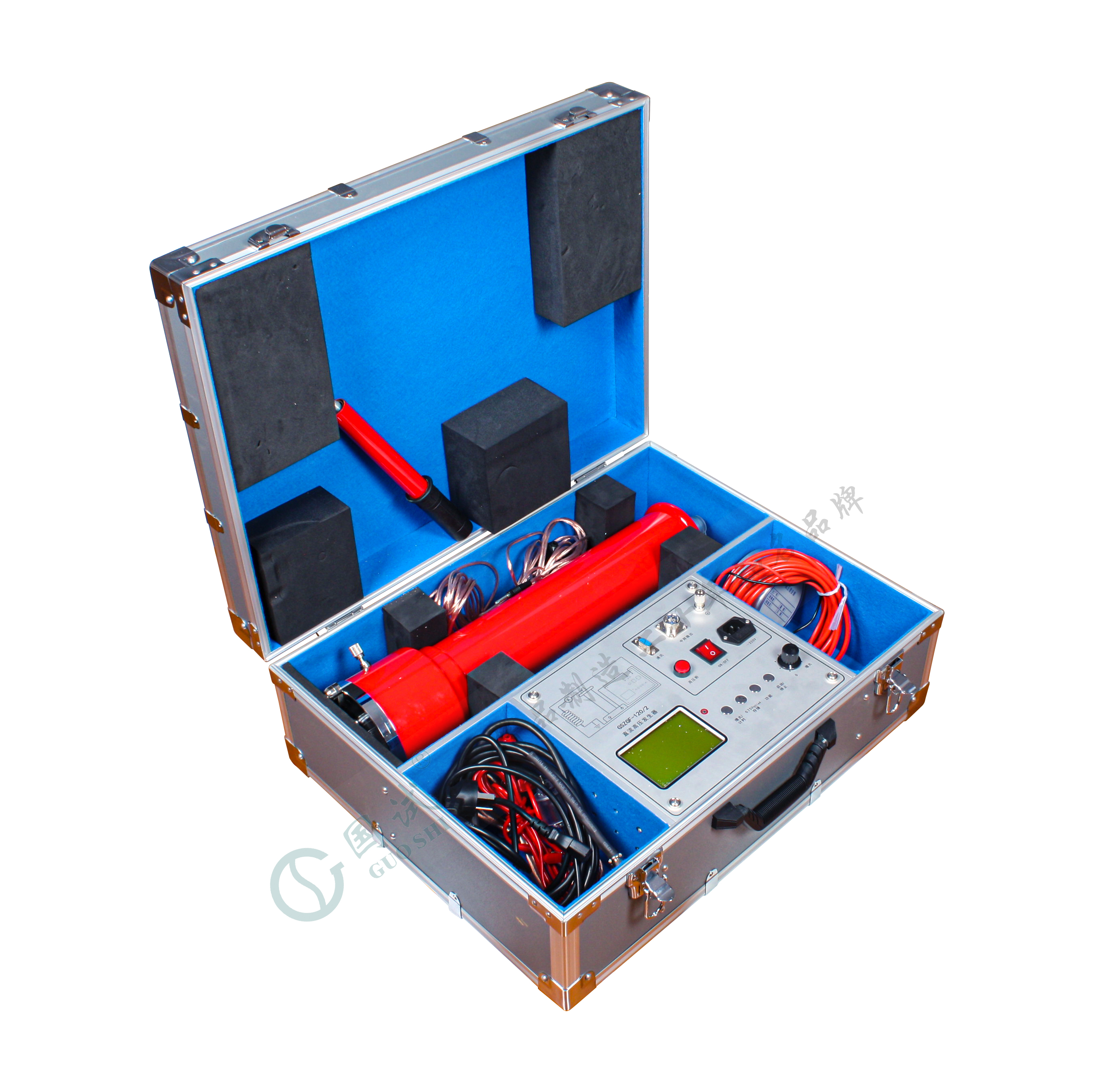

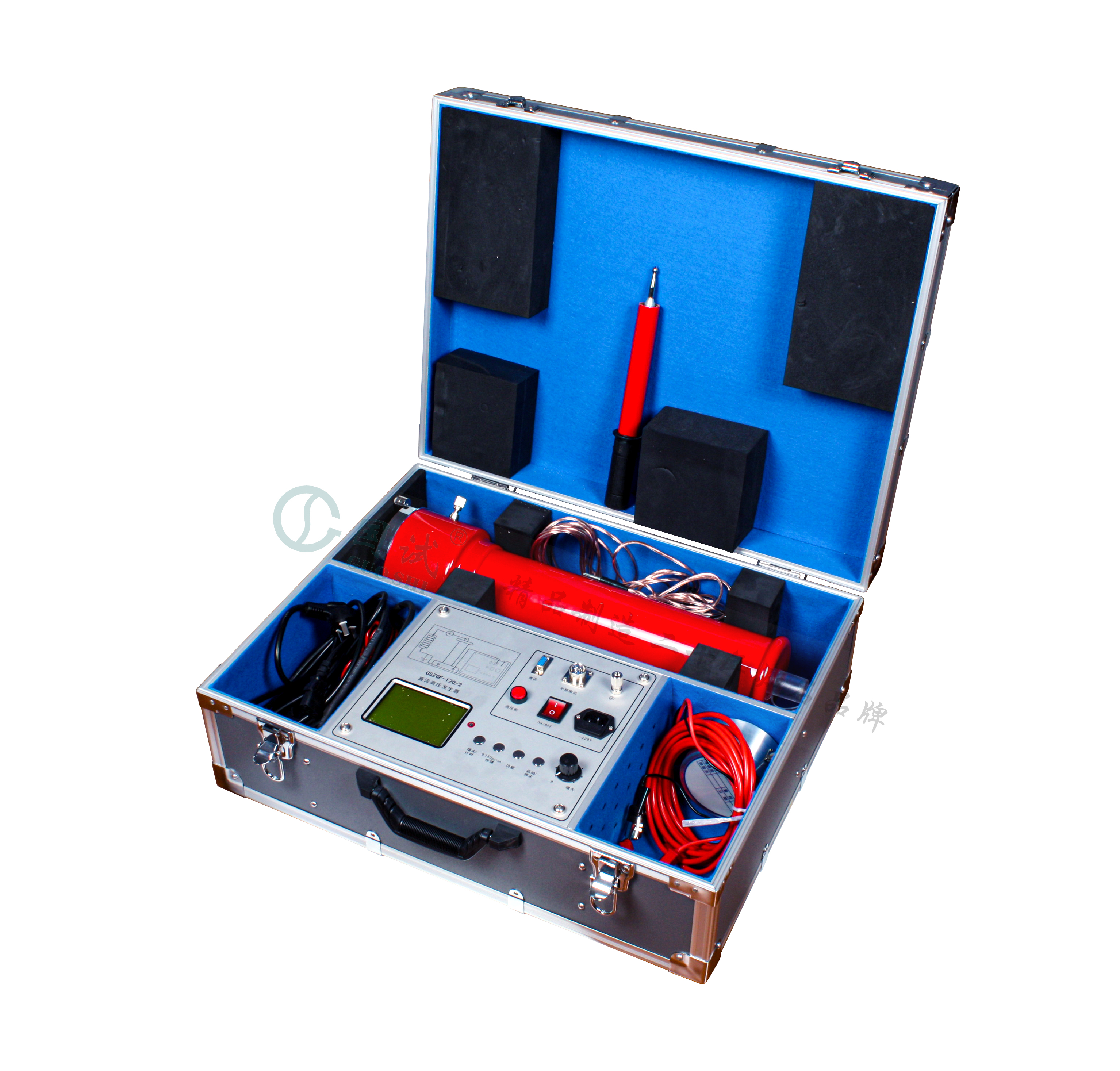

GSZGF系列 便携式直流高压发生器



产品概述 Product Overview

---



GSZGF系列直流高压发生器应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量和油浸或变压器测量功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题，保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能，实验报告带有时间和日期。



参考标准：参考标准：DL/T 848.1-2019《高压试验装置通用技术条件 第1部分：直流高压发生器》

产品特点 Product Features

---



1.升压方式：手动升压。全量程平滑调压，电压调节精度≤0.2%，稳定度≤0.2%，电压电流误差≤0.2%±1个字

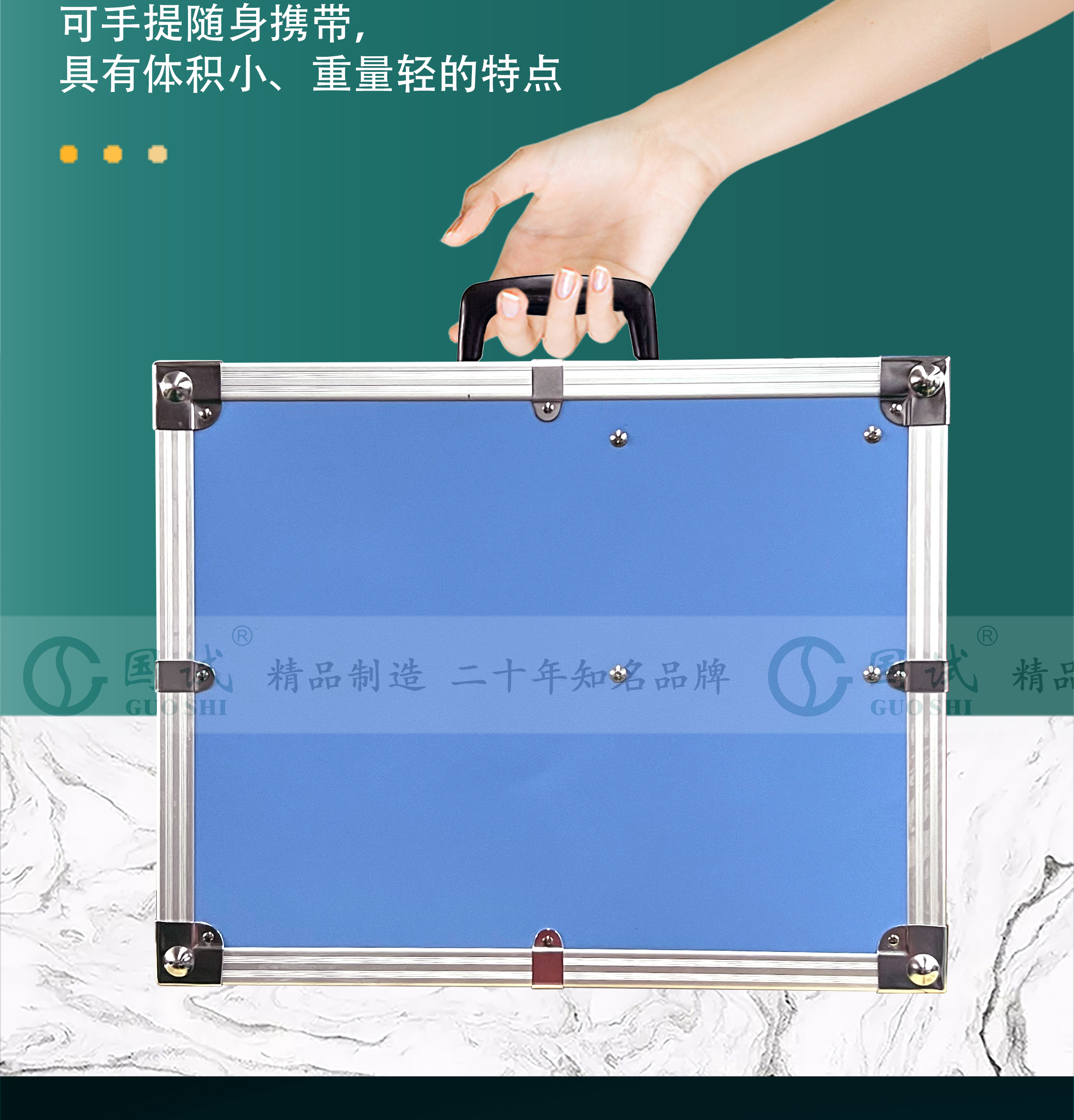

2.机箱采用便携一体式机箱，携带方便。

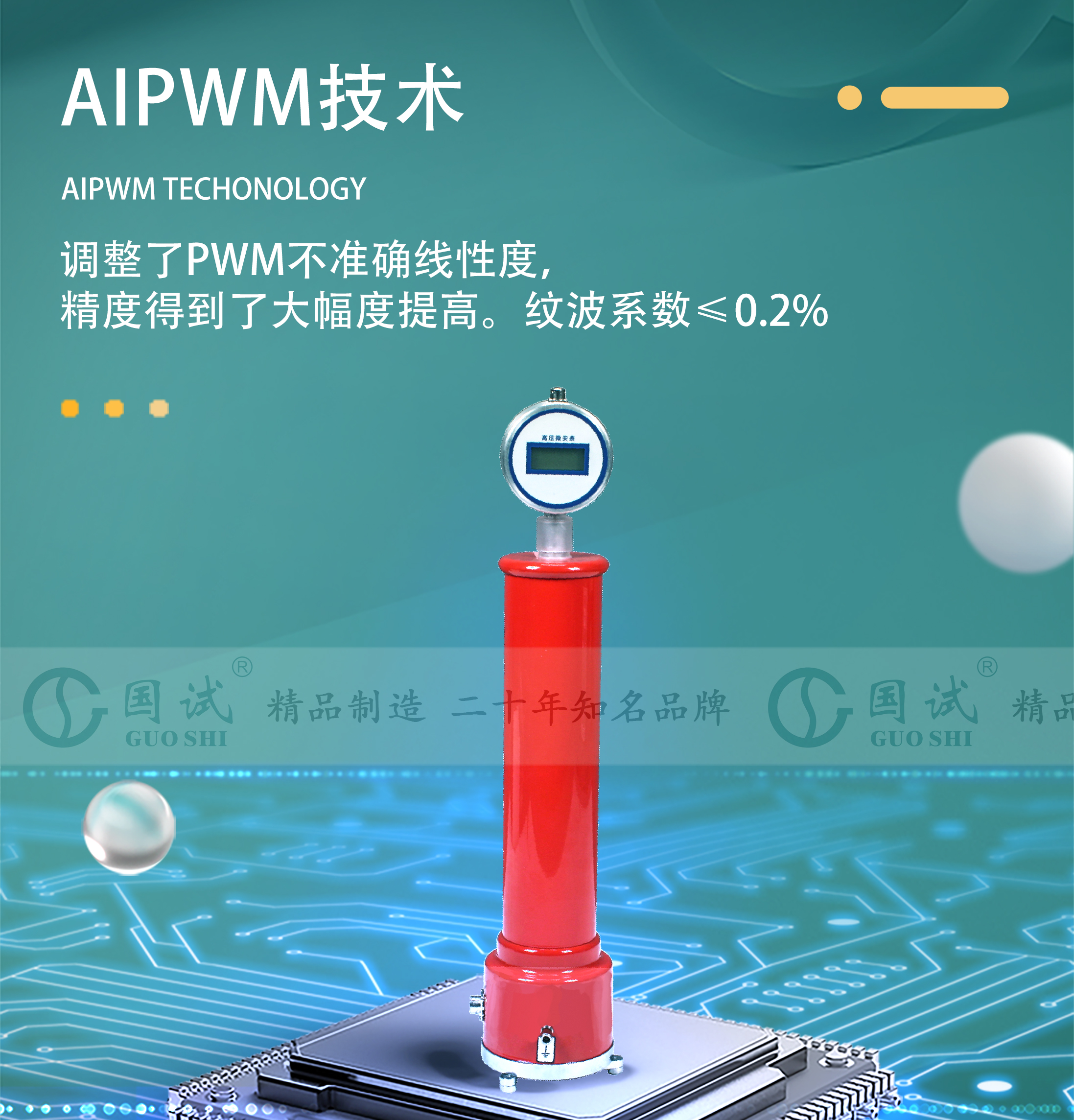

3.采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。纹波系数≤0.5%。

4.AI全自动氧化锌避雷器和油浸式变压器测量功能。可以直接打印实验报告及保存实验报告，精度≤0.2%。保持手动0.75UDC1mA。

5.并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题。误差≤0.2%

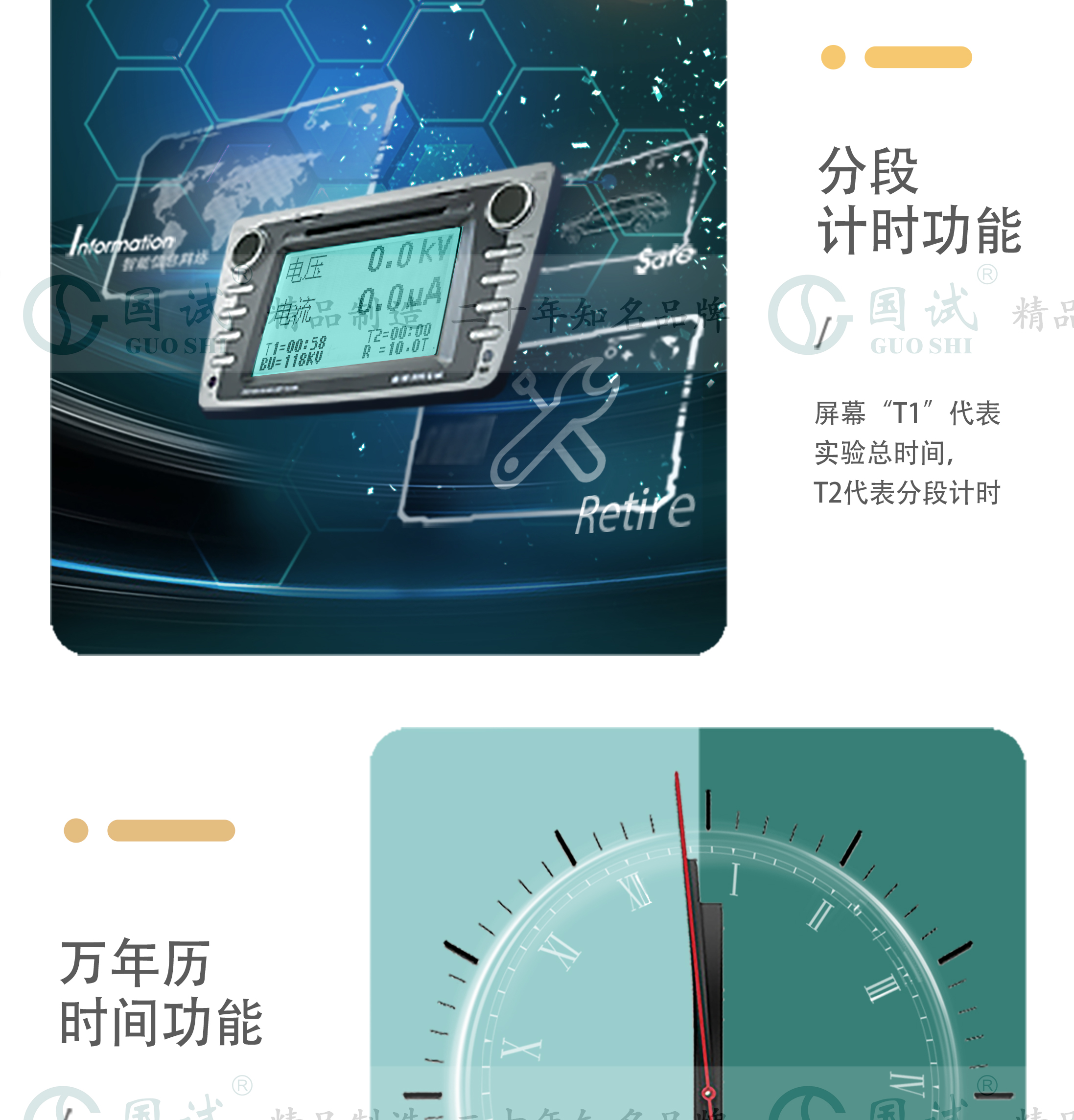

6.带有总时间T1和分段计时T2，及任意电压、电流下打印功能。

7.仪器增加了万年历和时间功能，实验报告带有时间和日期。



产品参数 Product Parameters

---



规格 技术参数	60/2	60/3	60/5	120/2	120/3	120/5	200/2	200/3	200/5	300/2	300/3	300/5
输出电压（kv）	60	60	60	120	120	120	200	200	200	300	300	300
输出电流（mA））	2	3	5	2	3	5	2	3	5	2	3	5
输出功率（W）	120W	180W	300W	240W	360W	600W	400W	600W	1000W	600W	900W	1500W
主机重量(kg)	10.1	10.1	10.1	13	13	13	13.1	13.1	13.1	13.1	13.1	13.1
倍压桶高度（mm）	Ф90 340mm	Ф90 340mm	Ф110 480mm	Ф90 470mm	Ф90 470mm	Ф110 530mm	Ф110\ 910mm	Ф110 910mm	Ф110 910mm	Ф110 1200mm	Ф110 1200mm	Ф110 1200mm
倍压桶重量(kg)	2.3	2.3	5.8	3.2	3.2	6.3	8.0	8.0	8.0	10	10	10
整机重量(kg)	11.6	11.6	16	13	13	16	21.1	21.1	21.1	23.1	23.1	23.1
电压测量误差	1.0%（满度）±1个字
电流测量误差	1.0%（满度）±1个字
过压整定误差	AI技术设定过压保护和过流保护. 误差≤1.0%
0.75切换误差	高精度0.75UDC-1mA单触按钮（精度≤0.5％） 最适合氧化锌避雷器试验
波纹系数	≤0.5%
工作方式	间断使用：额定负载30分钟 1.1倍额定电压使用：10分钟
工作环境	温度：-10℃～+40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容负荷	被试品电容量无限制
结构特点	电气绝缘倍压筒
	空气绝缘、无泄漏之虑

 (如有特殊规格可定制)

配置清单 Configure The Manifest

---



序号	型号	数量

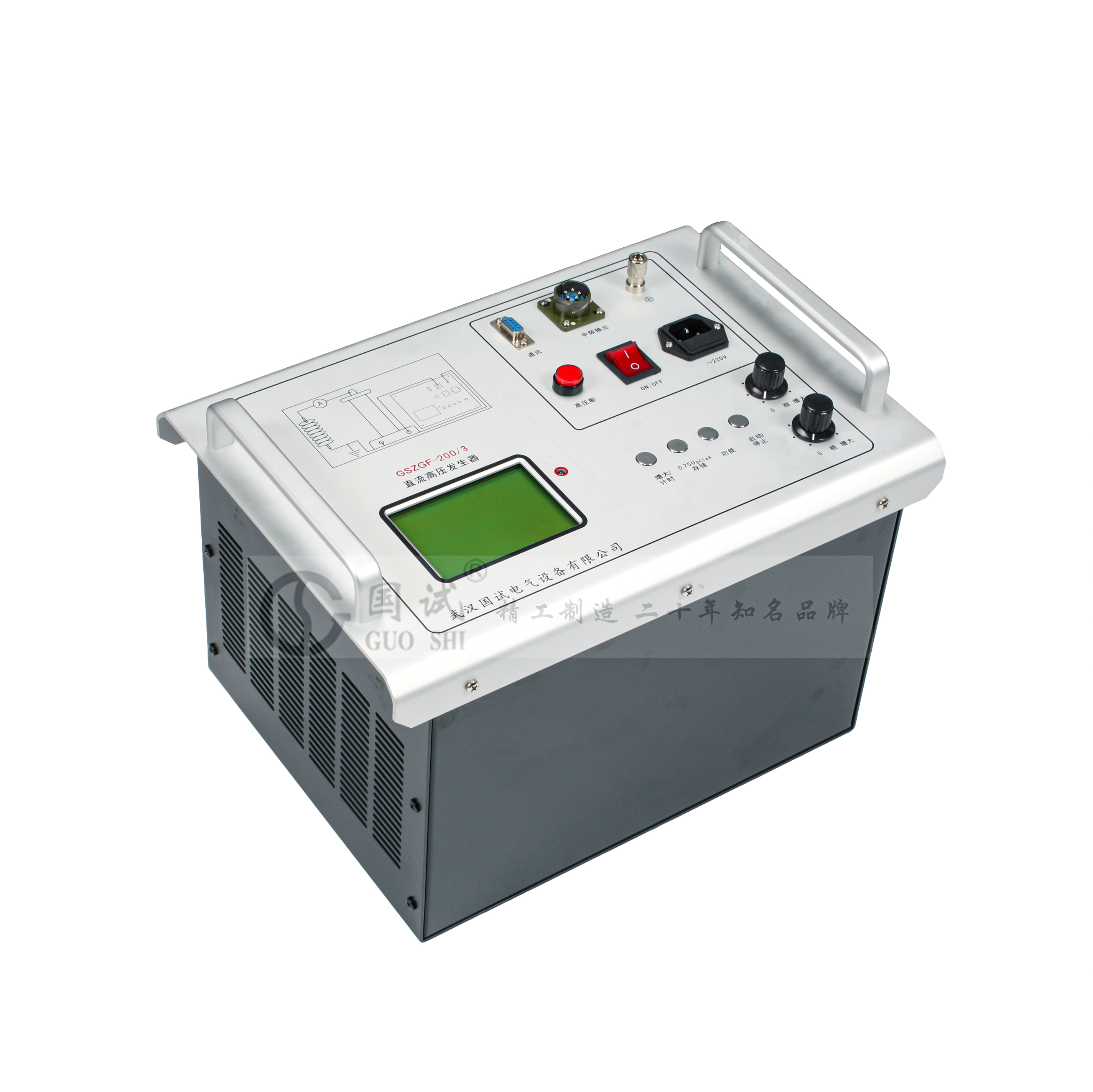

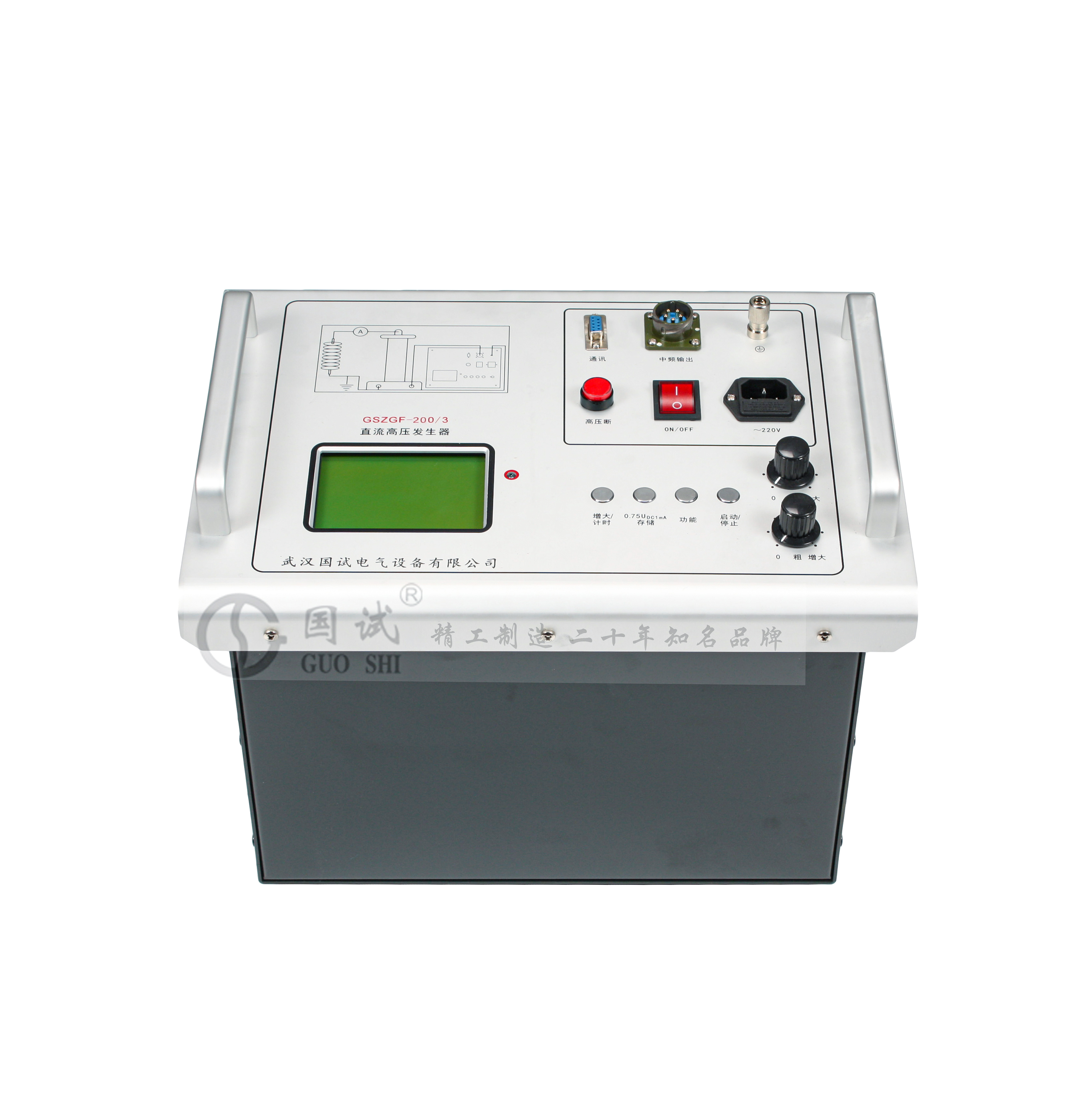

1	主机	1台

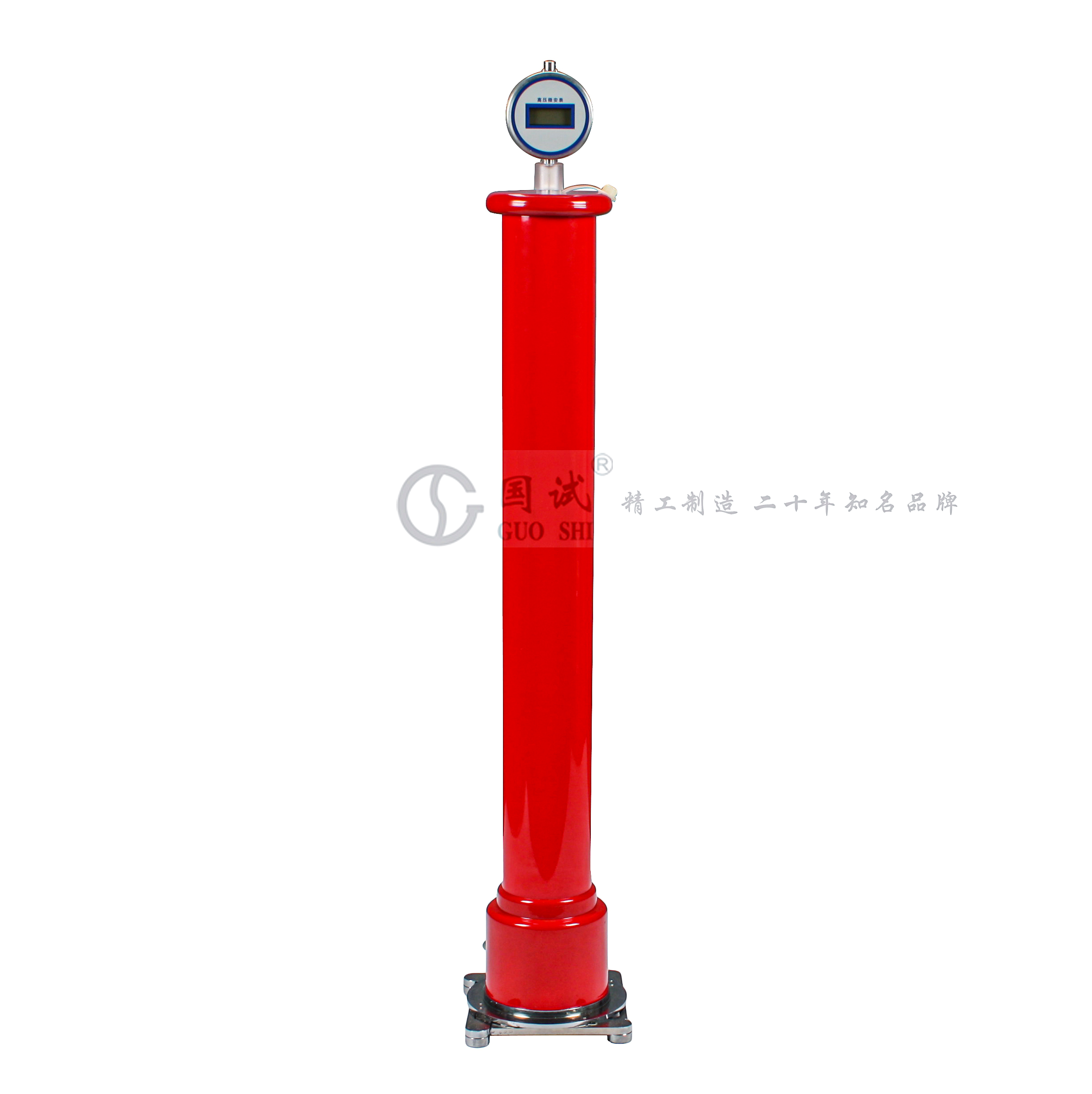

2	倍压桶	1个
3	微安表	1块
4	放电棒	1根
5	地线	1套
6	中频连接电缆	1根
7	放电棒线	1根
8	微安表线	1根
9	电源线	1根
10	高压线	1根
11	保险管	若干
12	说明书	1份
13	检验报告	1份
14	合格证	1份
15	保修卡	1份

售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。



图文介绍 Graphic Introduction

---
